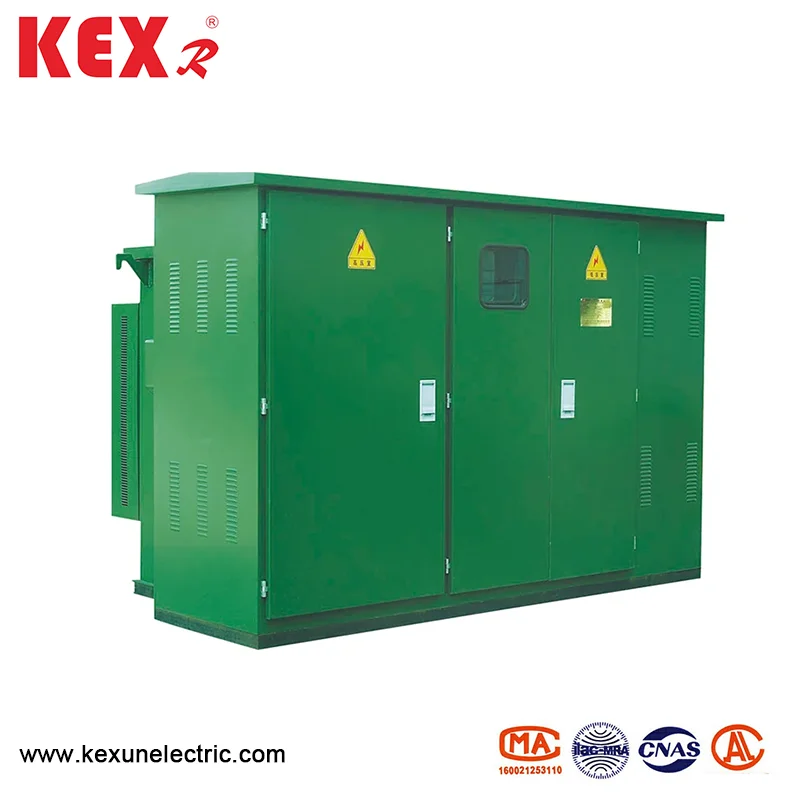

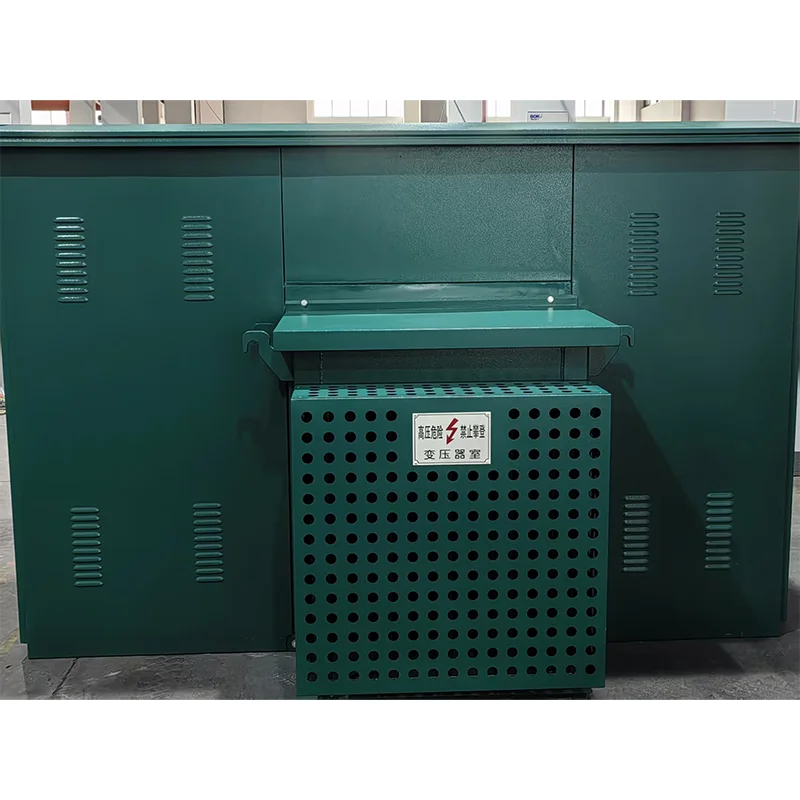

Transformer kothak Amerika sing wis dipasang

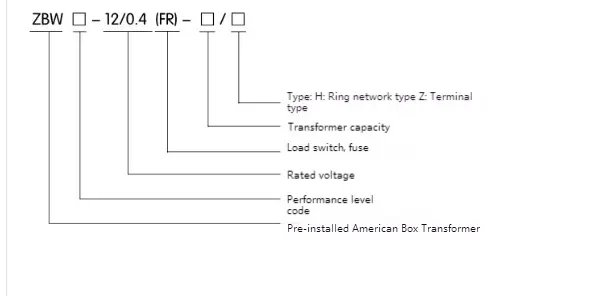

Model lan makna

● Kahanan lingkungan panggunaan

Us Suhu Suhu: Transformer kothak lingkungan Amerika sing wis dipasang kudu digunakake ing lingkungan antara -30 ~ 40 ℃

◆ Altitude: ngisor 4000m

◆ Kacepetan Angin: Ing ngisor 34mm / s

◆ Kelembuhan: Kelembapan relatif saben dina ora luwih saka 95%; Nilai kelembapan relatif saben wulan ora luwih saka 95%

◆ Tingkat Shockproof: Percepatan horisontal ora luwih saka 0.4m / s², lan percepatan vertikal ora luwih saka 0.15m / s²

◆ Instalasi Instalasi: Ing 3 °

◆ Lingkungan instalasi: udhara ing saubengé ora jelas sing najis kanthi gas sing bisa diuberake lan bisa diobong, lan ora ana geter kasar ing situs instalasi.

CATETAN: Nalika nggawe transformer kothak Amerika sing wis dipasang ing ndhuwur, sampeyan bisa negosiasi karo perusahaan.

● Tabel parameter Teknis

◆ Transformer

◆ Switch Mable

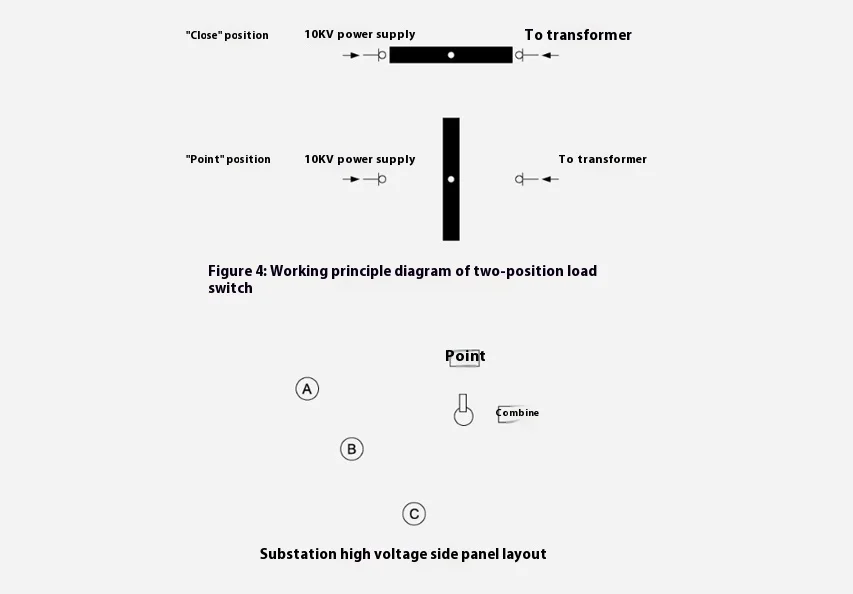

Pemancaran Beban Pre-Instal Transformer kothak Amerika sing wis dipasang yaiku Minyak, Minyak-fase Linkage Switch lan Spring mekanisme operasi; Bisa dibukak lan ditutup kanthi mbukak, lan kacepetan bukaan lan nutup ora ana gandhengane karo kekuwatan operasi. Jinis kasebut yaiku rong-stasiun, papat jinis t-jinis lan jinis v-stasiun papat.

Fuse pangayoman serep

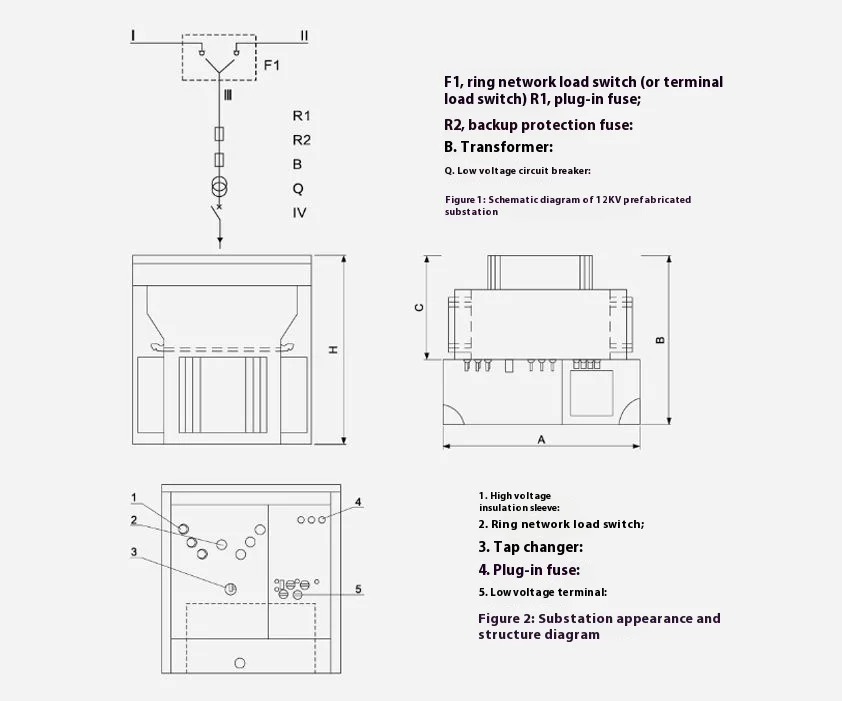

Semalat Transformer kothak Amerika sing wis diinstal wis dipasang ing seri kanthi sekring plug-in ing cabang transformer (ndeleng R1 lan R2 ing Gambar 2) kanggo mbentuk sekring perlindungan lengkap. Mung ngunekke nalika ana kesalahan sing ringkes ing transformer, saengga kemungkinan jotosan sithik banget. Iki dipasang ing tangki minyak ndhuwur, lan tank minyak kudu dibukak yen bisa dianyari.

◆ plug ing sekring

1. Core Fuse 'FUSE'S PLANCE ALIAGAVERA sing wis dipasang duwe rong karakter suhu lan saiki, yaiku, yaiku, yaiku kakehan ing pungkasan, utawa ilang nalika suhu dhuwur banget. Plug-In lan gabungan perlindungan serep digunakake ing seri, sing bisa nglindhungi kisaran saka pirang-pirang amper nganti pirang-pirang ewu empuk, lan arus mecah maksimal yaiku 50ka.

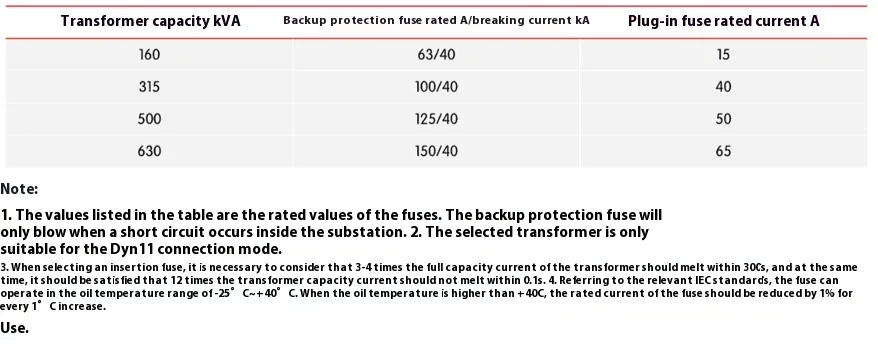

2. Cocog saka sekring serep lan plug-in sekring bakal langsung mengaruhi kinerja saka transformer. Deleng tabel ing ngisor iki kanggo bagean pedoman pemilihan sekring ing transformer kothak GoogleV sing wis dipasang kanggo 10KV.

3.Plug-ing sekring minangka unsur sing bisa ngganti inti fusring internal. Nalika ngganti, pisanan narik cincin tarik saka tank bahan bakar ndhuwur kanggo ngimbangi tekanan ing njero lan njaba tank bahan bakar. Supaya njamin keamanan operator lan peralatan, sekring plug-in kudu dipasang lan ora dipasang nalika ora ana beban. Mula, switch rendah voltase kudu dipateni dhisik kanggo ngethok beban lengkap ing sisih rendah. Banjur, gagang ing kursi sekring kudu dikempalken karo gagang operasi, banjur diputer kanthi udakara 90 derajat kanggo ngilangi adhesion ing antarane gasket lan tembok njaba. Gabungan fuse kudu ditarik munggah ing 70-80mm, lan kudu tetep sawetara detik. Sawise sawetara lenga ing cair diombe, cair kudu ditarik kanggo ngindhari tetesan minyak saka komponen liyane ing njaba tank bahan bakar. Ngilangke permukaan cair nganggo kain katun sing resik, banjur ganti inti. Yen ngganti, priksa manawa sampeyan kudu menehi perhatian marang paramèter sing dituduhake ing inti molten, lan paramèter beda ora bisa diganti. Deleng lampiran 3 kanggo langkah panggantos. Sisipake inti molten sawise ngganti dhukungan sekring, lan nalika gagang ing inti molten diuripake menyang dhukungan stainless steel, lan gagang kasebut dipasang ing boss kasebut kanthi gratis lan bebas saka kelembapan. Banjur, ngalih rendah voltase ditutup maneh, lan sumber daya bisa diterusake ing wektu iki.

4.Bukak Transformer kothak Amerika sing wis diinstal yaiku sistem telung phase, apa minangka sekring pangayoman serep utawa sekring plug-in, yen bisa ditemtokake manawa mung bisa ditemtokake manawa mung siji-fase sing wis ditindakake.
