PERKETTATION TINDAKAN PENDANGSAAN AMERIKA

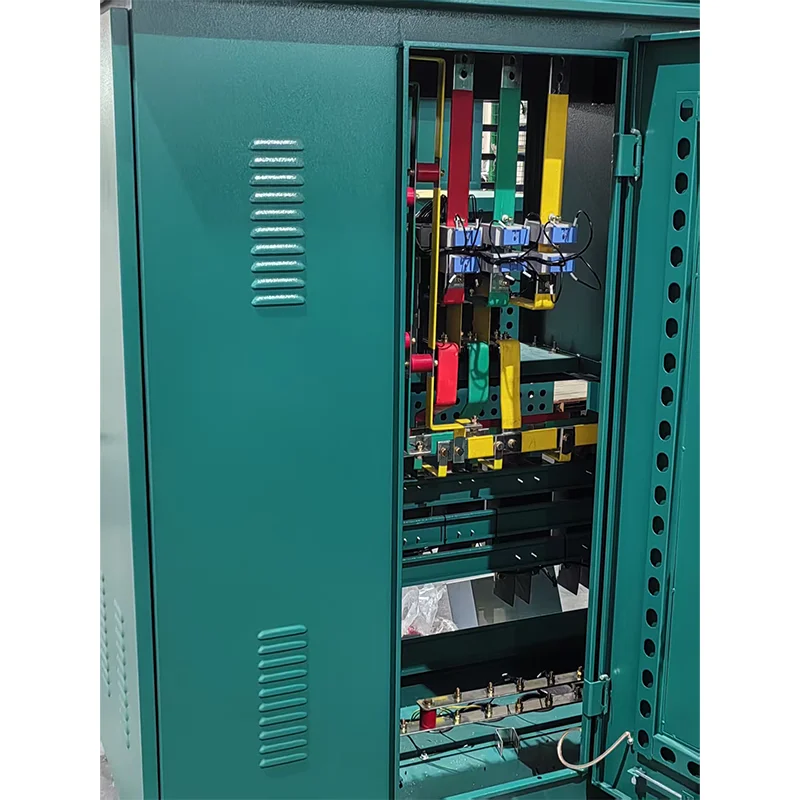

● Karakteristik struktur produk

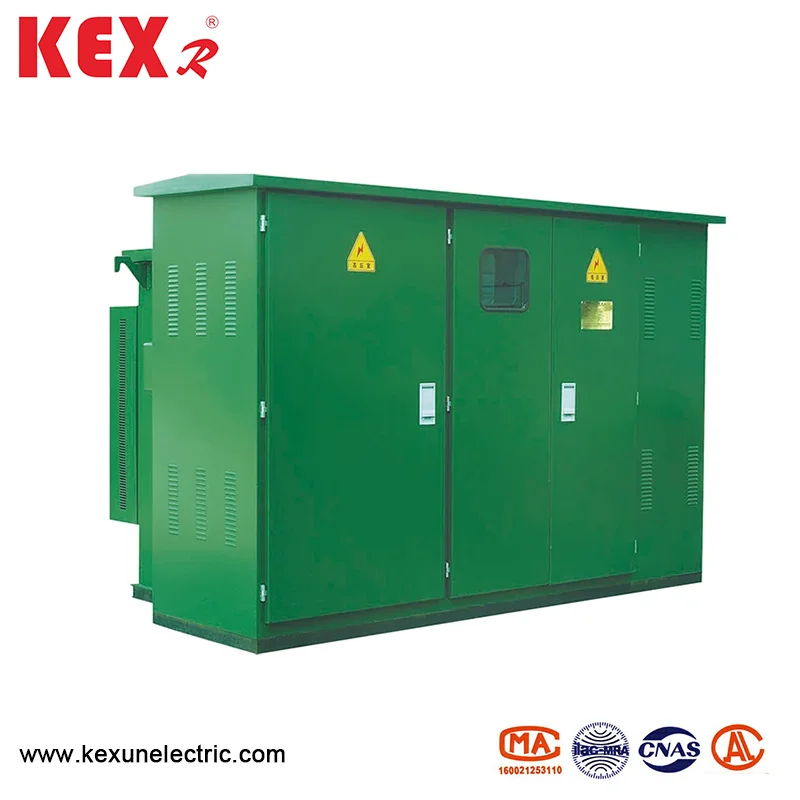

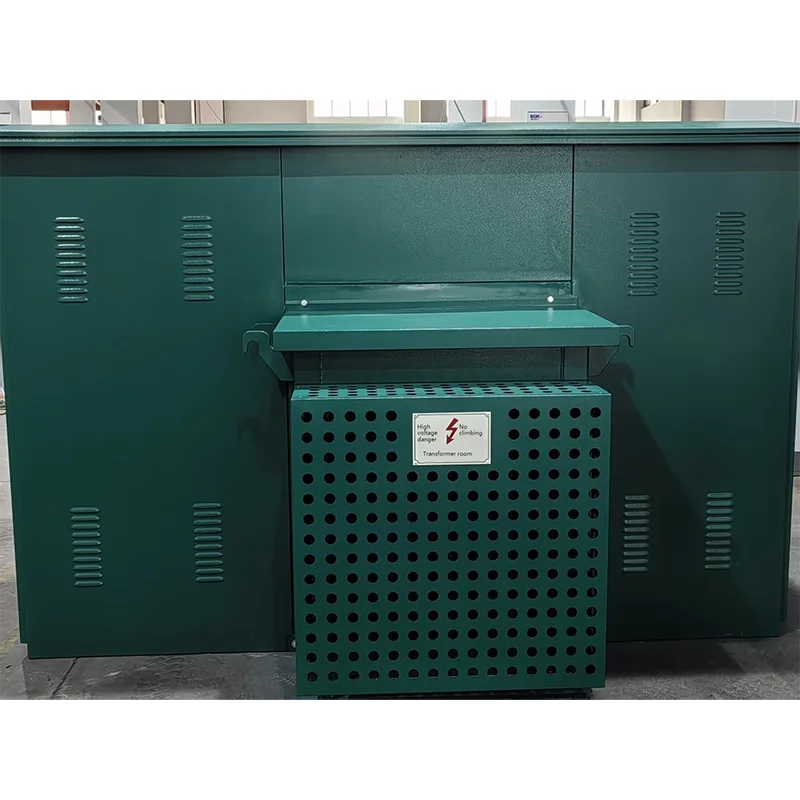

◆ ZBW-12 Pre-Instal Tipe kothak ZBW-12 sing wis diinstal duwe struktur kompak lan volume cilik, sing udakara udakara 1/3 ~ 1.5 saka papan sing padha karo papan sing padha, saengga bisa nyuda papan sing padha.

◆ Substasi nganggo struktur struktur sing wis disengaja lan diluncurake kanthi lengkap, tanpa jarak insulasi, lan ora bisa nglindhungi keamanan pribadi.

Wiring voltase sing dhuwur-dhuwur bisa digunakake kanggo loro jaringan cincin lan terminal, kanthi mode sumber daya fleksibel lan linuwih sing dhuwur.

◆ Transformer sing apik banget: rugi rugi, gangguan rendah lan suhu kurang; Kapabilitas kakehan kapabilitas, resistensi sirkuit cendhak lan resistensi pengaruh.

◆ Memu kabeh jinis syarat feed-voltase sing kurang, sing bisa dipilih miturut skema utawa dirancang dhewe.

● Tabel paramèter teknis

● sekring

Sisih voltase dhuwur sing wis diinstal Pre-Instal Substation Jenis Amerika sing wis diinstal kanthi perlindungan lengkap dening Series Perlindhungan serep lan plug-in, sing gampang dianjurake; Semalat pangreksan serep minangka sekring sing mbatesi sumunar ing ngisor minyak kanthi kapasitas break gedhe. Mung nalika transformer gagal ing njero sacara internal, plug-in fuse dilengkapi sekring sensitif dual, sing bisa nyedhiyakake perlindungan kaping pindho lan suhu. Sawise sekring sensitif dual diunekake, inti sekring bisa gampang diganti ing situs.

● Urutan lan operasi operasi

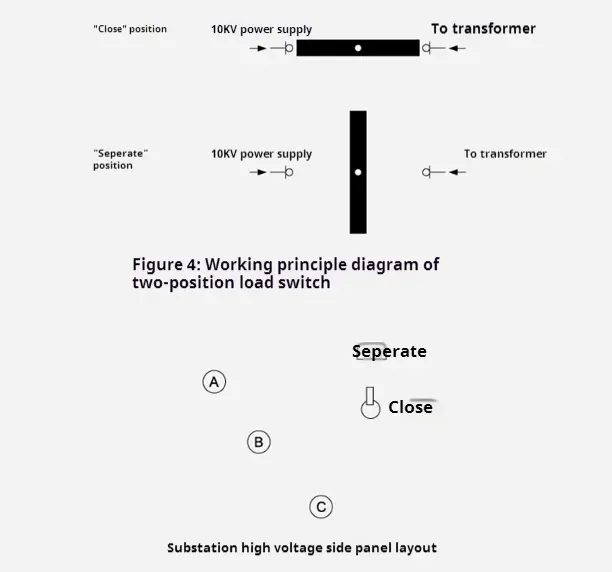

1. tata letak

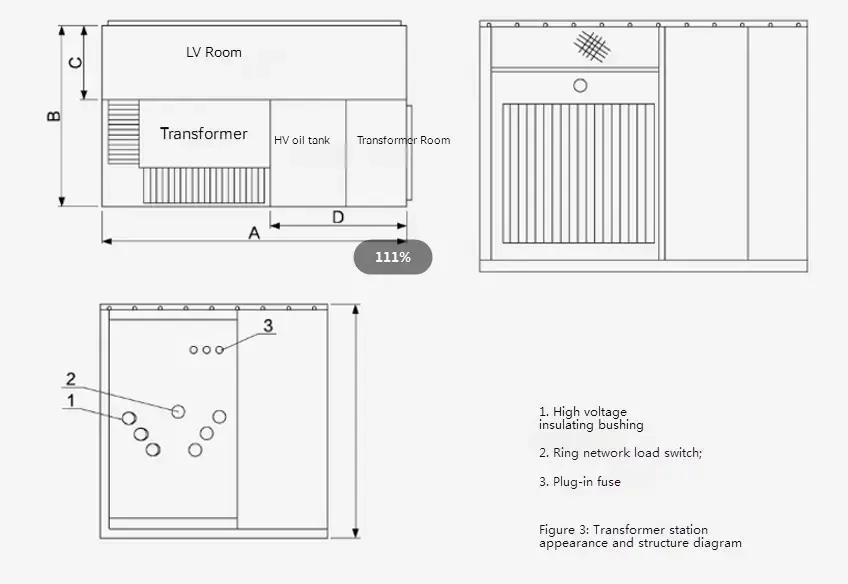

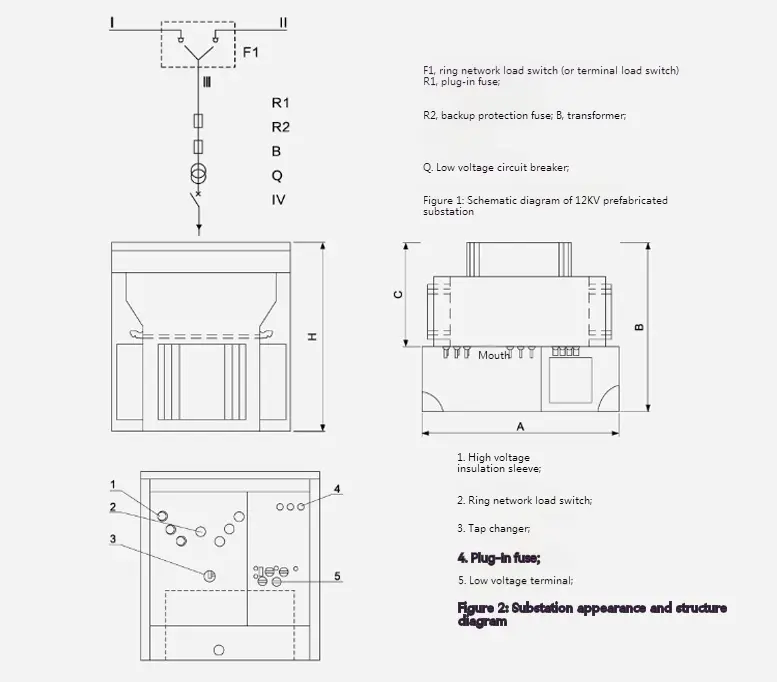

Kanggo bentuk lan struktur 10KV ZBW-12 Pre -stal Pre -stal Pre -stal Type American Amérika, deleng Gambar 2 lan Gambar 3. Tangki minyak dipérang dadi rong bagéan yaiku tank minyak transformer. Kaloro bagean kasebut mung disambungake listrik, nanging lenga diblokir. Gambar skematis ditampilake ing Gambar 1, sing "Aku" lan "Aku" minangka feeders jaringan, "ll" cabang minangka cabang transformer, lan "V" minangka output voltase rendah. Substasi bisa digunakake ing sistem pasokan listrik lan sistem terminal, lan konversi gampang banget. Feed saka garis lan "Lⅲ" cabang diuripake kanthi ngalih muatan jaringan ring. Ing wektu sing padha, terminal mlebu ing sisih dhuwur saka transformer kasebut dilengkapi karo sekring pangayoman serep lan sekring plug-in kanggo nglindhungi kesalahan sing cendhak lan perlindungan ing cabang cabang. Ing wektu sing padha, piranti tampilan voltase dhuwur lan arresters kilat uga bisa diinstal. Pungkasaning transformer sing kurang voltase yaiku output sawise ngliwati meter lan pemecahan sirkuit rendah.

Dimensi lan bobote

2. Transformer

Substasi Tipe kothak Amerika KEXR sing wis diinstal nganggo Minyak S9 lan S9 sing paling anyar Tangkap transformasi banjir sing anyar yaiku duwe kaluwihan kerugian sing murah, kenaikan suhu sing kurang, kenaikan sithik lan dhuwur. Mundhut tanpa beban lan mbukak transformer luwih murah tinimbang transformer S9 asli, tekan tingkat canggih domestik saiki. Transformer kasebut minangka struktur sing wis disegel kanthi lengkap, sing kanthi efektif ngurutake polusi udara lan kerusakan insulasi sing disebabake dening kelembapan. Bantal udhara 40-90mm ditinggalake ing ndhuwur tank minyak, sing bisa dadi peran dissipasi panas lan adhem bebarengan karo corrugasi cangkang tank, lan bisa nyuda tekanan internal.

Dimensi lan bobote

3. sekring pemindahan serep

Disambungake ing seri kanthi sekring plug-in ing cabang transformer (deleng R1 lan R2 ing Gambar 2) kanggo mbentuk sekring perlindungan lengkap. Mung ngunekke nalika ana kesalahan sirkuit cendhak ing njero substasi, saengga kemungkinan jotosan sithik banget. Iki dipasang ing tangki minyak ndhuwur, lan tank minyak kudu dibukak yen bisa dianyari.

4. plug-in fuse

◆ Nanggung inti duwe sensitivitas dual (suhu lan saiki), yaiku, yaiku lebur nalika sisih beban gagal (kakehan suhu sing gedhe banget). Plug-In lan gabungan perlindungan serep digunakake ing seri, sing bisa nglindhungi kisaran saka saiki (kaping pirang-pirang) nganti saiki (pirang-pirang puluhan kilo), lan arus mecah maksimal yaiku 50ka.

◆ Cocog saka sekring serep lan plug-in secara langsung mengaruhi kinerja kabeh. Deleng tabel ing ngisor iki kanggo bagean pedoman pilihan sekring ing 10KV sing wis diinstal mung siji-sijine referensi mung. CATETAN: Sampeyan ora cocog kanggo jinis-jinis substrions liyane.

● Ukuran garis kaca sing wis diinstal Pre-Instal
