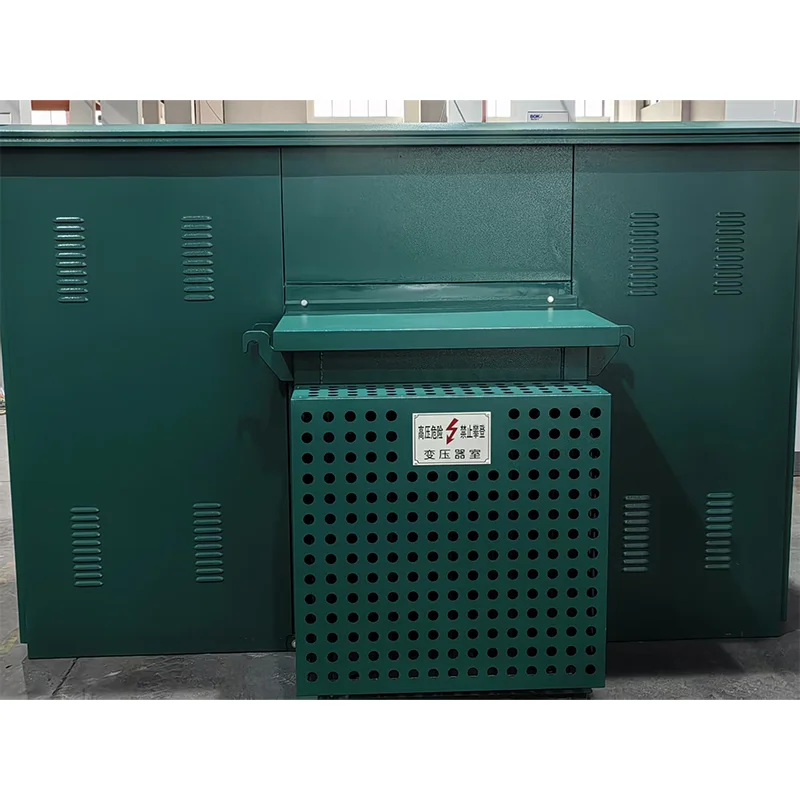

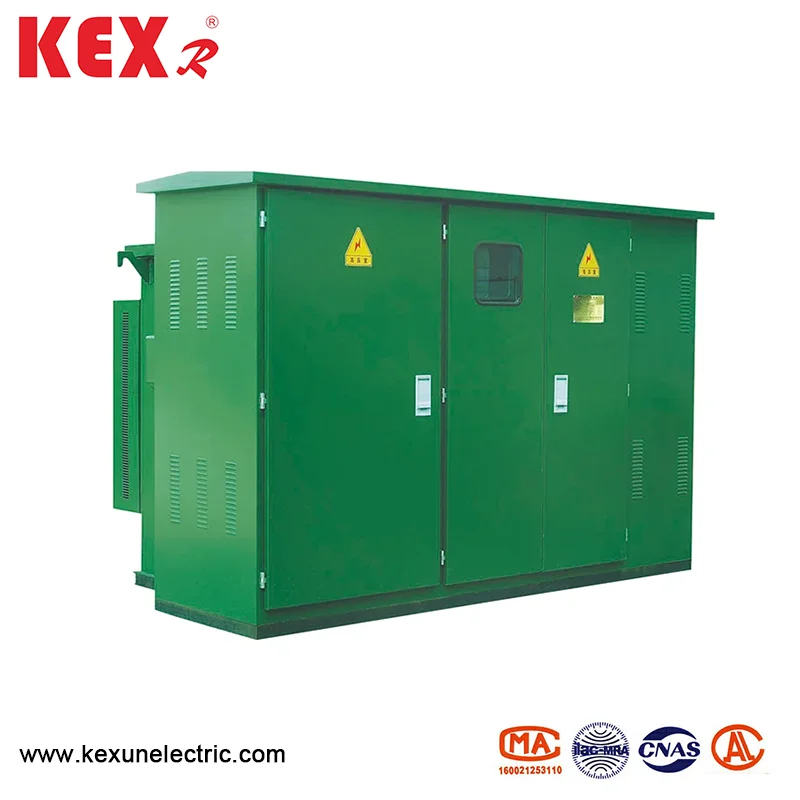

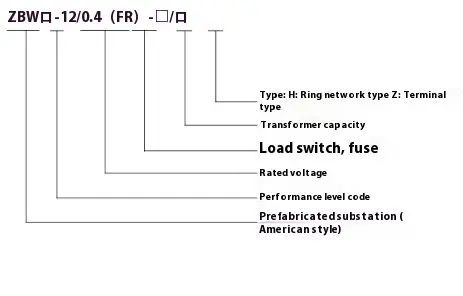

Kabinet Tipe kothak Amerika sing wis diinstal

● Kauntungan produk

Kabinet jinis kothak Amerika sing wis diinstal duwe kompak lan struktur standar, ruang lantai cilik, luwih murah tinimbang jinis Eropa kanthi kapasitas sing padha.

2. Struktur sing disegel, terised, safety kuwat.

3. Kabinet jinis kothak Amerika sing wis diinstal diutoptian transfer kanthi rugi, gangguan rendah, kapasitas overload sing kuwat, resistensi sirkuit sing kuwat lan ketahanan circuit sing kuwat njamin kinerja produk.

4. Nampa macem-macem solusi kanggo nyukupi kabutuhan pelanggan lan ngatasi skenario sing beda.

● Struktur kabinet

Tata letak sakabèhé

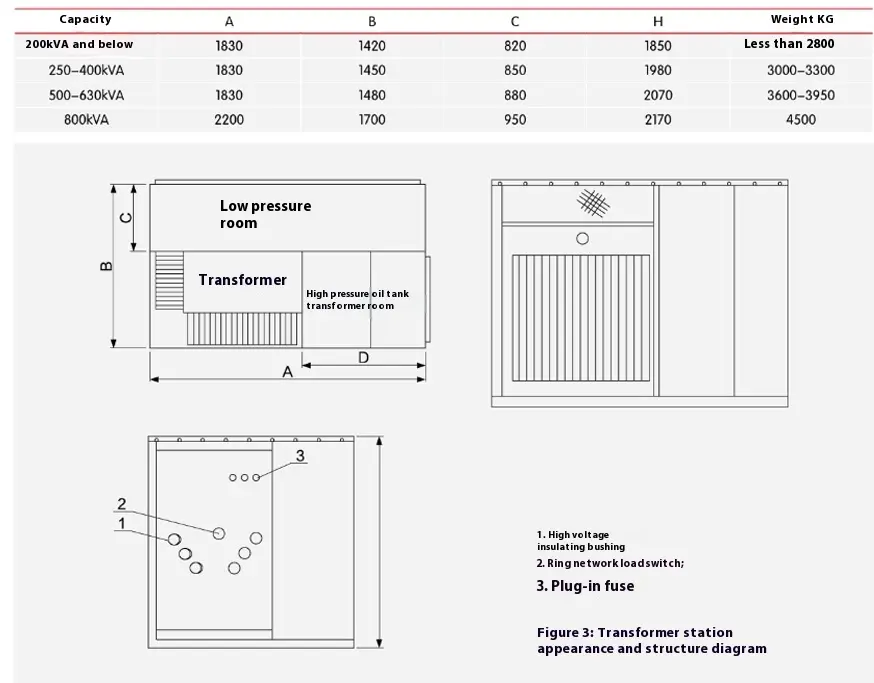

Penampilan lan struktur kabinèt kothak 10KV wis diinstal ing tokoh 2 lan 3. Tangki minyak dipérang dadi rong bagéan yaiku tank ndhuwur yaiku tank minyak sing dhuwur. Loro bagean kasebut mung ana hubungane karo listrik lan lenga diblokir. Gambar skematis ditampilake ing Gambar 1, sing "Aku" lan "Aku" minangka feeders jaringan, "ll" cabang minangka cabang transformer, lan "V" minangka output voltase rendah. Kabinet bisa digunakake ing sistem pasokan listrik lan sistem terminal, lan konversi gampang banget. Feed saka garis lan "Lⅲ" cabang diuripake kanthi ngalih muatan jaringan ring. Ing wektu sing padha, terminal mlebu ing sisih dhuwur saka transformer dilengkapi karo sekring pangayoman serep lan sekring plug-in kanggo nglindhungi kesalahan sing cendhak lan overload lan luwih saka perlindungan suhu cabang. Ing wektu sing padha, piranti tampilan voltase dhuwur lan arresters kilat uga bisa diinstal. Pungkasaning transformer sing kurang voltase yaiku output sawise ngliwati meter lan pemecahan sirkuit rendah.

◆ Transformer

Kabinet jinis kothak Amerika sing wis diinstal Adopt Seri Seri Sylies Three-Phase Minyak Minyak Pluru kanthi kerugian sithik, kenaikan suhu sing kurang, munggah lan ora sithik. Struktur sing disegel kanthi efektif kanthi efektif ngedherakake polusi udara lan kerusakan insulasi sing disebabake kelembapan. Lembaran corrugated cangkang minyak tank duwe fungsi dissipasi panas lan pendinginan, lan kanthi efektif nyuda tekanan internal.

◆ switch mbukak rong stasiun rong stasiun

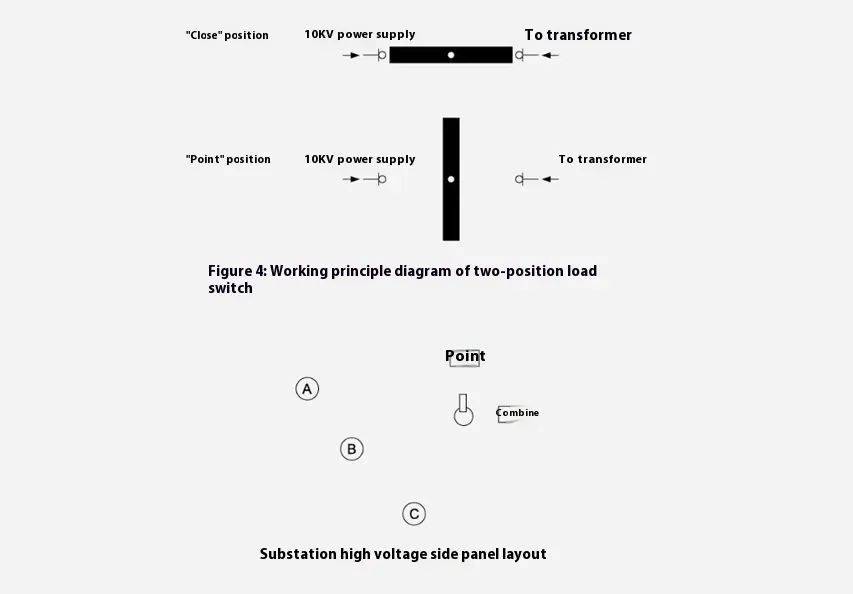

Diagram struktural ditampilake ing Gambar 4, sing "i" disambungake menyang terminal mlebu voltase. Sajrone operasi, pangguna ngentot gagang operasi khusus ing batang puteran saka ngalih mbukak lan muter 90 derajat, lan Muat Giliran dadi posisi "Off". Ngalihake pamiriran terminal mung ngethok cabang transformer ing mode sumber daya terminal utawa karya nalika ngganti plug-in inti, saéngga dadi rong posisi mati lan aktifake amarga ukuran cilik. Supaya bisa nyuda polusi minyak ing tank minyak, disaranake pangguna mateni saklar rendah sithik sadurunge operasi switch mbukak kanggo nyuda beban tekanan tekanan.

◆ Fuse Perlindhungan

Perlindhungan Perlindhungan Kabinet jinis kothak Amerika sing wis diinstal ing seri kanthi sekring plug-in ing cabang transformer (ndeleng R1 ing Gambar 2) kanggo mbentuk sekring perlindungan lengkap. Mung ngunekke nalika ana kesalahan sirkuit cendhak ing kabinet, saengga kemungkinan jotosan sithik. Iki dipasang ing tangki minyak ndhuwur, lan tank minyak kudu dibukak yen bisa dianyari.

◆ Sisih lunak jinis sekring

Intine lebur duwe sensitivitas dual (suhu lan saiki), yaiku lebur nalika sisih beban gagal (kakehan suhu sing gedhe banget). Plug-In lan gabungan perlindungan serep digunakake ing seri, sing bisa nglindhungi kisaran saka saiki (kaping pirang-pirang) nganti saiki (pirang-pirang puluhan kilo), lan arus mecah maksimal yaiku 50ka.

Cathetan:

1. Kabeh kadhaptar ing meja yaiku rating fuse. Semerasi perlindungan serep mung diunekake nalika ana kesalahan sirkuit cendhak ing kabinet kothak kothak Amerika sing wis diinstal.

2. Transformer sing dipilih mung cocog kanggo mode sambungan Dyn11.

3. Nalika milih sekring sing dipasang, kudu dianggep kaping 3-4 kaping kapasitas kapasitas transformer kasebut kudu dilebur sajrone 300, lan ing wektu sing padha, kudu dipuasake ing 300, lan ing wektu sing padha, kudu dipertasake sajrone transformer sing kudu dilalekake nalika ana 0.1.

4. Miturut standar IEC, sekring bisa mlaku ing sawetara politik -25 ℃ ~ + 40 ℃. Nalika suhu minyak luwih dhuwur tinimbang + 40 ℃, saiki arus sekring kudu dikurangi 1% kanggo saben 1 wulan.

◆ Tipe Elow lan Kepala Kabel Type

Garis mlebu kothak lan macem-macem voltase ing 12KV sing wis diinstalake kabel ing saindenging Amerika, lan sumber daya voltase dhuwur sing dipimpin saka tank minyak kanthi lengen minyak kanthi lengen minyak kanthi lengen klambi. Supaya bisa nggampangake tes pabrik lan tes sing ditampa pangguna, nyinaoni lengen klambi dhewe duwe kemampuan kanggo tahan frekuensi daya 10KV tahan voltase lan voltase mimpin. Sadurunge nginstal sirah kabel, kudu ngerti apa pangguna mbutuhake penerjemah kilat. Yen perlu, salah sawijining set lengen insulasi ing garis mlebu lan metu saka daur ulang nganggo jinis kaping pindho, lan disetel liyane nganggo jinis siji-pass.

Pilih sirah kabel sikut utawa T-shaped sing cocog karo bagean kabel, ngresiki permukaan sing jero lan njaba lengan panjang, lan nginstal miturut spesifikasi lengen klambi. Ing mburi liyane lengen insulasi kaping pindho liwat, nginstal peningkatan tarunan seng sing ditutup kanthi sumunar kanthi cara sing padha. Deleng pandhuan kanggo instalasi sirah kabel.

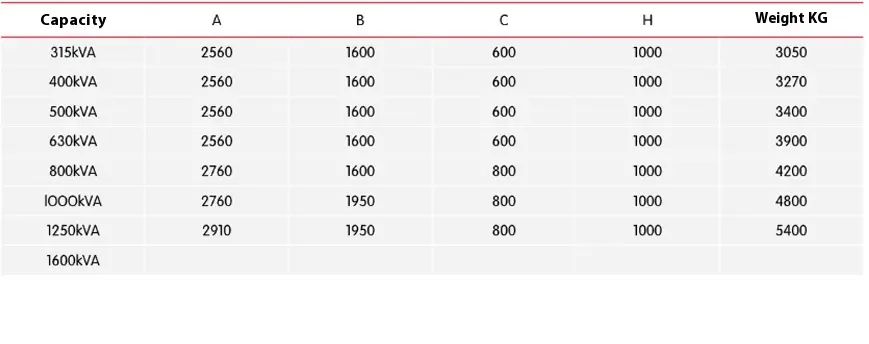

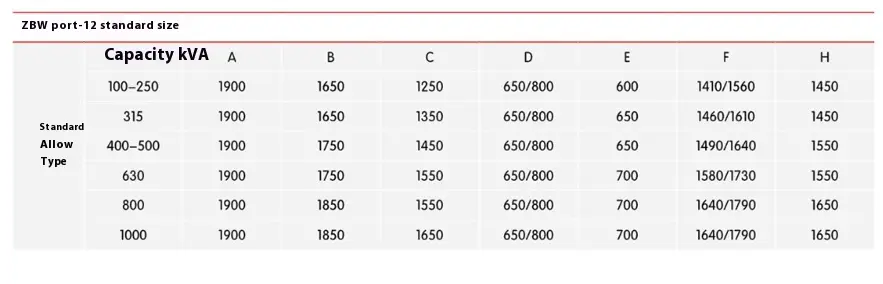

● dimensi kabinet kothak-kothak Amerika sing wis diinstal
