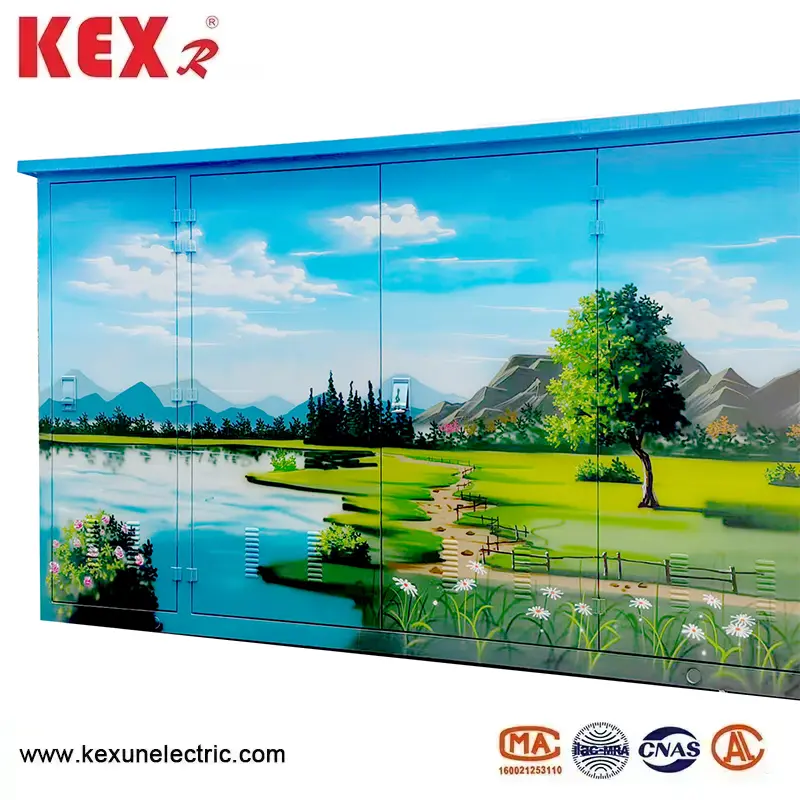

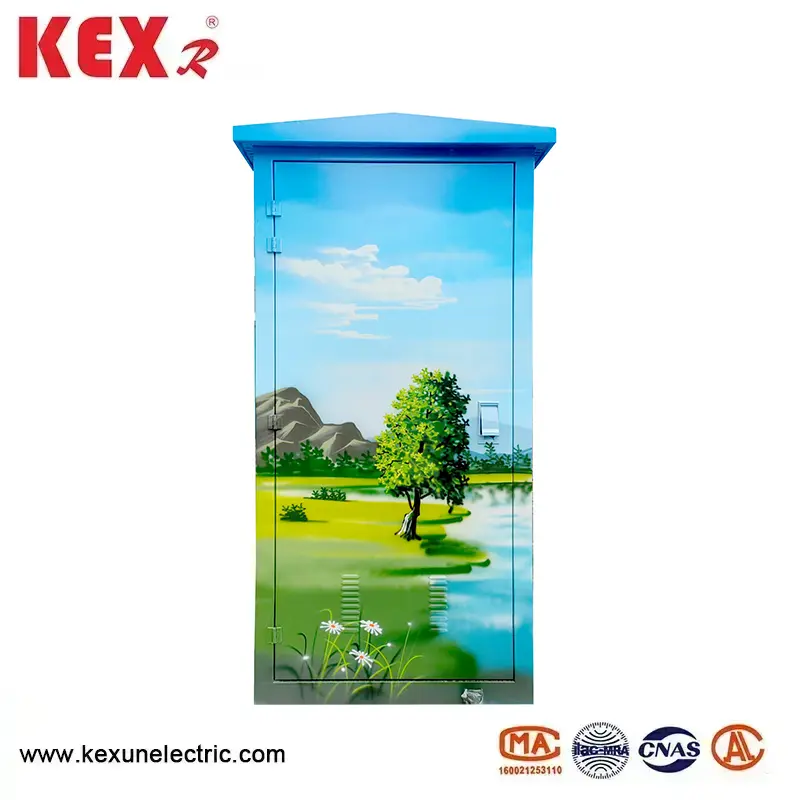

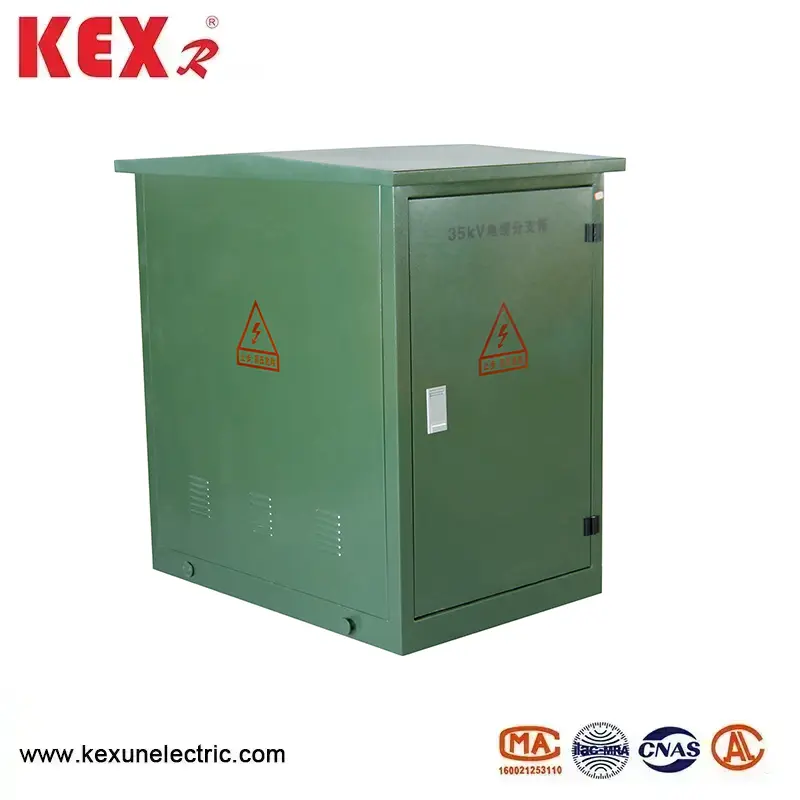

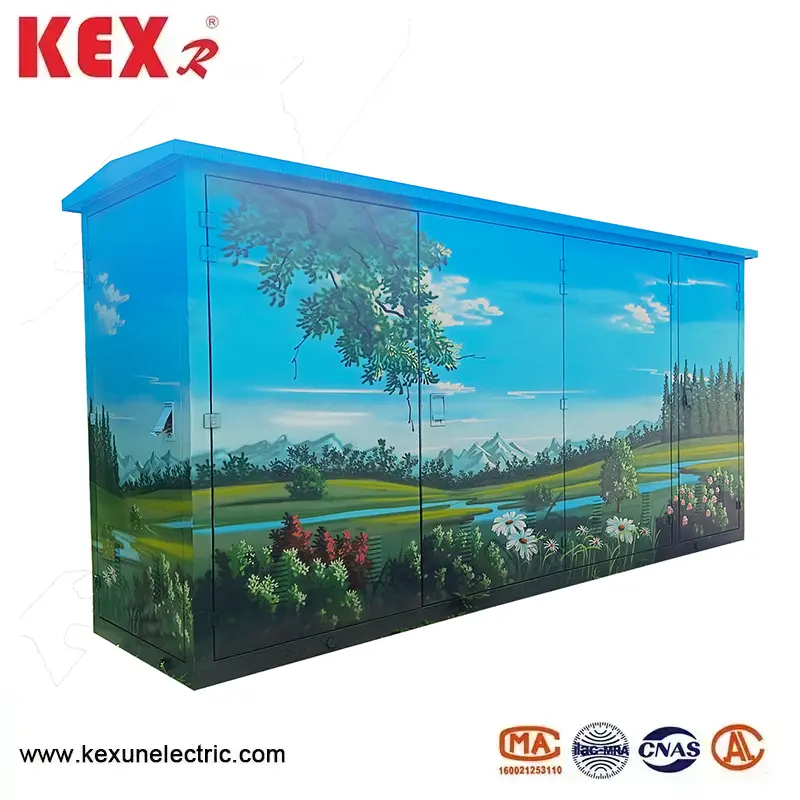

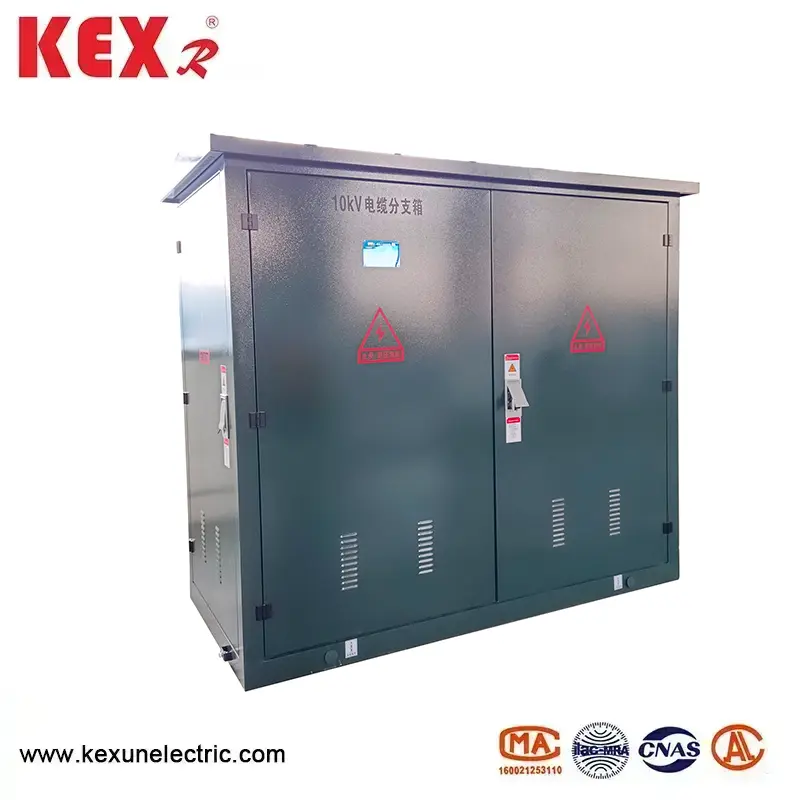

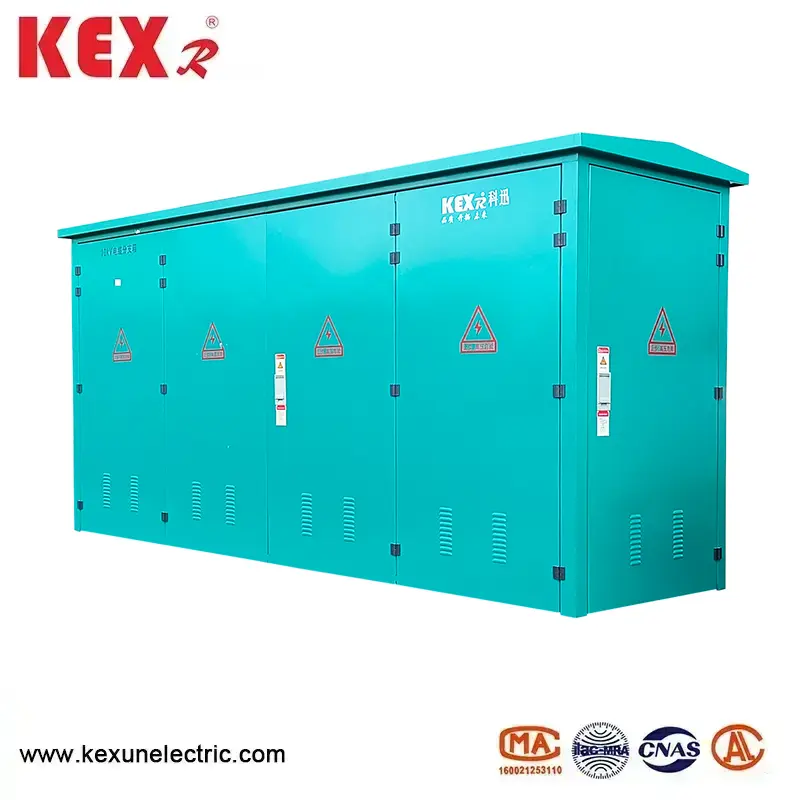

35KV Kothak Junction

○ Fitur utama ing kothak 35KV CLEXV

▶ Rating Voltage: 35KV (salaras karo IEC 62271-200 lan standar GB / T 11022).

▶ Insulasi lengkap lan panyegel lengkap: Insulasi padhet (kayata epoksi resin lan karet silikon) utawa insulasi gas SF6 diadoptor, kanthi kelas pangayoman IP65 / IP67.

▶ Teknologi plug-in Eropa: Konektor kabel sing dilindhungi standar (dhukungan operasi langsung (alat khusus dibutuhake).

√ Desain modular: Garis mlebu lan metu bisa ditambahi kanthi fleksibel (kayata 1 ing, 3 metu, 2 ing lan 4 metu).

▶ Pilihan cerdas: Indikator kesalahan, Sensor suhu, DTU (terminal distribusi) bisa digabung.

○ Komposisi struktural khas 35KV kothak

▶ kothak

Bahan komposit stainless steel / SMC tahan karat lan cocog kanggo nggunakake ruangan (-40 ℃ ~ + 70 ℃).

▶ bis insulated

Cabak Tembaga utawa Aluminium, Insulasi Karet / Epdm, Frekuensi Daya Tahan Voltase ≥ра70KV, Mightning Impulse 170KV.

▶ Konektor Kabel

35KV sambungan konektor ing 35KV (kayata T-Jenis lan Jenis Elbow) kanthi poin tes (opsional).

▶ piranti protèktif

Arrester Lightning, Indikator kesalahan sing cendhak lan tampilan Live bisa dipilih.

Sistem Grounding

Lapisan lan lapisan tameng kabel ora bisa di ground (resistensi grounding ≤4ω).

Cable Instalasi Kabel 35KV Kabel lan Operasi lan Pangopènan

 ◆ Syarat Instalasi

Kabel Stripping lan Nglereni: cocog karo spesifikasi sendi (kesalahan 1 mm) supaya ora ngrusak lapisan insulasi.

▶ Instalasi Konektor: Ngresiki permukaan kontak lan lebokake silikon pelumas kanggo nyegah oksidasi. Ngencengi nganggo bengok torsi (umpamane, kabutuhan t-sendi 35 ~ 40n m).

▶ Grounding: kothak lan tameng kabel kudu dibalekake (resistensi grounding ≤4ω).

◆ Operasi Aman

▶ Priksa listrik sawise gagal tenaga, lan nganggo sarung tangan lan goggles nalika operasi.

▶ Priksa manawa switch grounding ditutup (yen ana) sadurunge masang lan nyopot konektor.

◆ Saran pangopènan

▶ Pemeriksaan taunan: Pangukuran suhu inframerah (fokus kanggo ngawasi suhu muncul sendi).

▶ Inspeksi Seal: Ganti cincin segel sapisan limang taun (kelembapan lan bukti bledug).

▶ Tes Insulation: Tindakake tes voltase sing tahan saben 3 taun.

● Parameter teknis saka 35KV kothak CABLE EPOPAAN EPOPAN

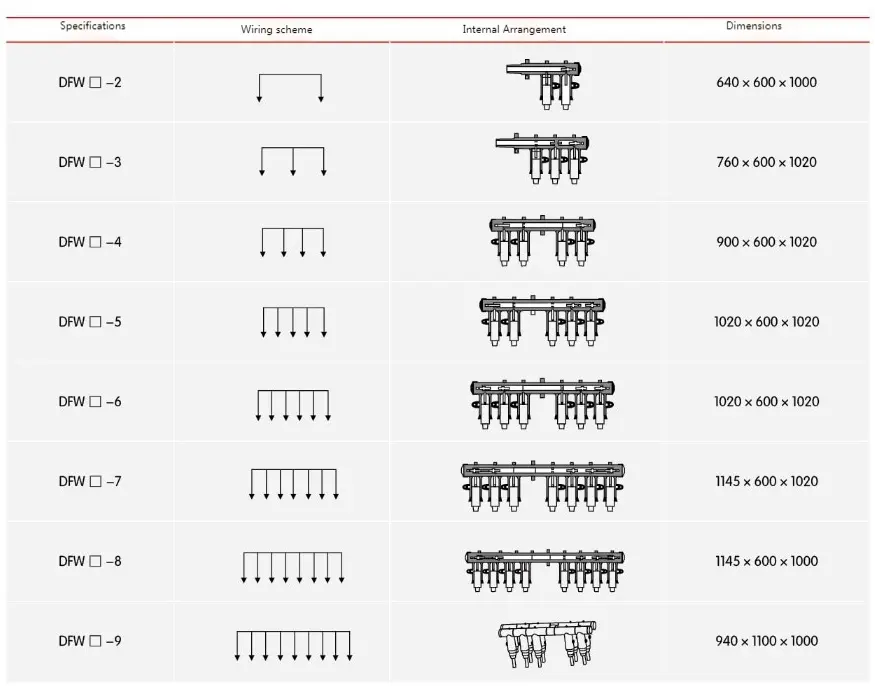

● gambaran nomer gambar Jompat Eropa Eropa
