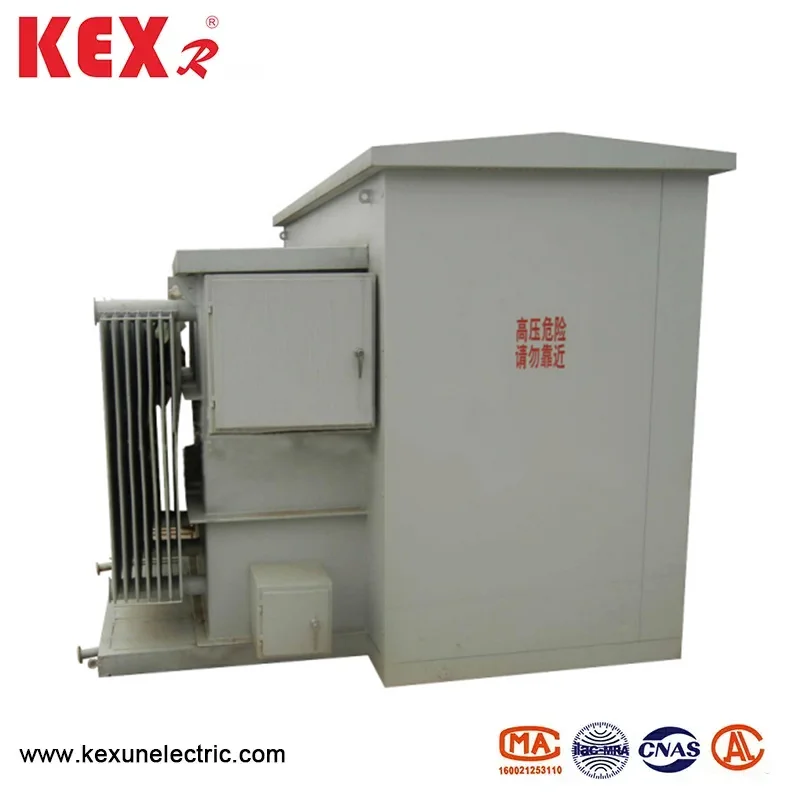

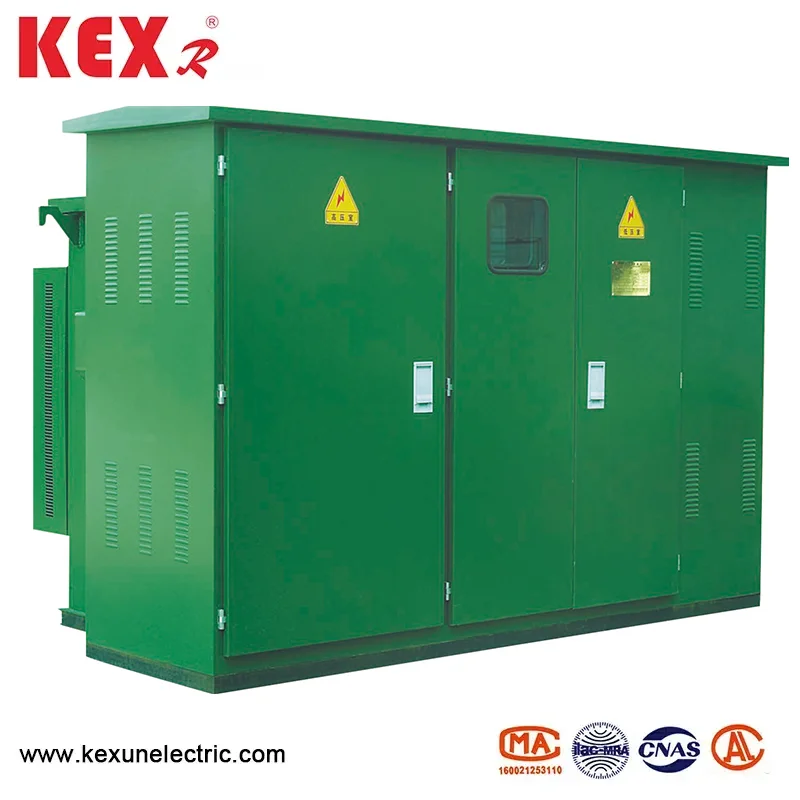

Transformer dipasang ing jinis Amerika
Transformer dipasang ing Amerika sing diprodhuksi dening CHINE Pabrik minangka transformer distribusi cilik sing terpadu lan modular, sing duwe perlindungan sing apik, lan akeh digunakake ing jaringan distribusi kutha, wilayah komersial lan konsumsi daya industri lan konsumsi daya industri lan konsumsi daya industri.
Model: ZBW-12
Merek: KEXR
Model: ZBW-12
Merek: KEXR
Transformer sing dipasang ing Amerika duwe fitur utama ing ngisor iki.
◆ Desain Kompak
Ukuran cilik, papan sing kurang, cocog kanggo papan kanthi papan sing winates.
Struktur transformer jinis-jinis Amerika diadopsi, sing biasane dipasang ing dipasang pad sing dipasang ing konkrit.
Struktur sing wis dilengkapi
Rampungake integrasi saklar voltase sing dhuwur lan rendah lan piranti perlindungan sadurunge metu saka pabrik kanggo nyuda beban kerja ing situs web.
Daftar struktur sing wis disegel kanthi lengkap, bukti kelembapan, bledug lan bukti-cacat-bukti.
◆ Aman lan dipercaya
Nganggo desain insulasi lengkap kanggo nyuda risiko kejut listrik.
Nduwe fungsi kakehan, sirkuit sirkuit lan perlindungan suhu, lan mlaku kanthi apik.
◆ Maintenance Maintenance
Kepala kabel plug-in Amerika (sirah kabel sikut) diadopsi, sing trep kanggo instalasi cepet lan ganti. Desain lawang akses cukup lan trep kanggo operasi lan pangopènan.
◆ Adaptasi sing kuat
Transformer sing dipasang ing jinis Amerika cocog kanggo lingkungan ruangan, level perlindungan biasane udakara IP67.
Desain sing bisa disesuaikan bisa ketemu tingkat voltase sing beda (kayata 10kV / 0.4kv) lan syarat kapasitas (kayata 50kva ~ 1600kva). ◆
● Skenario aplikasi umum saka transformer dipasang
Jaringan distribusi ✅urban: Cocog kanggo transformasi lurung-lurung lan komunitas, lan nyuda wilayah sing dikuwasani.
Wilayah: Desain sing sepi, cocok kanggo sumber daya ing wilayah omah.
Pusat ✅Commer: ayu lan kompak, tanpa mengaruhi tampilan kutha.
Taman ✅Industrial: dicocogake karo lingkungan sing angel kanthi linuwih sing dhuwur.
Konsumsi daya ✅temporary: kayata situs konstruksi, pameran, lan sapiturute, sing cocog kanggo penyebaran kanthi cepet.
● Parameter transformer sing digunakake dening transformer pad jinis Amerika
|
Nomer Serial |
Item |
Unit |
Paramèter teknis |
|
1 |
Rated voltase |
kv |
10 / 0.4 |
|
2 |
Voltase operasi max |
kv |
12 |
|
3 |
Frekuensi dirating |
Hz |
50 |
|
4 |
Kapasitas sing dirating |
kva |
150-1600 |
|
5 |
1min Frekuensi Power Voltase |
kv |
35 |
|
6 |
Kilat impulse voltase |
kv |
75 |
|
7 |
Metode pendinginan |
|
Onan |
|
8 |
Break Fuse Serep Voltase Tinggi |
The |
50 |
|
9 |
Mecah sekring plug-in |
The |
2.5 |
|
10 |
Suhu Lingkungan |
℃ |
-35 ~ 40 |
|
11 |
Suhu coil sing diidini mundhak |
℃ |
65 |
|
12 |
Peraturan voltase Ora-Mu |
|
± 5% utawa ± 2 * 2,5% |
|
13 |
Tingkat Bising |
db |
50 |
|
14 |
Gelar IP |
|
IP43 |
◆ Perbandingan saka macem-macem jinis transformer
|
Kapasitas (KVA) |
Voltage9 (KV) |
Klompok Nyambung |
Ora ono saiki% |
Ora ana lompat% |
Voltase impedance% |
Mundhut mundhut (w) |
|||||
|
HV |
Lv |
S9 |
S10 |
S1 |
S9 |
S10 |
S1 |
||||
|
160 |
10 ± 5 Or2 * ± 2,5 |
0.4 |
Dyn11 Yyn0 |
1.4 |
1.4 |
0.2 |
400 |
320 |
255 |
4.0 |
2200 |
|
200 |
1.3 |
1.3 |
0.2 |
480 |
380 |
305 |
2600 |
||||
|
250 |
1.2 |
1.2 |
0.2 |
560 |
450 |
360 |
3050 |
||||
|
315 |
1.1 |
1.1 |
0.2 |
670 |
530 |
425 |
3650 |
||||
|
400 |
1.0 |
1.0 |
0.15 |
800 |
650 |
505 |
4300 |
||||
|
500 |
1.0 |
1.0 |
0.15 |
960 |
750 |
605 |
5100 |
||||
|
630 |
0.9 |
0.9 |
0.15 |
1200 |
910 |
755 |
6200 |
||||
|
800 |
0.8 |
0.8 |
0.15 |
1400 |
1080 |
980 |
4.5 |
7500 |
|||
|
1000 |
0.7 |
0.7 |
— |
1700 |
1260 |
— |
10300 |
||||
|
1250 |
0.6 |
0.6 |
— |
1950 |
— |
— |
12000 |
||||
◆ TAMPILAN Paramèter Teknis saka Ngalap Ngatur
|
Item |
Jeneng |
Unit |
315A |
630A |
|
Rated voltase |
|
Kv |
12 |
12 |
|
Saiki maksimal |
|
A |
315 |
630 |
|
Frekuensi dirating |
|
Hz |
50 |
50 |
|
Saiki dirating Short-Circuit Saiki |
|
The |
31.5 |
50 |
|
Rated Short-Term tahan saiki |
|
The |
12.5 |
50 |
|
Rising wektu tahan jangka pendek |
|
S |
2 |
2 |
|
Urip mekanik |
|
Wektu |
2000 |
2000 |
|
Tes Mimpin Lightning |
Fase menyang lemah |
Kv |
75 |
75 |
|
Fraktur Pengasingan |
85 |
85 |
||
|
Frekuensi kerja 1min tahan voltase |
Fase menyang lemah |
42 |
42 |
|
|
Fraktur Pengasingan |
48 |
48 |
||
|
Rated Peak Townstand |
|
The |
31.5 |
50 |

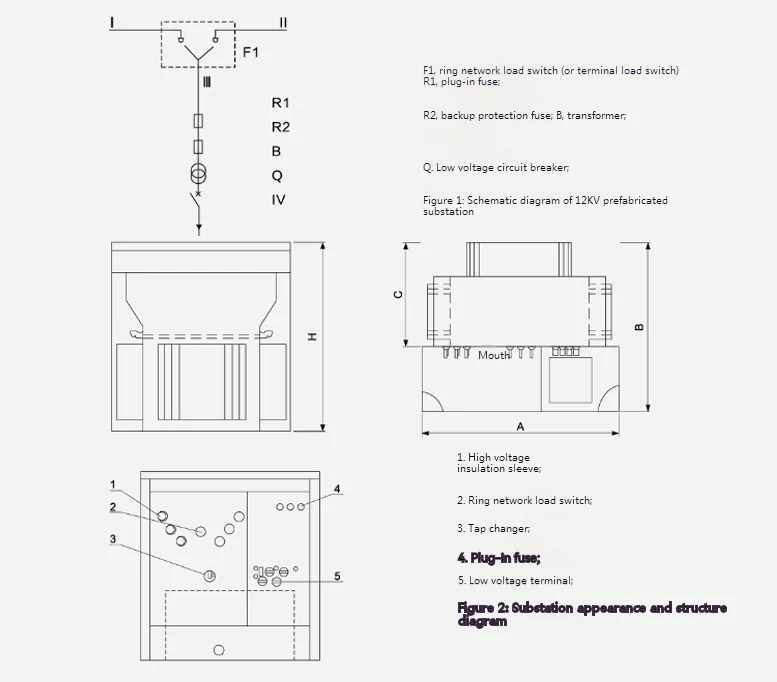

◆ Ukuran dimensi trafik pad jinis Amerika
|
ZBW-12 Pre-Instal Ukara Tipe Umum Umum ZBW-12 |
|||||||
|
Kapasitas (KVA) |
A |
B |
C |
D |
E |
F |
H |
|
100 ~ 250 |
1900 |
1650 |
1250 |
650/800 |
600 |
1410/1560 |
1450 |
|
315 |
1900 |
1650 |
1350 |
650/800 |
650 |
1460/1610 |
1450 |
|
400 ~ 500 |
1900 |
1750 |
1450 |
650/800 |
650 |
1490/1640 |
1550 |
|
630 |
1900 |
1750 |
1550 |
650/800 |
700 |
1580/1730 |
1550 |
|
800 |
1900 |
1850 |
1550 |
650/800 |
700 |
1640/1790 |
1650 |
|
1000 |
1900 |
1850 |
1650 |
650/800 |
700 |
1640/1790 |
1650 |
