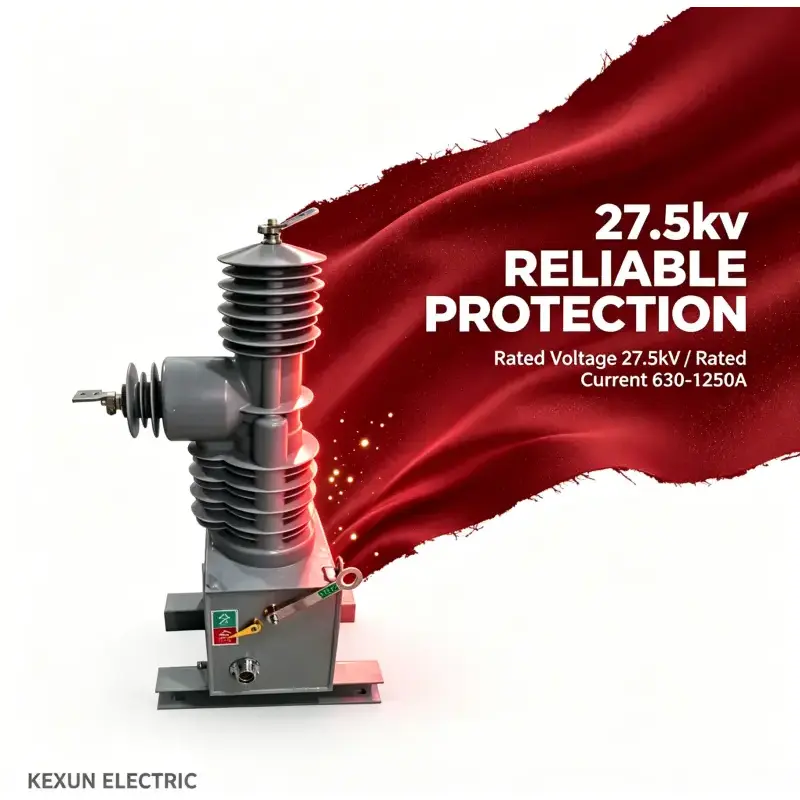

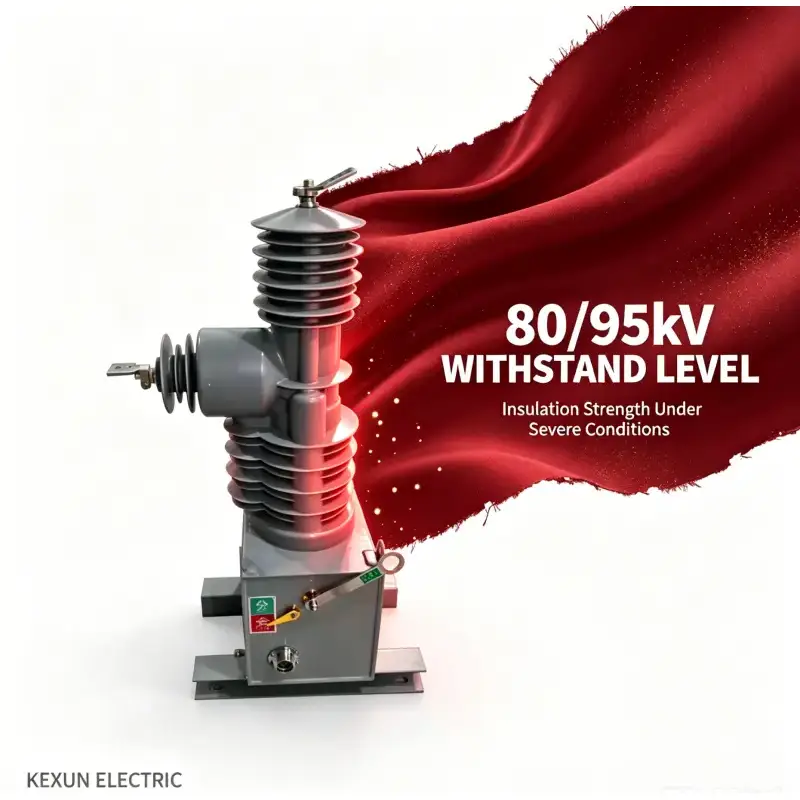

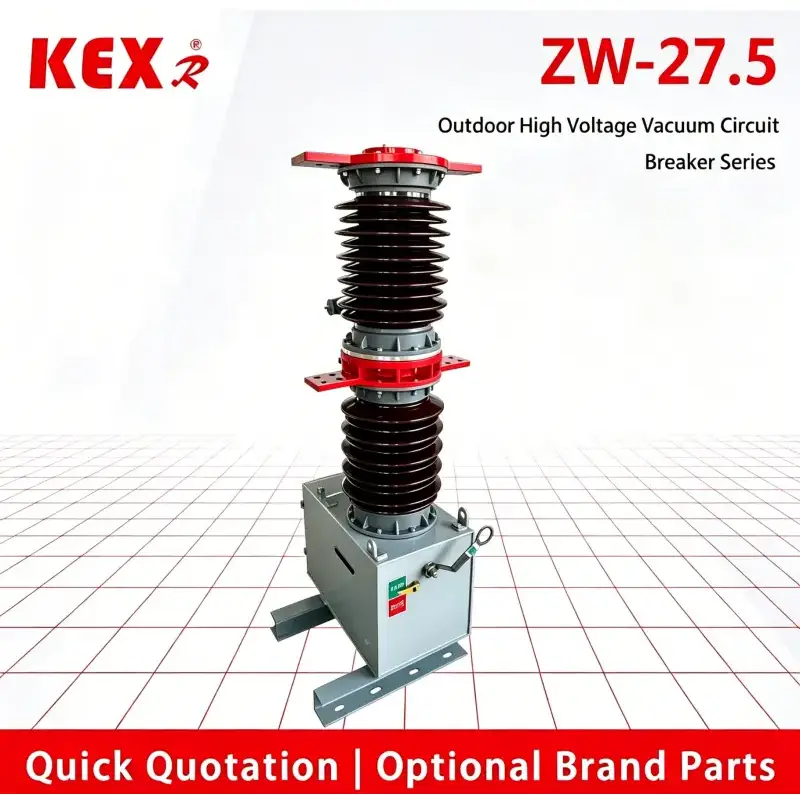

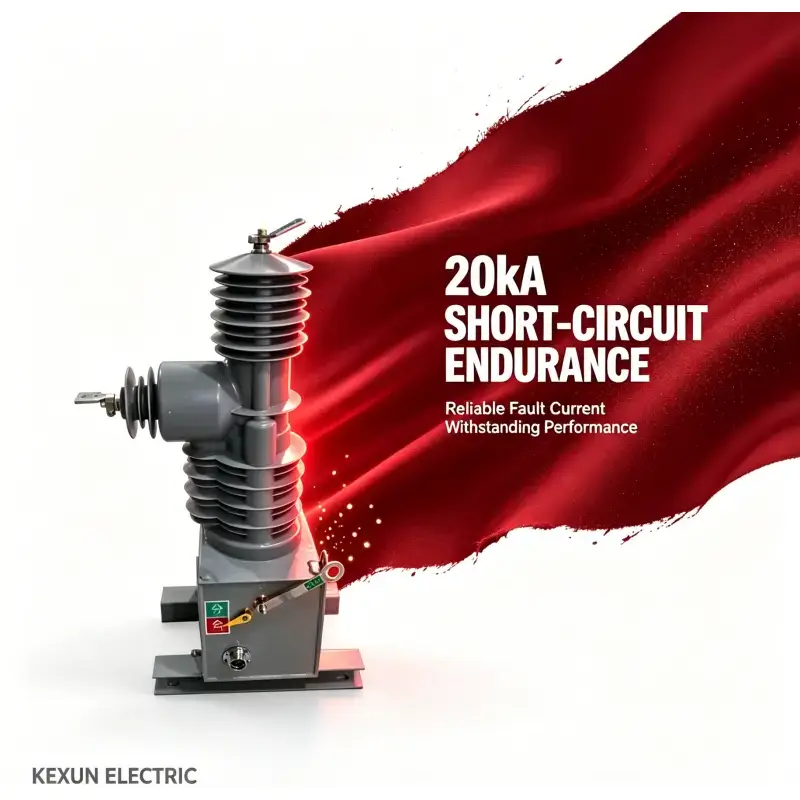

Voltase Dhuwur njaba ruangan Vcb

Fitur produk

Keandalan sing dhuwur banget

Rampung tanpa pangopènan sajrone urip.

Urip mekanik lan urip listrik sing dhuwur.

Ukuran cilik, bobot entheng lan gampang dipasang

 Kanthi proteksi relay standar lan fungsi reclosing otomatis kanthi cepet.

Nggunakake kondisi  ZW7-27.5  jinis Vcb voltase dhuwur njaba ruangan

¨ Suhu:-30℃～60℃；

¨ Ketinggian: kurang saka 2000m

¨ Kacepetan angin: ≤34m/s；

¨ Kelas polusi:Ⅳ级；

¨ Suhu panyimpenan: -40 ℃ ~ 85 ℃.

Parameter teknis utama vcb

Parameter mekanik utama breaker

Struktur lan prinsip kerja pemutus sirkuit

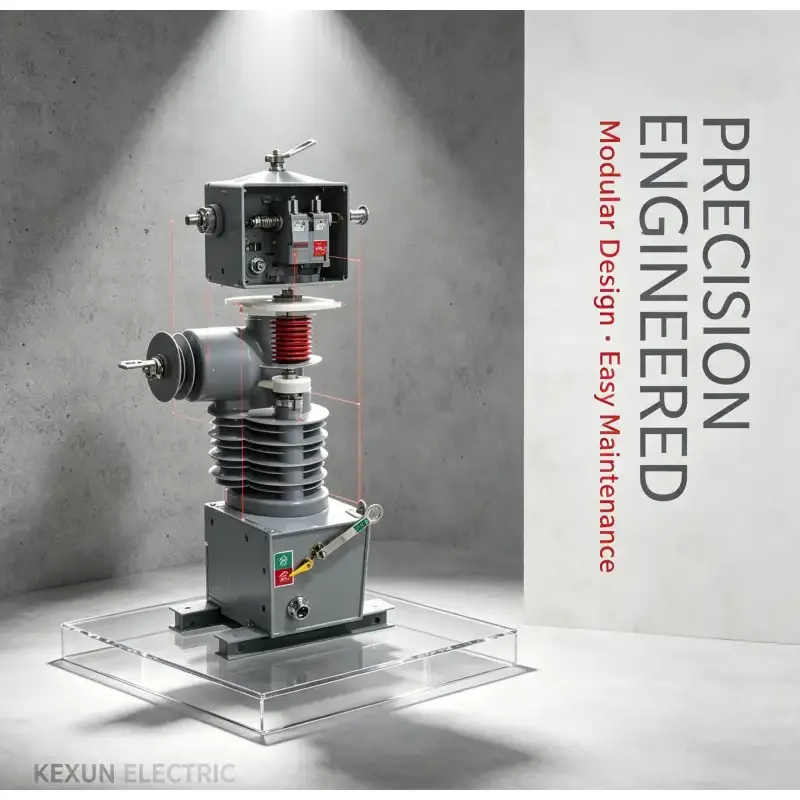

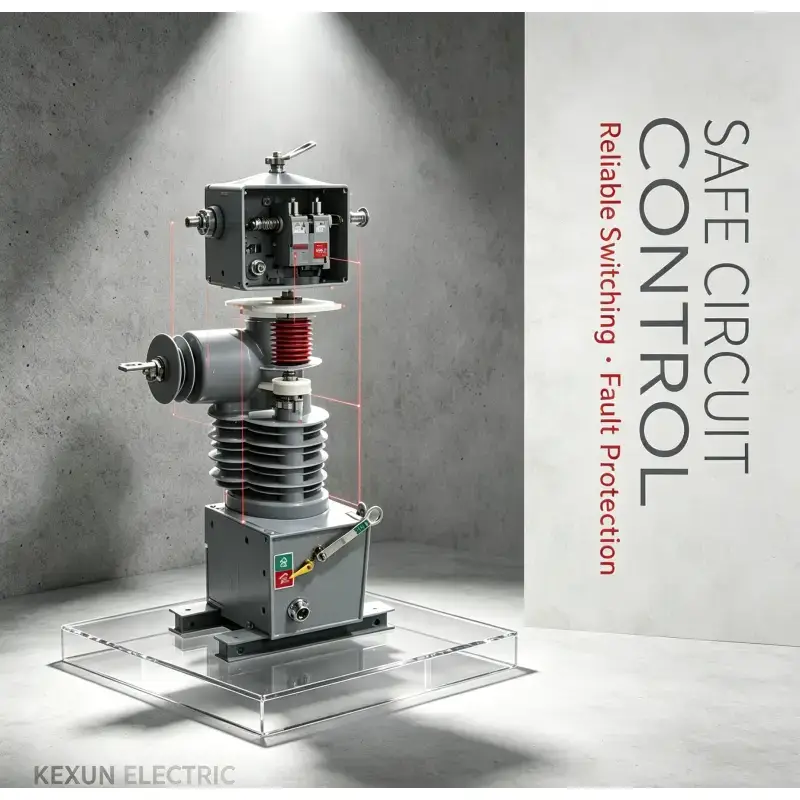

ZW7-27.5 Outdoor voltase dhuwur vcb utamané dumadi saka kutub disegel terpadu, trafo saiki, spring mekanisme operasi lan kothak. Pemutus sirkuit jinis iki miniatur. Ing wektu sing padha, dilengkapi piranti release rem darurat manual. Trafo saiki bisa dipilih miturut kabutuhan pangguna.

Kontrol ZW7-27.5 Outdoor voltase dhuwur vcb rampung dening unit kontrol cerdas. Operasi on-off switch bisa diwujudake sacara lokal, lan uga bisa dioperasikake kanthi jarak jauh liwat antarmuka komunikasi. Informasi liyane babagan pemutus sirkuit uga bisa ditularake menyang pusat kontrol, lan saluran komunikasi bisa dadi kabel, serat optik, GPRS/CDMA, GSM, lsp. Operasi on-off switch bisa diwujudake sacara lokal, lan uga bisa dioperasikake kanthi jarak jauh liwat antarmuka komunikasi. Informasi liyane saka mbobol sirkuit uga bisa ditularaké kanggo pusat kontrol, lan saluran komunikasi bisa kabel, serat optik, GPRS/CDMA, GSM, etc.

Unit kontrol cerdas dipasang ing cedhak pemutus sirkuit lan disambungake karo pemutus sirkuit liwat kabel kontrol. Sumber daya unit kontrol cerdas dipérang dadi sumber daya utama lan sumber daya siyaga. Sumber daya utama yaiku AC utawa DC 220V, sing dipikolehi kanthi saluran voltase dhuwur liwat PT. Sumber daya serep diwenehake dening baterei (dipasang ing kothak unit kontrol cerdas). Nalika digunakake biasane, sumber daya utama ngisi daya cadangan; Nalika sumber daya utama ilang, sumber daya serep isih bisa ngrampungake kontrol mbobol sirkuit lan operasi liyane ing unit kontrol. Sumber daya serep (nalika diisi kanthi lengkap) bisa njaga kabeh mesin ora kurang saka 48 jam.

Mekanisme operasi pemutus sirkuit dilengkapi gagang ngalih-mati darurat manual kanggo operasi mateni darurat nalika sistem kontrol utawa sumber daya gagal.

2.1 Prinsip kerja lan proses pemutus sirkuit

2.1.1 Prinsip pemadam busur:

ZW37-27.5 Vcb voltase dhuwur ruangan nganggo interrupter vakum, kanthi vakum minangka medium pemadam lan insulasi, sing nduweni tingkat vakum sing dhuwur banget. Nalika kontak obah lan statis dipateni karo listrik ing tumindak mekanisme operasi, busur vakum bakal kui antarane kontak. Ing wektu sing padha, amarga struktur khusus kontak, lapangan Magnetik longitudinal cocok uga bakal kui ing longkangan antarane kontak, kang bakal ningkataké busur vakum kanggo tetep kasebar, lan nggawe busar roto-roto mbagekke ing lumahing kontak kanggo diobong, supaya minangka kanggo njaga voltase busur kurang. Nalika saiki alamiah ngliwati nol, ion ampas, elektron lan uap logam bisa digabungake utawa dipadhetke ing lumahing kontak lan tameng ing urutan microsecond wektu. Amarga medan magnet longitudinal digunakake kanggo ngontrol busur vakum, pemutus sirkuit vakum nduweni kemampuan sing kuat lan stabil kanggo ngilangi arus.

2.1.2 Panyimpenan:

Energi mbukak lan nutup ZW7-27.5 Outdoor voltase dhuwur vcb disimpen ing kinerja dhuwur lan diinstal ing kothak unit kontrol cerdas. Nalika mbukak lan nutup. Diwenehake dening sumber daya utama utawa sumber daya serep saka unit kontrol, wektu daya ora luwih saka 10s, lan kesalahan voltase kapasitor punika ≤1V.

2.1.3 Penutup: Pencet tombol switch-on ing unit kontrol cerdas sacara lokal, utawa aktifake kumparan switch-on saka mekanisme operasi kanthi operasi switch-on remot kontrol, supaya inti wesi nyurung kontak obah pemutus sirkuit kanggo ngalih ing kacepetan sing ditemtokake. Nalika wis biji sing mbobol sirkuit ing posisi nutup, daur ulang kontrol otomatis mateni sumber daya saka kumparan nutup. Ing wektu iki, inti wesi disimpen ing sisih nutup amarga tumindak magnet permanen. Sawise kumparan nutup dipateni, iku ora mung bisa ngatasi pasukan reaksi spring kontak saka mbobol sirkuit, nanging uga duwe pasukan nutup poto-nyekel, supaya mbobol sirkuit bisa katahan ing posisi nutup andal.

2.1.4 Opening: Pencet tombol ngalih mati ing unit kontrol cerdas lokal, utawa ngaktifake kumparan ngalih mati saka mekanisme operasi dening remot kontrol ngalih-mati operasi, supaya minangka kanggo ngatasi pasukan poto-mateni magnet permanen ing sisih nutup lan nggawe ngalih-mati spring narik inti wesi kanggo drive kontak obah-mati ing sirkuit breaker tartamtu kanggo ngalih. Nalika diputusake yen pemutus sirkuit ana ing posisi bukaan, daur ulang kontrol kanthi otomatis mateni sumber daya saka kumparan pambuka, lan ing wektu iki, inti wesi tetep ing sisih bukaan amarga daya tarik spring bukaan, supaya pemutus sirkuit bisa dipercaya tetep ing posisi bukaan.

2.1.5 Operasi bukaan rem darurat manual:

Nalika mbobol sirkuit ing posisi nutup, terus tombol operasi ngalih-mati manual saka mbobol sirkuit karo rod operasi insulating lan narik mudhun, lan mbobol sirkuit bisa ngalih mati ing kacepetan tartamtu, kang bisa mesthekake yen mbobol sirkuit andal bisa mateni saiki mbukak dirating.
