Substasi lemah

● Ringkesan Produk

Substation Lanskap Jenis YBD-12 Converforms menyang konsep desain ekologis kutha, manggoni wilayah cilik lan nggawe lingkungan. Cocog kanggo dalan gedhe lalu lintas kutha, wilayah omah, bandara, stasiun, dalan gedhe lan papan liya, lan bakal dadi tren peralatan jaringan distribusi.

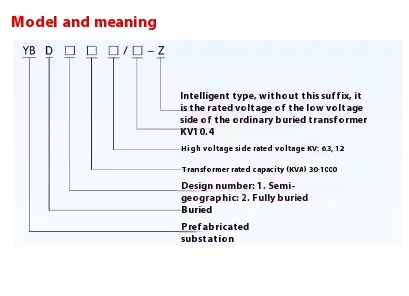

● panjelasan Model babagan Substasi Tanah Lanskap YBD-12

Dibandhingake karo substasi kothak tradisional, Substation lemah duwe keuntungan sing jelas:

▶ estetika lan harmoni lingkungan

Substation kothak biasa ngenggoni wilayah sing gedhe, sing ora bisa koordinasi karo lingkungan sing ana, lan substasi lemah duwe kothak distribusi cilik, sing ora kena pengaruh lingkungan sekitar.

▶ Ngirit energi

Energi lan pengurangan konsumsi wis dadi kesepakatan saka kabeh masarakat. Transformer sing luwih disenengi kanggo Substation ing jero ruangan Jenis YBD-12 yaiku transformer sing rapet kayata S10 seri, S13 seri lan SBH15 bisa dipilih miturut panjaluk lan sumber pangguna.

▶ nyuda swara

Swara transformer kasebut asale saka inti wesi, lan dhuwur saka lemah ing traformer kothak umum umume udakara udakara 1,2m, sing gampang mengaruhi turu wong. Substation jenis jenis YBD-12 wis dipasang ing njero lemah, lan gangguan bisa dikurangi, sing ora ana pengaruh kanggo warga.

▶ Gawe regane kanggo para pelanggan

Lanskap Lanskap Bawah tanah bisa rampung kanthi lengkap ing Kexun, kanthi siklus produksi cekak, investasi cilik lan efek cepet. Substasi ing njero lemah diinstal ing dalan utama kutha lan dalan light box ngalih piranti ing lemah, lan posisi kothak cahya pariwara bakal menehi keuntungan iklan kanggo para pelanggan.

▶ Otomatis High

Substation ing ngisor Jenis YBD-12 bisa nglaporake status operasi kanthi dhuwur lan rendah-voltage SwitTage menyang pengontrol lan piranti kontrol kanthi nggunakake teknologi jaringan sing luwih nirkabel, sing nggunakake operasi sing lengkap lan nggunakake substasi.

● Diagram instalasi saka substasi jenis jenis jenis jenis

Cathetan:

1. Ukuran ing ndhuwur mung kanggo referensi. Mangga deleng gambar sing diwenehake dening pabrikan nalika nggawe dimensi nyata.

2 .. Produk kasebut kalebu trafo ing njero lemah, Kabinet Light Locks lan pit prefabricated. Iki minangka set lengkap peralatan sing wis diluncurake ing pabrik, lan cangkang Kabinet lumai cahya digawe saka stainless steel;

3. Pit prefabricated wis disengaja kanthi sumunar lan anti banyu, lumahing tutup ndhuwur jurang digawe saka keramik logam, lan kothak ngisor kuburan sing digawe saka rontos pipa baja sing dikubur ";

4. Tutup ndhuwur kuburan diwenehake karo manhole sing dibukak. Sawise manhole dibukak, didhukung lan dipasarke dening silinder. Liwat manhole, buruh transformer ing njero lemah bisa diamati lan dilakokno kanggo mlebu sambungan kabel safety.

5. Disaranake yen bolong blas kudu dipasang miturut ukuran pondasi jugangan. Sawise jugangan ana ing papan lan tetep, backfill lemah miturut cakrawala, banjur turf.

● gambar desain saka rong skema khas

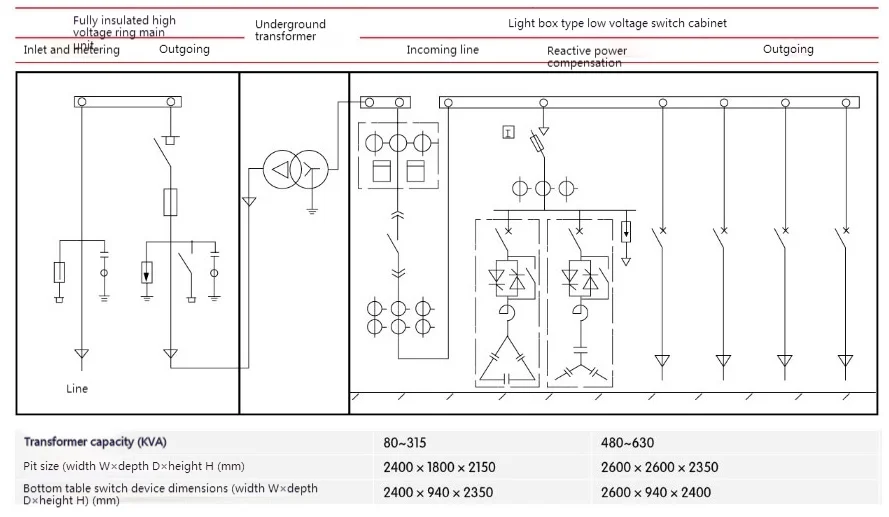

Cincin Main UTAWA HV MAIN + Transformer A Bumi + Metering Voltase Low:

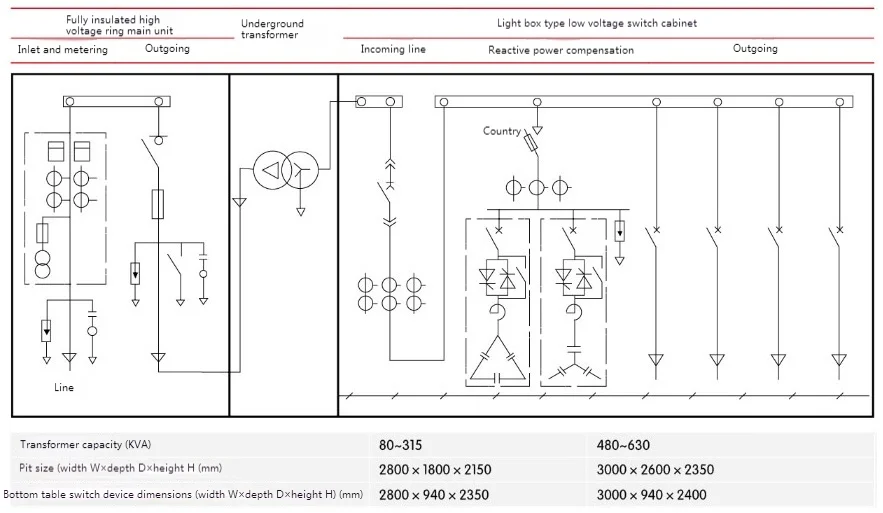

Unit Utaman HV HV + Metering Voltage Tinggi + Transformer Bawah Tanah + LV Feeder:
