Substation Distribusi Urban

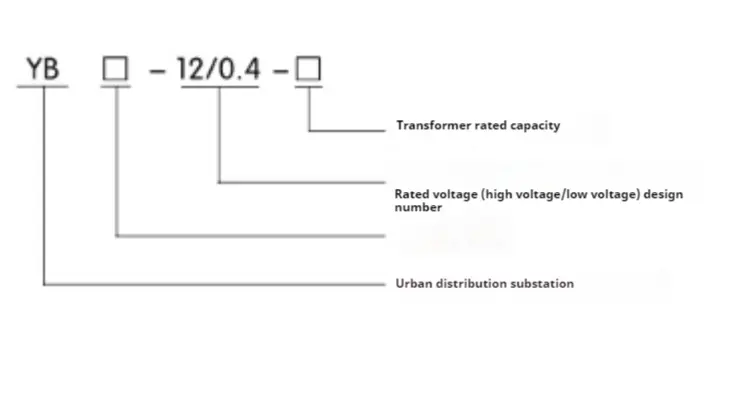

● Maksud Model

● Pengenalan produk saka substation distribusi distribusi

◆ Struktur integral

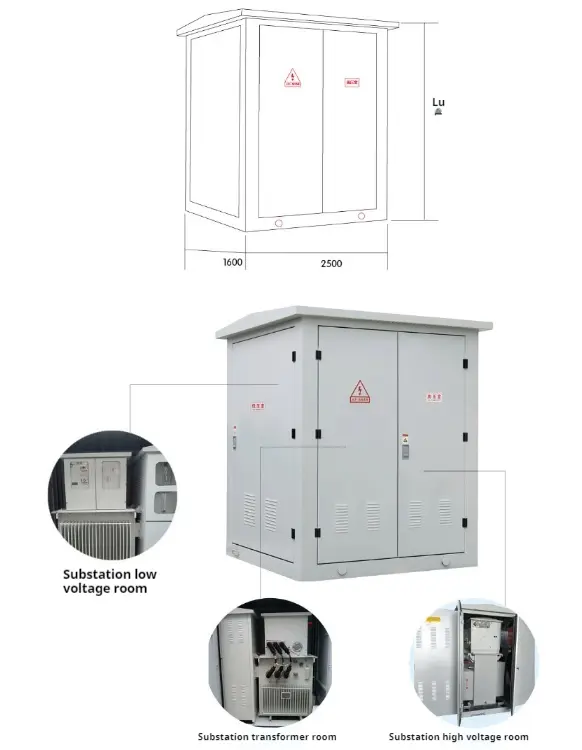

Substation Distribusi Urban utamane dipérang dadi telung bagéan: Kamar ngalih dhuwur-dhuwur, ruangan transformer lan kamar ngalih lan kamar ngalih voltase rendah, sing bisa diangkut kanthi kapisah.

Substasi kasebut nganggo desain dissipasi panas-unik sing unik kanggo njamin tingkat suhu mundhak produk, lan panyegel sing kapisah ing antarane kamar ora bakal mbentuk pertukaran panas ing antarane kamar.

Substasi Distribusi Urban Urban digawe piring steel baja kanthi kualitas tinggi.

Kabeh bagean struktur piring baja duwe perawatan anti-karat khusus, lan struktur piring stainless steel nduweni resistensi karat sing kuat lan kekuatan mekanik sing apik.

Substasi ThS bisa diinstal langsung ing jero ruangan tanpa dhasar bangunan tambahan, sing nyimpen biaya lan ruang lan trep kanggo nginstal.

◆ Tekan Kamar Tinggi SF6 switchgear gas sing dikembangake kanthi mandhiri kanggo perusahaan sing diadopsi kanthi voltase dhuwur, lan kabeh switchgear lan busbars disegel ing kothak baja stainless sing ditutup kanthi ora ana awak sing dituntut ing njaba. Operasi aman lan linuwih dhuwur; Desain modular, kabeh modul bisa ngerteni mode sambungan outlet sisih lan ekspansi ndhuwur miturut syarat panggunaan tenaga, lan nyukupi kabutuhan skema maksimal.

◆ Tekan Tekan Penduduk Inlet lan Garis Outlet Lengkap kabeh digawe saka breacer sirkuit cilik sing dibentuk, sing ukurane cilik, bebas saka arcing lan gampang diganti. Pengawasan Proteksi Kompressional Multifunction lan Piranti Kompensasi Daya Reaktif Anyar Integrasi Anyar.

Ruang ruangan Transformer wis diluncurake kanthi lengkap karo epoksi lan tingkat tahan panas yaiku F, lan ora ana ciri-condoker sing bisa diobong, lan ora duwe ciri sing bisa diobong, lan uga duwe karakter sing retakasi sing apik, mula nduweni panelusur sing retawa, pangayoman lingkungan lan nyimpen energi.

Sambungan sambungan internal transformer voltase lan ngalih solid cina sing disambungake dening aksesoris kabel terisolasi perusahaan, sing aman lan terkenal lan lengkap.

● Sisih tekanan dhuwur

Voltase tingkat intelektual sing dhuwur banget dilindhungi dening piranti listrik alat fuse. Sawise sekring ditiup ing siji fase, link link telung phase. Lemah beban bisa dipilih saka udhara sing kompres, vakum, sulfur hexafluorida, lan sapiturute, lan mekanisme operasi bisa disebarake kanggo ngatur upgrade otomatis. Semerat minangka sekring sing mbatesi sumunar sing beda-beda kanthi striker, sing nduweni tumindak sing bisa dipercaya lan kapasitas break gedhe. Deleng tabel ing ngisor iki kanggo paramèter teknis utama. Kanggo transformer ing ndhuwur 800kva, sirkuit sirkuit vakum kayata Zn12, ZN28 lan vs vs bisa dipilih kanggo perlindungan.

● sisih tekanan rendah

Saklar utama ing sisih voltase sing sithik yaiku circuit circuit universal utawa cerdas kanggo pangayoman selektif; Outlet ngalih nganggo jinis cangkang plastik anyar kanthi volume lan arcing cendhak, nganti 30 sirkuit; Piranti raket otomatis kanthi cerdas kanggo nggunakake obactor terbatas lan mode ngalih kontak kanggo pangguna sing dipilih.

● Transformer saka Substation Distribusi Produsen

Substasi terintegrasi cerdas nganggo transformer sing kurang, minyak, S9, S10 lan S9, S10 lan S10 lan S10 lan S9 S10 lan S9 Syled S9, lan uga bisa milih transformer jinis-terisulasi lingkungan sing cilik utawa ora pati rame. Ing ngisor iki dilengkapi trolley, lan transformer bisa ngetik lan metu.

◆ Parameter teknis saka switch load

◆ Parameter teknis saka sekring voltase dhuwur

◆ Parameter Teknik saka Langsing Cilik Cilik Voltage Breaker

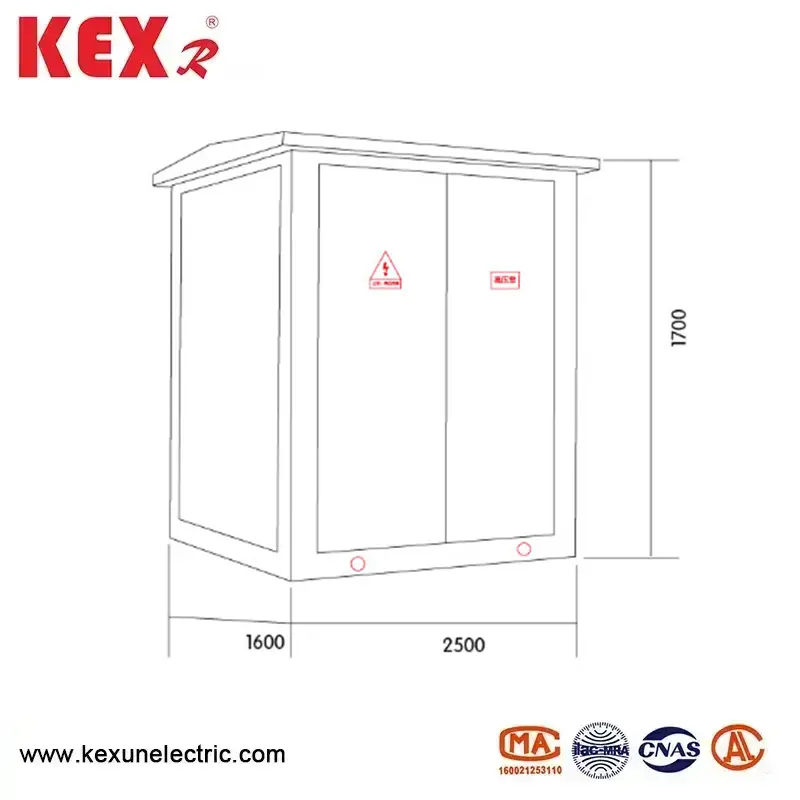

● Diagram dimensi tata letak
