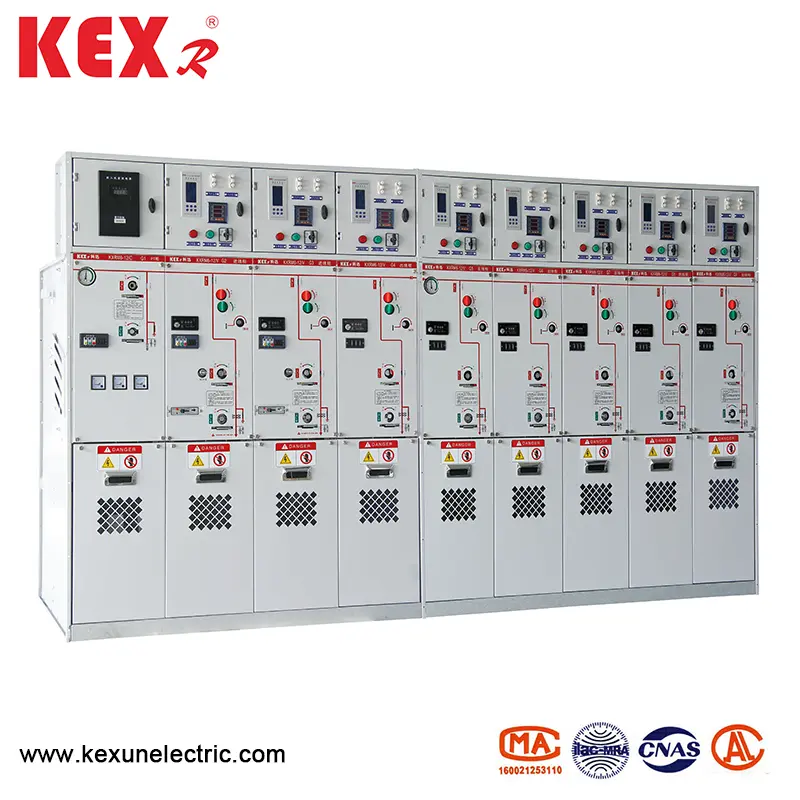

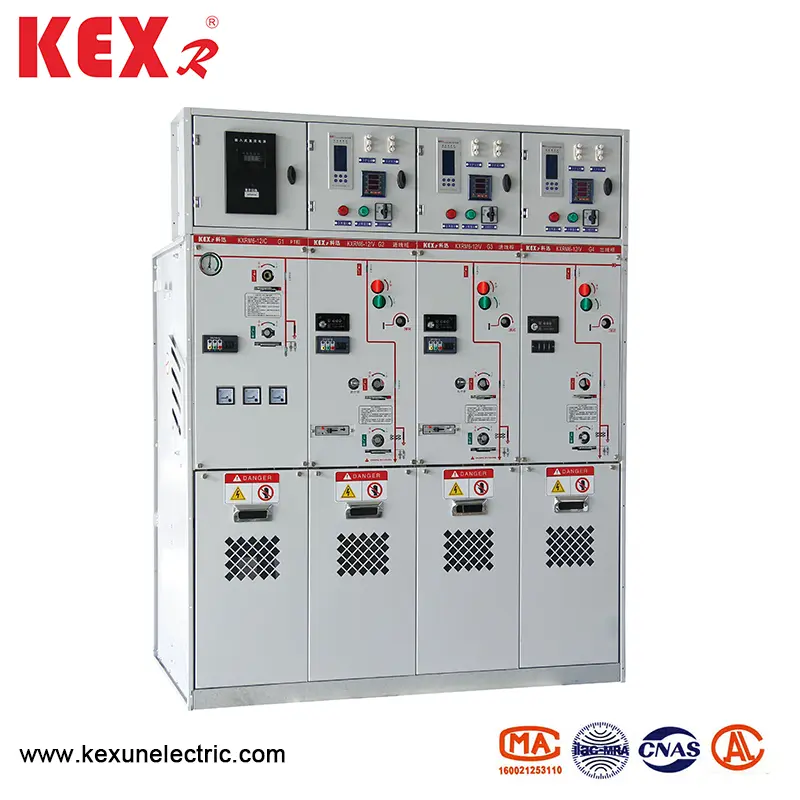

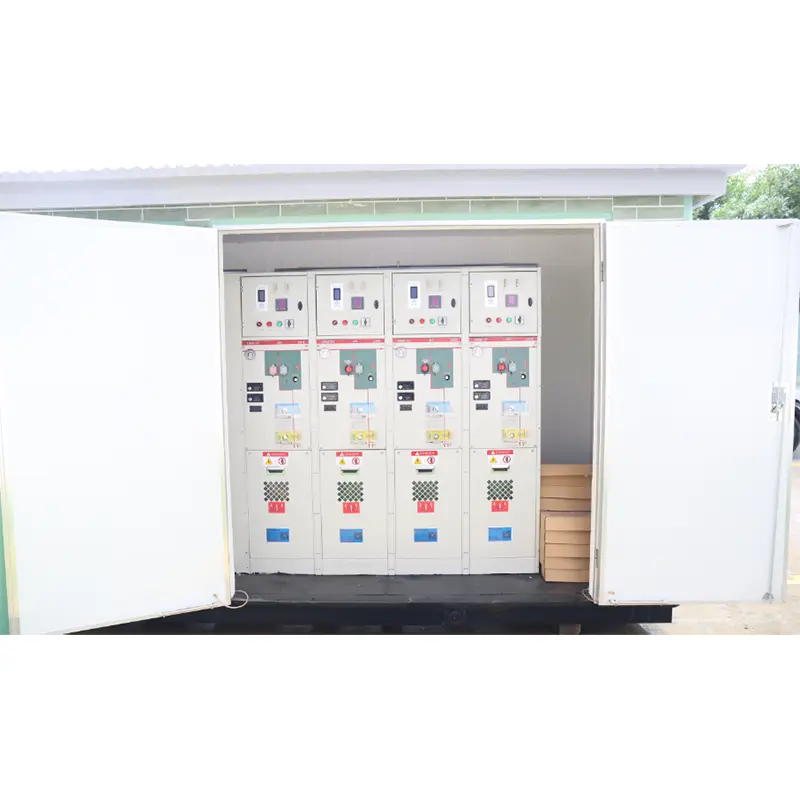

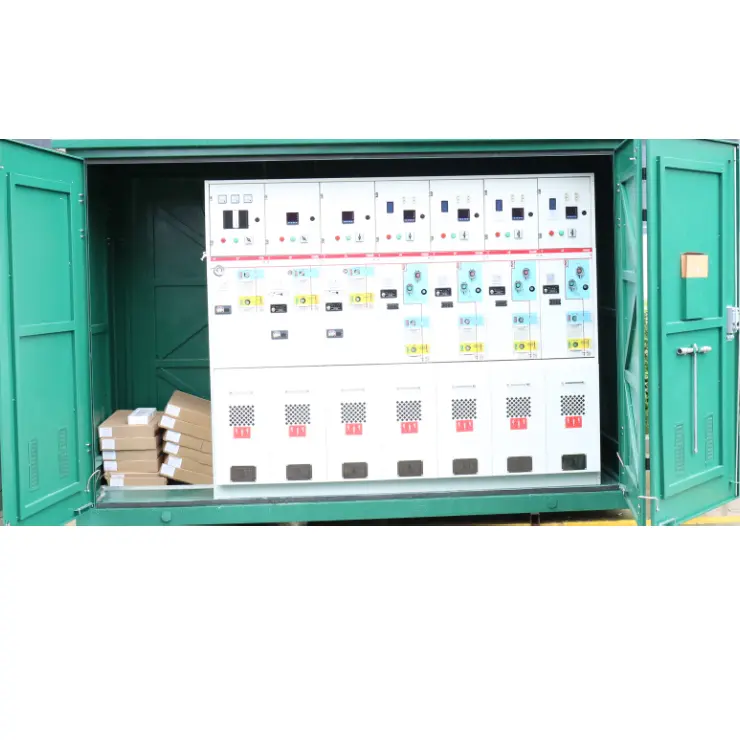

Kabeh kabinet gas terisolasi

● kahanan panggunaan

KXMR6-12 Ketik kabeh kabinet gas terisolasi sing terisol kanggo macem-macem lingkungan kayata suhu sing dhuwur lan sithik (+ 40 ℃ ~ -40 ℃), bledosan uyah, tambang, bledosan jangka panjang (1000m), ora kena pengaruh.

CATETAN: Yen dhuwure luwih dhuwur, tandhani dhuwure spesifik.

● Fitur Produk

√ KXRM6-12 Kabinet gas terisolasi nggunakake gas SF6 minangka busur busur lan medium medium.

√ Kabinet wis disegel lan terisolasi; Busbars, ngalih lan bagean langsung rampung ing Shell Stainless Steel.

√ Rongga diisi karo gas SF6 SF6 1.4bar, lan level perlindungan nganti IP67: Piranti switch kabeh ora kena pengaruh karo kasus lingkungan ekstrem, lan produk kasebut ora bisa digunakake kanggo urip.

√ Kabinet duwe piranti interlocking "limang lima" sing sampurna, sing bisa ngilangi kegagalan lan peralatan operasi sing bisa ditindakake kanthi lengkap.

▶ Kabeh lemari duwe saluran relief kanthi aman, sing bisa njamin keamanan pangukiman pribadi sanajan ing kasus sing nemen.

√ Kabinet dipérang dadi rong jinis: kombinasi unit tetep lan kombinasi unit sing bisa dilebokake.

▶ Ukuran kxrm6-12 kabeh kabinet gas terisolasi terlacak kanggo nginstal, lan bisa cocog kanggo papan kanthi papan sing sempit lan kahanan lingkungan sing kurang apik.

√ Kabinet bisa dilengkapi karo piranti control, remot lan pemantauan miturut kabutuhan pangguna sing beda.

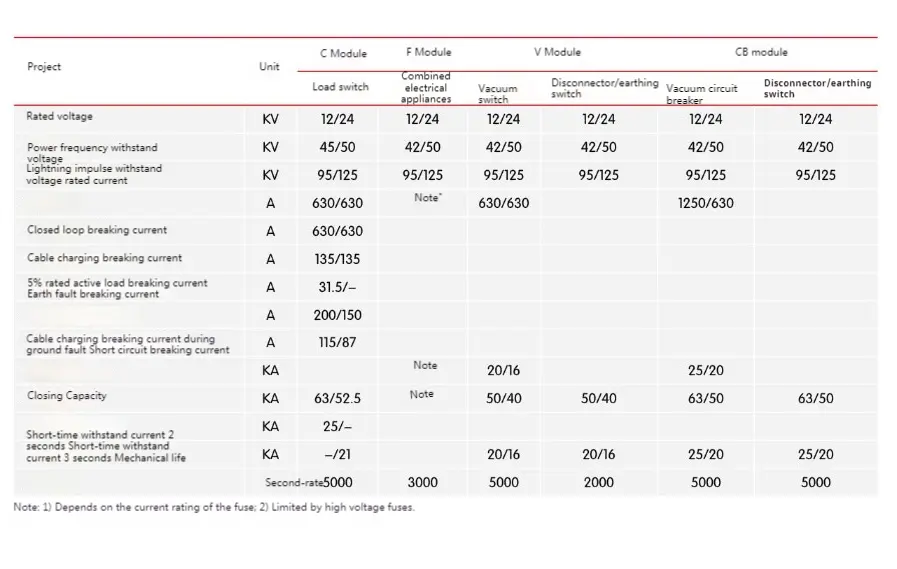

● parameter teknis

● pangayoman transformer lan baris

KPRM6-12 Kabeh unit gabungan unit kabiniten gas terisolasi nyedhiyakake rong mode perlindungan transformer, yaiku, apparter pamindhahan pemindungan pamuter pemilihan pemilihan lan sirkuit circuit kanthi perlindungan sirkuit.

1.Prandikan Perlindhungan minangka gabungan saklar suput lan larangan voltase saiki. Kamar sekring bakal diinstal ing mburi kurungan sing dikunci sing ana ing ngarep unit. Ngalangi muatan nggunakake mekanisme panyimpenan energi musim semi, sing bisa dipicu dening penyerang sekring.

2.Nanti supaya bisa nggampangake panggantos sekring, gagang operasi bisa digunakake kanggo mbusak tutup mburi kamar fuse. Mekanisme tripping sekring wis dipanggonke, sing njamin kinerja anti banyu ing kabeh sistem.

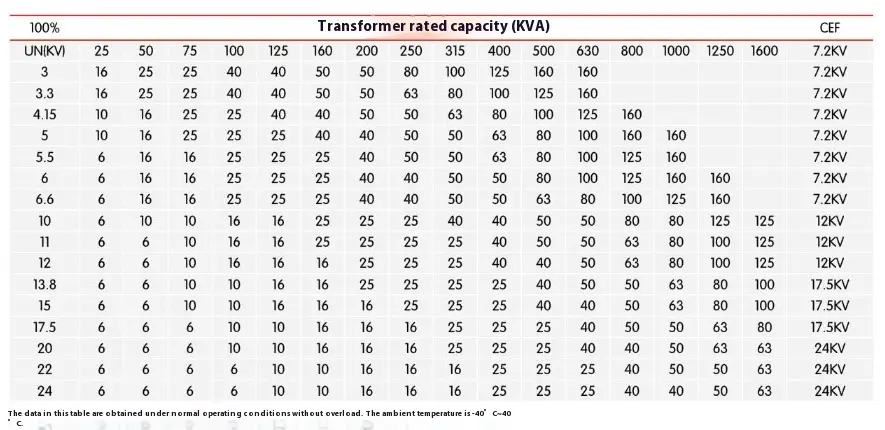

● Tabel perbandingan pemeriksaan transformer

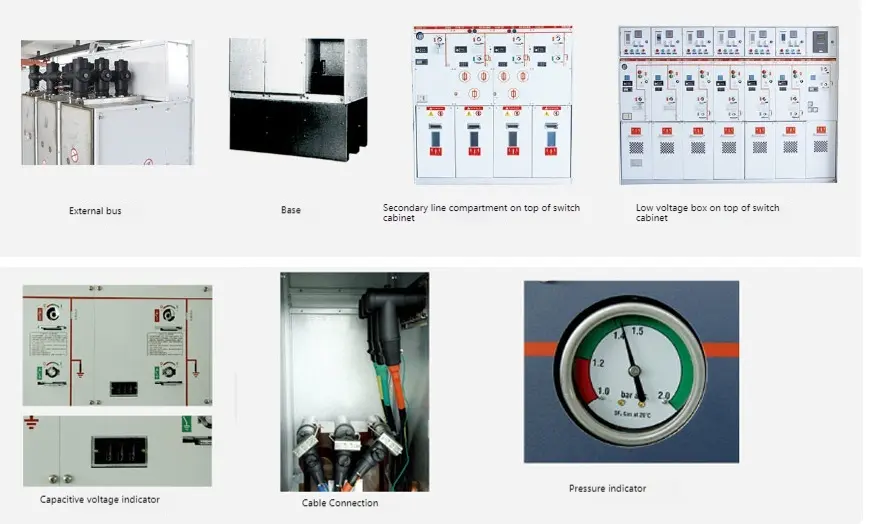

● Aksesoris opsional

◆ Hubungi bantu

Kabeh switching lan sirkuit breaker bisa dilengkapi 2no + 2NC nuduhake posisi saklar. Coil trip sing paralel (AC utawa DC) bisa diinstal ing papan pemugih lan sirkuit becer, lan komponen kontrol voltase sing kurang ana ing mburi panel ngarep.

◆ Indikasi Voltage

Indikator voltase capacitive nuduhake manawa bushing didakwa utawa ora, lan soket ing bisa digunakake kanggo fase nuklir.

◆ Curcuit Sircuit lan Indikasi Fault Ground

Supaya bisa nggampangake lokasi kesalahan, modul panguripan kabel bisa dilengkapi karo sirkuit cendhak lan indiktor kesalahan kanggo deteksi kesalahan sing gampang.

◆ Operasi Listrik

Iku rencana standar kanggo mekanisme operasi manual saka unit ngalih kabel lan unit transformer. Sampeyan uga bisa milih nginstal mekanisme operasi listrik. Ngalih kabel, sirkuit sirkuit vakum lan ngalih grounding kabeh dilakokno dening mekanisme sing ana ing mburi panel ngarep. Kabeh ngalih lan sirkuit breaker bisa dilakokno kanthi gagang operasi (konfigurasi standar), utawa bisa dilengkapi mekanisme operasi motor (aksesoris). Nanging, saklar grounding mung bisa dilakokno kanthi manual, lan mekanisme kanthi kemampuan nutup saiki sing diatur.

◆ Cabling

Sumbangan standar sesuai karo din47636 dipasang. Kabeh bushings duwe dhuwur sing padha saka lemah lan dilindhungi piring tutup ruangan kabel. Sawetara piring Cover bisa interlocked karo switch grounding, lan piring tutup rointa khusus uga bisa digunakake kanggo garis kaping pindho.

◆ Indikator Tekanan

Biasane dilengkapi indikator tekanan, sing dibentuk kanthi topi tekanan. Kajaba iku, kontak listrik bisa diwenehake kanggo nuduhake pengurangan tekanan.

◆ Kunci Key

Kunci utama kanggo sirkuil breaker, mateni switch lan switch sing bisa diinstal. Bisa dilengkapi karo kunci semi-papan perlindungan kunci, sing cocog kanggo sirkuit pemecahan, mateni switch lan switch sing diangkat.

◆ Quencher

Kabeh unit jaringan ring bisa dilengkapi tangkapan arter. Nalika arupane dumadi ing njero, Arresters Arc bakal kanthi otomatis nutup modul mlebu, kalebu modul D, De lan V, lan kabeh modul kabel bisa dilengkapi Arresor Arc. Dheweke kudu mrentah karo unit kasebut lan ora bisa ngganti. Tumindak saka Extinguisher Arc bisa dituduhake kanthi metode iki, lan kontak listrik ing Kabinet SF6 disambungake karo panel ngarep.

● Katrangan Program

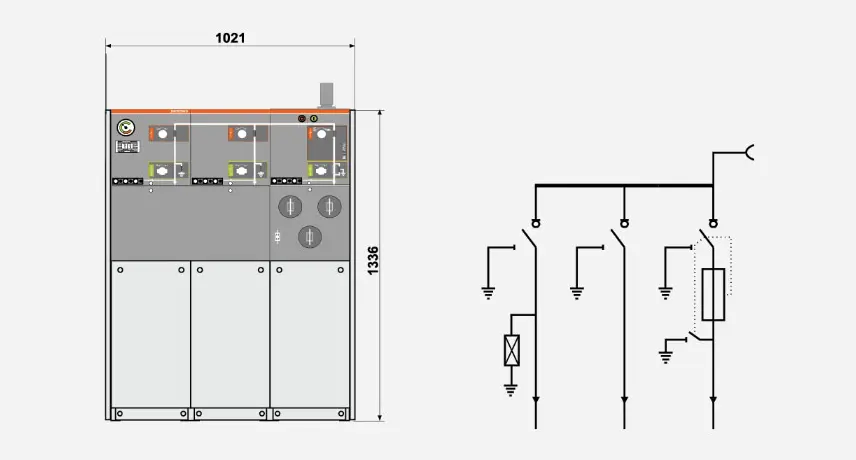

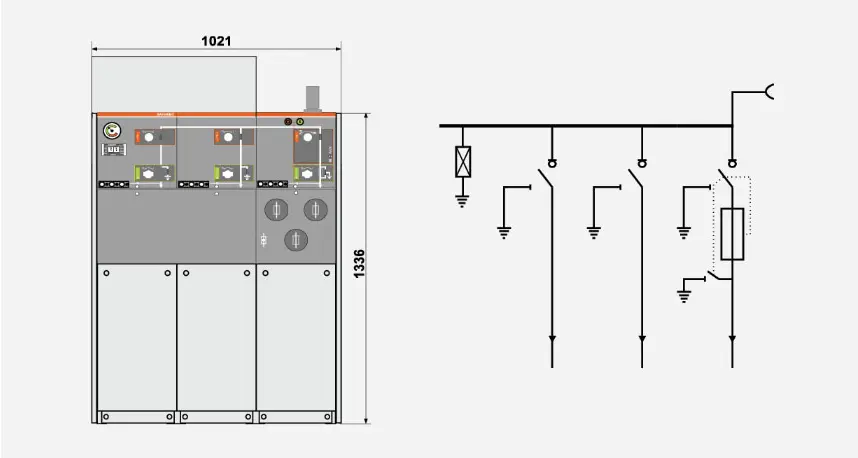

◆ SCEME 1 SA + CCF +

Instal kilat pethi ing bis lan tinggalake kanggo ekspansi.

CATETAN: Jumlah unit saklar ora kurang saka 3.

◆ Skema 2 CCF +

Instal penerbangan kilat menyang garis mlebu lan cadangan sing mlebu.

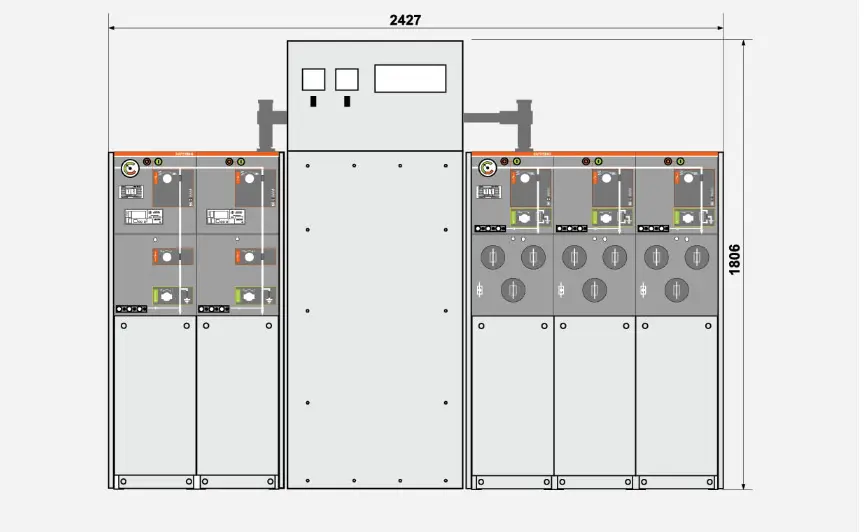

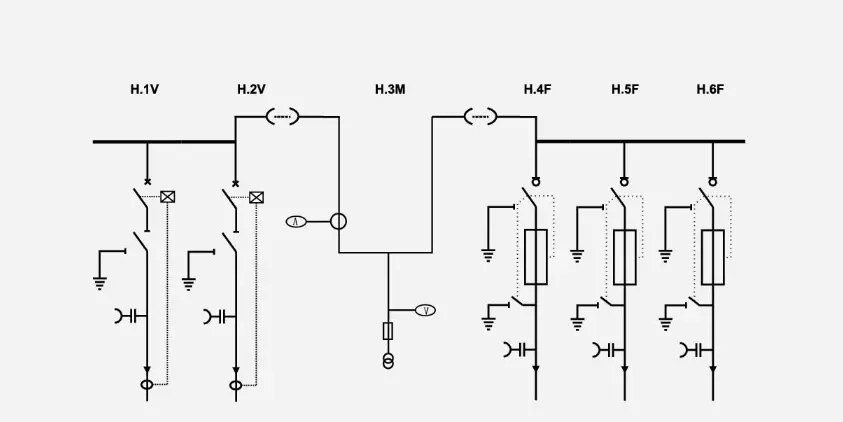

◆ Skema 3 w + m + fff

Pitungan sisih tekanan tinggi
