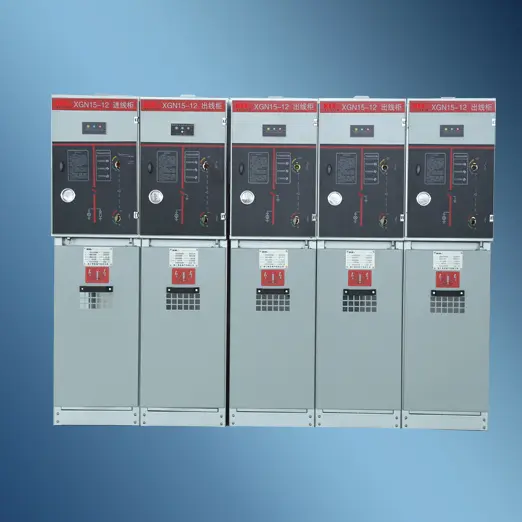

Unit utama hexazlueride cincin

● Aplikasi utama

XGN15-12 Tipe unit utama hexafluoride cincin sing cocog kanggo AC 50Hz lan sistem listrik, substasi, stasiun, rumah sakit, rumah sakit, ril lan papan liya.

● kahanan panggunaan

▶ Altitude: ≤ 1000 m. (Yen duwe syarat khusus, tandhani nalika mrentah)

▶ Suhu lingkungan: -25 ~ 40 ℃

Rata-rata kelembapan relatif rata-rata saben dina: ≤95%

▶ Kelembapan relatif saben wulan: ≤90%;

Gelar tahan Tahan Shock: 8 Gelar

▶ panggonan bebas saka getaran kasar, dampak, geni, korosi kimia lan jeblugan.

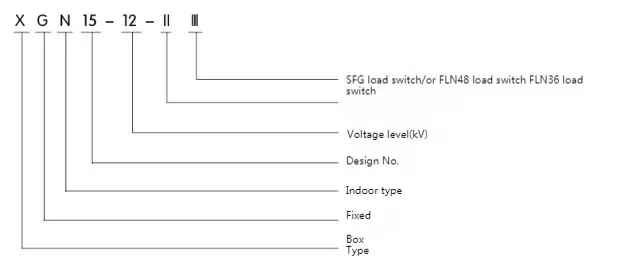

● model lan makna

● Kritérah ketemu

XGN15-12 Tipe unit utama hexafluoride cinger ketemu kritéria ing ngisor iki:

IEC298 · IEC265 · IECL29 · IEC694 · IEC420 · IEC56 · IEC56 · IEC529 · IEC932 · Gb3804 · GB3906 · GB11022

● paramèter lan dimensi teknis

● struktur lan komponen dhasar saka kabinet switch

◆ XAFULOURIDE RINGNE RINGA UNIT HEXAFLULERIDE CING: Kamar bis + Muat Ngoperasi Kamar kabel + Mekanisme operasi

◆ Switch Mable

Switch mbukak telung stasiun wis dipasang ing kamar ngalih. Nihan saklar beban digawe saka epoksi eposi lan diisi walirang hexafluoride (SF). ) Gas minangka medium insulasi, lan SF bisa diinstal ing kamar ngalih miturut syarat pelanggan. Meter kapadhetan gas utawa metity gas kanthi kontak weker.

◆ Ruangan kabel

Kabinet switching beban duwe kamar kabel, sing umume digunakake kanggo sambungan kabel, saengga kabel siji-inti, lan ing wektu sing padha, traformer lightning, pemulihan sing murah bisa diinstal ing papan sing akeh. Miturut desain standar, lawang lemari duwe jendhela pengamatan lan piranti interlock safety, lan piring ngisor ruangan kabel dilengkapi tutup seal lan clamp kabel kanthi ukuran dhukungan. Piring ngisor lan pigura lawang ngarep ruangan kabel bisa dicopot kanggo nggampangake instalasi kabel.

◆ Mekanisme Kneading, Mekanisme Interlocking lan kamar kontrol tekanan rendah

Kamaré rendah rendah kanthi interlock main peran Panel Kontrol ing wektu sing padha. Kamar sing rendah dilengkapi mekanisme operasi spring kanthi indikator lan piranti mekanik, lan uga bisa dilengkapi kumpulan bantu, mekanisme langsung kapas, kunci kunci lan piranti pangunci listrik. Ing wektu sing padha, papan ing ruangan rendang-voltase uga bisa dilengkapi sirkuit kontrol, ngukur instrumen lan relay perlindungan. Kabinet sudhut 750mm duwe rong kamar sing kurang voltase, sing bisa dilengkapi aksesoris luwih akeh. Kabinet switch XGN15 kabeh bisa dipérang dadi rong bagéan, sisih ndhuwur kabinèt kalebu kamar bis, mekanisme operasi, ruangan operasi, sing dipisah saka kamar kabel ngisor. Mula, peralatan sing diinstal ing unit ndhuwur bisa dadi aman lan gampang dibeberake lan dibayar maneh, lan kabeh unit ndhuwur bisa diganti.

◆ Ruangan bis

Ruangan bis disusun ing sisih ndhuwur kabinet. Ing kamar bis, bus utama disambungake lan mlayu liwat larik lemari labane

◆ Komponen dhasar sakaxgn15-12 Tipe unit utama hexafluoride cincin

▶ Switch FlN36 dikembangake lan diprodhuksi dening perusahaan kanthi ngenalake teknologi asing lan miturut syarat sistem daya domestik.

▶ Switch Muat duwe telung negara: nutup, mbukak lan grounding. Kontak dinamis lan statis saka ngalih muatan dilebokake ing cangkang epoksi resin epoksi sing divoksi kanthi struktur, lan sf. Gas kasebut minangka medium ekspresif busur, lan tekanan udara yaiku 14bar. Saben ngalih muatan disegel lan ora bisa diurus, lan barometer bisa dipilih kanthi kapisah. Cara instalasi khas ngalih kabinet jaringan cincin yaiku nyelehake pemasangan baja ing antarane kamar kabel lan ruangan bis lan nginstal kanthi horisontal. Cara instalasi iki ngisolasi ruangan bis saka kamar kabel kanggo nyukupi syarat safety sing paling ketat kanggo operasi lan pangopènan. Yen Arc dumadi ing njero, ana titik lemah sing ora struktural ing mburi sulih cangkang switch, sing bakal dibasuh, lan banjur katup penyelupan busur ing kabinet bakal dituntun ing njaba kabinet.

▶ Load ngalih duwe rong mekanisme operasi spring tunggal (k-jinis) lan mekanisme operasi spring spring (tikel listrik bisa ditambahake ing ndhuwur rong jinis mekanisme sing adoh.
