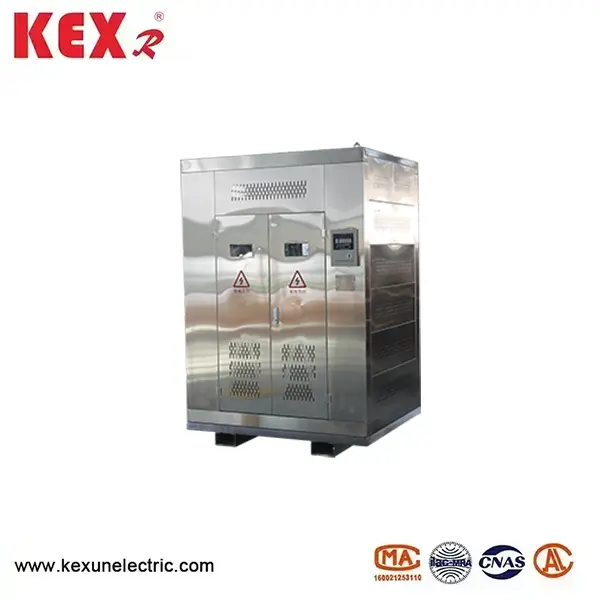

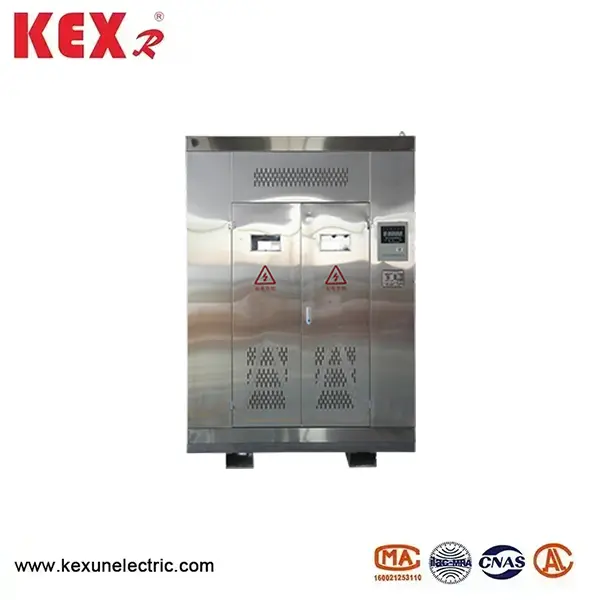

Transformer pertambangan jinis garing
Transformer pertambangan tipe jinis garing, sing diprodhuksi khusus dening Kexun Electric ing pabrik China, cocog kanggo trowongan inlet udara utama, lan uga cocog karo terowongan udara utama, lan uga cocog karo lingkungan sing lembab minangka trafo listrik kanggo lampu mine utawa traksi listrik.
Model: Ksg
Merek: KEXR
Model: Ksg
Merek: KEXR
● Nggunakake konformasi pertambangan jinis garing KSG
▶ Altitude: ora ngluwihi 1500m, kahanan khusus bakal dijawab kanthi kapisah;
▶ suhu lingkungan: suhu maksimal + 40 "c, suhu rata-rata saben wulan + 25 * c, suhu minimal -20 * c
▶ kelembapan relatif udhara ora ngluwihi 95% (ing + + 1 ° C);
▶ Ing lingkungan gas utawa uap sing ora ngrusak insulasi;
▶ Dipasang ing tambang bawah tanah ing endi ana bledug batu bara, nanging ora ana bebaya jeblugan;
▶ Waveform saka voltase sumber daya listrik kira-kira gelombang sine;
● Transformer Ksg Tandha Tandha Tandha Tandha Melu Standar ing ngisor iki
GB / T12173-2008 Umum Elektronik otomatis kanggo pertambangan
GB1094.11-2007 Transformer daya jinis garing
GB / T10228-2013 paramèter teknis lan syarat kanggo transformer daya jinis garing
GB / T3955-2006 Transformer Power Trenformer Mining
Tingkat Perlindungan GB4208-2008
GB / t17-1998 Pandhuan beban kanggo transformer daya jinis garing
Peralatan listrik GB3836.1-2010 kanggo lingkungan gas sing njeblug bagean 1: Syarat umum
Peralatan listrik GB3836.2-2010 kanggo swasana gas sing njeblug bagean 2: desain jinis letteran "Proflosion, Pabrik, lan pemeriksaan daya sing cocog kayata GB1094.1-2013 Power Transferons.
● Karakteristik Transformer Mining Tipe Tandha KSG
Pertambangan Jinis Type-jinis Transformer Ksgg duwe kemampuan bukti-kelembapan sing kuwat, kinerja retaranto sing apik, lan bahan insulasi kanthi karakter sing mbebayani, ora bisa nyepetake lingkungan, lan gampang njaga.
Coil dhuwur voltase saka transformer jinis garing digawe digawe saka tumpukan kawat sing berkualitas tinggi, lan nggulungake tumpukan kanthi kualitas epoksi kanthi vakum. Coil rendah-voltase digawe saka hinding foil lan ngasilake tumpukan lapisan insulasi prestasi sing dipesthekake. Wesi wesi kasebut nganggo konduktivitas magnetik dhuwur sing berkualitas tinggi lembar baja silikon berorientasi kanthi ekspansi cilik hysteresis saka kumpulan sing padha. Nganggo lapisan lapisan eposive kanggo segel lan nyegah karat. Overload kapasitas transformer jinis garing: ing sangisore pendinginan alami (sawijining), kapasitas kakehan diijini kanggo nyukupi syarat ing tabel ing ngisor iki (suhu sekitar):
|
Overcurrent% |
20 |
30 |
40 |
50 |
60 |
70 |
|
Wektu mlaku (m) |
Terus |
120 |
60 |
20 |
50 |
1 |
Sistem konformasi suhu kanggo transformer pertambangan Tandha Tandha Tandha Ksg dumadi saka pengontrol suhu lan suhu sing ukurane diinstal ing sisih ndhuwur tumpukan voltase, yaiku titik produk sing paling panas. 1T kontrol konformasi ing transformer lan nampilake suhu papan panas saka tumpukan A, B, lan C sajrone operasi transformer kasebut. Yen suhu of Transformer Tumping dhuwur amarga operasi utawa kesalahan, kontroler suhu bakal ngetokake weker lan perjalanan, lan sistem kontrol suhu bakal lelungan weker kanggo alarm lan perjalanan. Nalika nggunakake pendinginan udara sing dipeksa, kontrol suhu nemtokake input utawa ngalihake penggemar sistem lingkungan penyejukan adhedhasar suhu sing nduwurke tumpukan. Antarmuka komunikasi RS485 uga bisa diinstal kanggo Remote Management. Casing produk nduweni level perlindungan P21 utawa luwih dhuwur

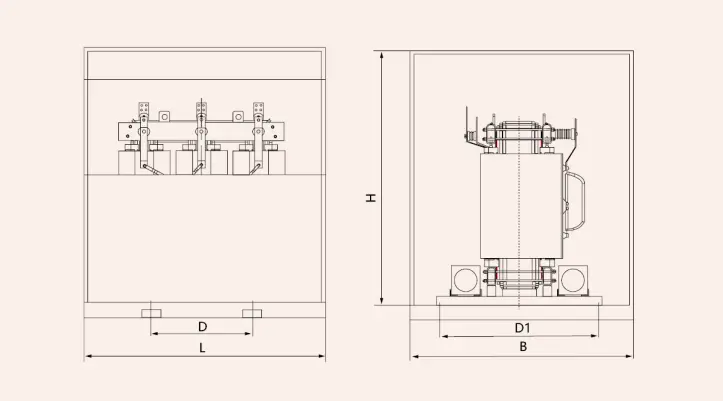

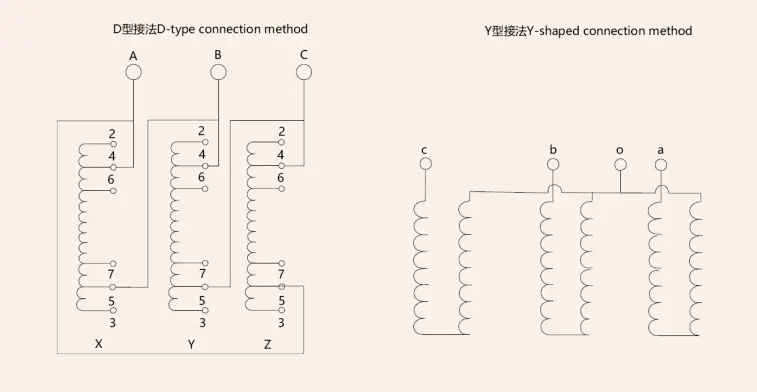

● Gambar Skematik lan Ukuran Instalasi Tipe Tandha Tandha Tandha Ksg
◆ Parameter Teknik saka Tipe Tandha Tandha Tandha Tandha
|
Kapasitas sing dirating (kVA) |
Kombinasi voltase banjur tutul Range (%) |
Nomer Group |
Ora ana Mundhak |
Muas |
Ora ana saiki (%) |
Circuit Circuit Impedance (%) |
Bobot (kg) |
Dimensi l * w * hmm |
||
|
HV (Kv) |
HV Pungkasan |
LV (KV) |
||||||||
|
50 |
6 Utawa 10
|
2 * ± 2,5 Utawa ± 5 |
1.2 0.69 0.4 |
Dy11 YD11 |
0.27 |
1 |
2 |
4
|
450 |
1000x900x1050 |
|
80 |
0.37 |
1.38 |
1.5 |
600 |
1050x950x1100 |
|||||
|
100 |
0.4 |
1.57 |
1.5 |
650 |
1100x950x1200 |
|||||
|
125 |
0.47 |
1.85 |
1.3 |
700 |
1250x1000x1300 |
|||||
|
160 |
0.54 |
2.13 |
1.3 |
850 |
1300x1050150 |
|||||
|
200 |
0.62 |
2.53 |
1.1 |
1000 |
1300x1100100 |
|||||
|
250 |
0.72 |
2.76 |
1.1 |
1150 |
1300x1100x1550 |
|||||
|
315 |
0.88 |
3.47 |
1 |
1300 |
1400x1150x1550 |
|||||
|
400 |
0.98 |
3.99 |
1 |
1500 |
1450x1200x1600 |
|||||
|
500 |
1.16 |
4.88 |
1 |
1700 |
1450x1200x1700 |
|||||
|
630 |
1.3 |
5.96 |
0.85 |
6 |
1800 |
1550x1200x1700 |
||||
|
800 |
1.52 |
6.96 |
0.85 |
2100 |
1600x1200x1800 |
|||||
|
1000 |
1.77 |
8.13 |
0.85 |
2500 |
1700x12501800 |
|||||
|
1250 |
2.09 |
9.69 |
0.85 |
2950 |
1750x1250x1900 |
|||||
|
1600 |
2.45 |
11.7 |
0.85 |
3500 |
1800x1400x2000 |
|||||
