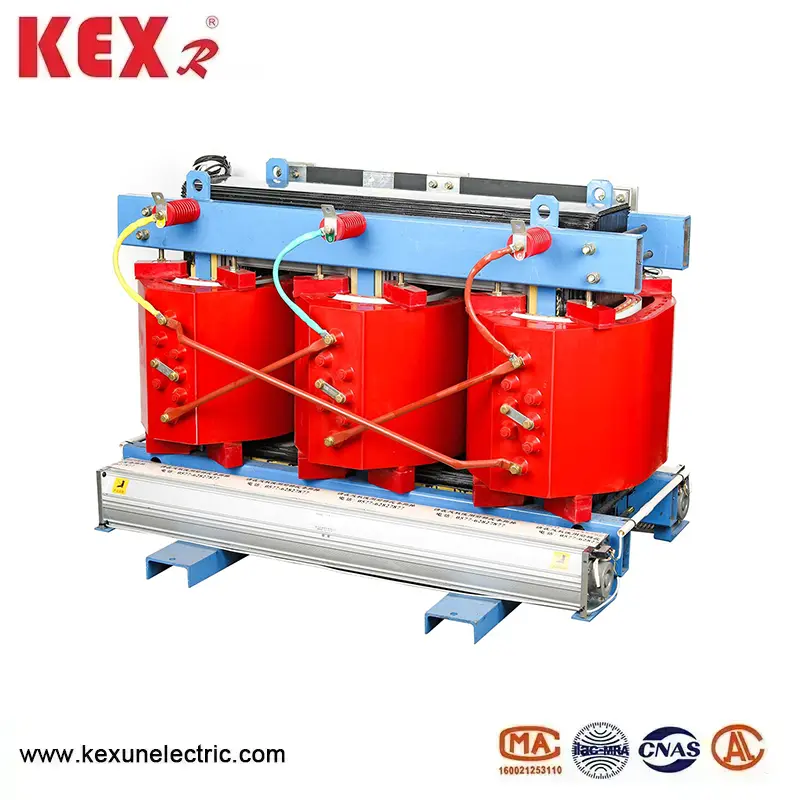

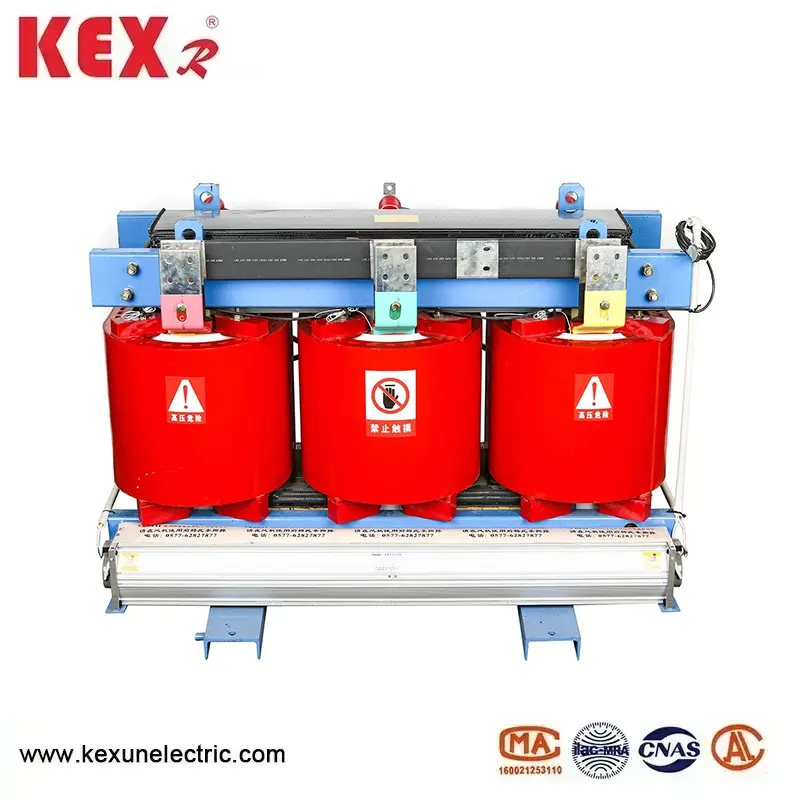

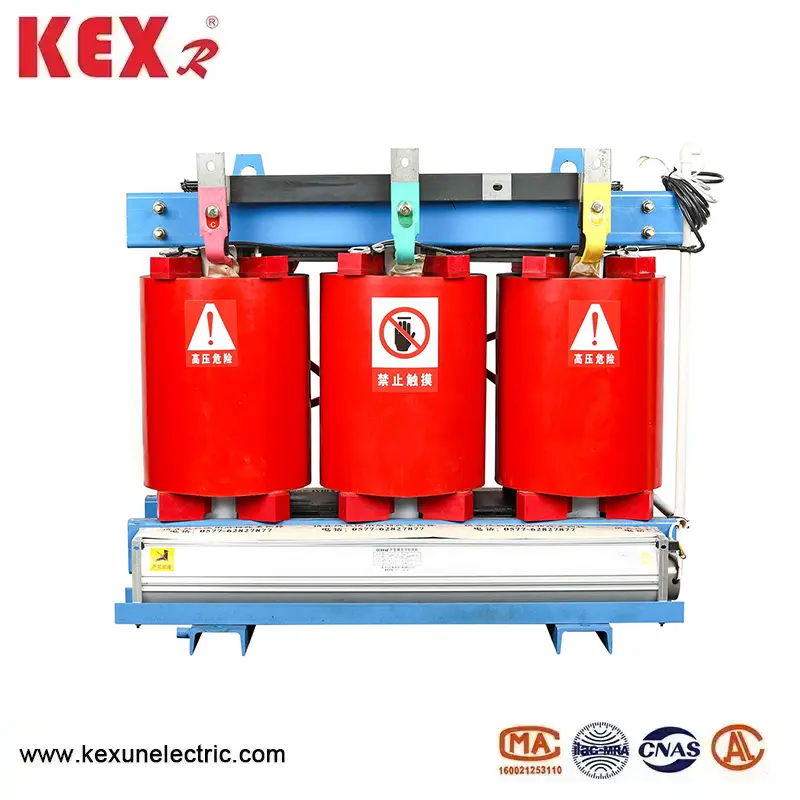

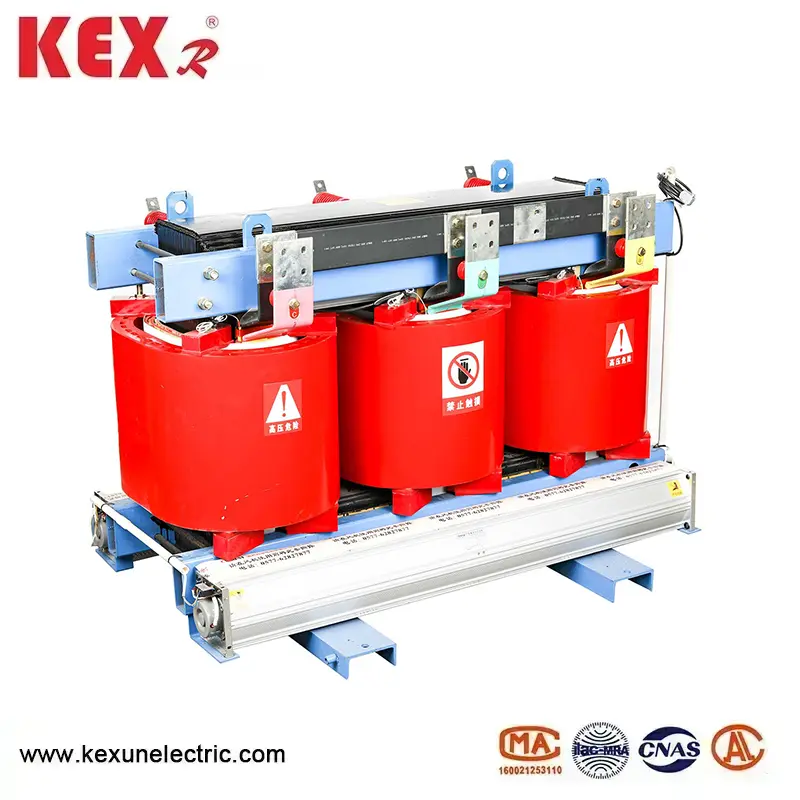

Resin Tipe Tipe Tipe Insulated Resin
Suplian SCB10 SeriS Resin Transformer Tipe Terilis kanthi mandhiri kanthi pabrik Kexun ing pabrik China duwe karakteristik geni, pencegahan geni, kanthi polusi, lan bisa diinstal langsung ing pusat beban. Dilengkapi Controller suhu cerdas, nduweni fungsi alarm kesalahan, weker utawa alarm, trip tlinda lan rem ireng.
Model: SCB10
Merek: KEXR
Model: SCB10
Merek: KEXR
● Komponen saka jinis transformer jinis garing sing terisolasi
◆ Core saka transformer jinis garing resin
Intine wesi digawe saka lembar baja baja silikon kanthi kualitas tinggi, kanthi struktur sendi sing cenderung. Kolom core diikat karo tape adesif non-tenunan F-Kelas, lan lumahing wesi ora ana gandhengane karo epoksi sing ora ana, lan gangguan inti wesi, lan pengikat inti, lan pengikat wesi, bisa nambah perawatan tampilan khusus kanggo nambah kualitas tampilan produk.
◆ Tumpukan voltase murah
Tanduran intine resin sing resin terisolasi Tipe-voltase nganggo struktur foil, sing ngrampungake masalah sudut helix axix nalika nggunakake kawat sing nduwure tumpukan, nggawe luwih seimbang. Ing wektu sing padha, gulu kasebut nganggo saluran udhara penyejukan sumbang, nambah kemampuan dissipasi panas. TDMD epoxy resin PRepreg digunakake ing lapisan sing nduwurke tumpukan, lan kabeh diobati lan dibentuk.
Vesion Tinggi Tinggi Tinggi SCB10 Series Transformer Tandha SCHB10
Tumpukan voltase dhuwur yaiku matak vakum kanthi nggunakake epoksi kanthi pangisi, banget nyuda lokal ngeculake lan nambah kekuatan listrik coil. Tembok batin lan njaba saka nduwurke tumpukan diajukake nganggo piring bolong serat, nambahi kekuatan mekanik saka coil lan ningkatake cirkuit produk sing tiba-tiba bisa retak.
Proses manufantur
Coil saka jinis transformer jinis scb10 sing terisolasi yaiku tatu ing mesin gabungan kanthi tliti sing dhuwur, lan tumpukan sing kurang voltase nganggo struktur tumpukan foil. Nalika kapasitas transformer akeh, ana saluran ventilasi. Sawise tumpukan wis rampung, pangatusan vakum ditindakake, lan proses pouring lan curing rampung dioperasikake miturut syarat proses, kabeh proses kudu dipantau lan diatur miturut kahanan kasebut. Proses pabrik precision resisi njamin kumpulan kasebut ora duwe gelembung utawa kekurangan, nyebabake operasi sing berkualitas transformer.
◆ Sistem Kontrol Suhu lan Sistem Penyopian Udara
Salib mili ndhuwur penggemar pendhudhuk sing ndudhuk, sing duwe karakteristik murah, lan tampilan suhu sing apik banget, sing nambah keamanan suhu cerdas saka SCB10 Type cerdas.
◆ Nglindhungi Casing lan Output busbar
Nihan pelindung nyedhiyakake perlindungan keamanan luwih akeh kanggo transformer, kanthi tingkat panglindhungi IP20, lsp23, lsp, garis metu saka tahan karat, lan liya-liyane, bisa digunakake kanggo pangguna baja, lan cara metu saka sisih ndhuwur bisa digunakake kanggo pangguna.

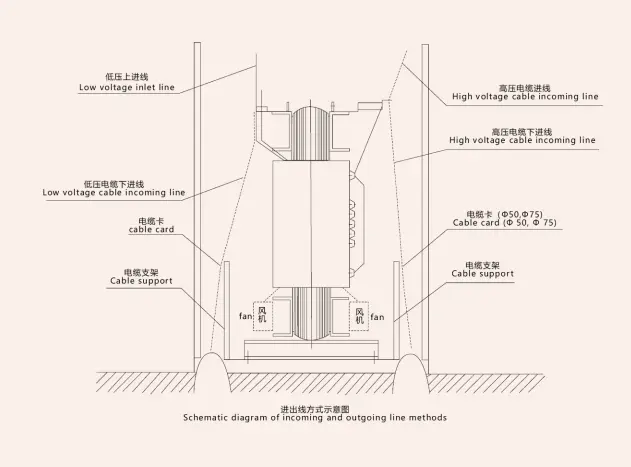

◆ Cara Laris Transformer Transformer
Garis metu konvensional, busbars terlampir standar, lan garis-garis metu saka standar bisa diprodhuksi miturut macem-macem bentuk antarmuka, lan metode metu khusus uga bisa dirancang miturut pangguna.
◆ Related Standar & Parameter
GBT10228-2015.Gb1094.11-1-2007
JBT10088-2004, GB4208-1993
Voltase sing dhuwur: 10 (11,10.5,5,6.6,6.3,6) KV
Rated voltase: 0.4kv
Klompok Sambungan: Dyn11 utawa Yyno
Range Tap Voltase Dhuwur: + 5 utawa + 2x2.5%
Tingkat Insulasi: LL75AC35 / LI0ac5
Frekuensi: 50Hz

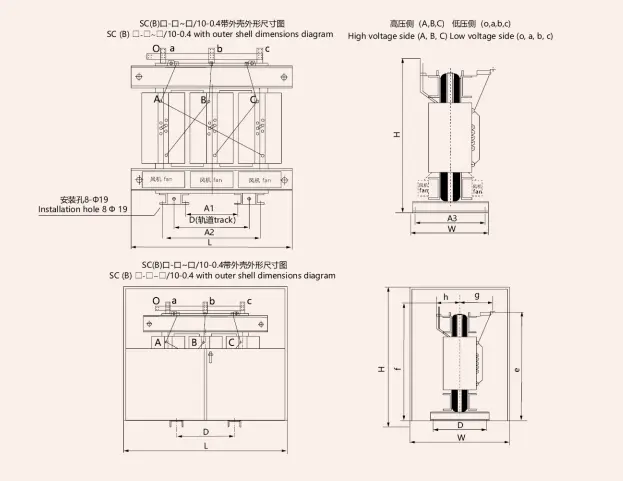

Diwang lan Ukuran Pemainan lan Instalasi Tipe Scb10 Transformer
◆ Parameter Teknik Tipe Tipe 10KV SCB10 Transformer
|
Dirating kapasitas (kVA) |
Kombinasi voltase lan tutul kisaran (KV) |
Klompok
Nomer |
Ora Mbukak rugi |
Suhu sistem insulasi beda-beda (KW) |
Ora
Mbukak
Saiki (%) |
Cekak sirkuit impe Tari (%)
|
Bobot
(kg) |
L * W * H mm |
Instalasi
Ukuran (Mm) |
L * W * H (Karo Shell) |
||
|
HV
(Kv) |
Tekanan divisi voltase dhuwur |
Lv
(Kv) |
||||||||||
|
120 ℃ |
||||||||||||
|
30 |
6 6.3 6.6 10 10.5 11 |
± 2,5 ± 5 |
0.4 |
Dyn11
Yyn0 |
0.19 |
0.71 |
2 |
4 |
270 |
590 * 500 * 640 |
400/400 |
1000x900x1050 |
|
50 |
0.27 |
1 |
2 |
360 |
620x550x670 |
400/400 |
1000x900x1050 |
|||||
|
80 |
0.37 |
1.38 |
1.5 |
510 |
680x580x710 |
400/450 |
1050x950x1100 |
|||||
|
100 |
0.4 |
1.57 |
1.5 |
570 |
720x600x720 |
400/450 |
1100x950x1150 |
|||||
|
125 |
0.47 |
1.85 |
1.3 |
600 |
860x650x850 |
550/550 |
1250x1000x1300 |
|||||
|
160 |
± 2 * 2,5
± 5 |
0.54 |
2.13 |
1.3 |
730 |
900x710x890 |
550/550 |
1300x1050150 |
||||
|
200 |
0.62 |
2.53 |
1.1 |
850 |
940x750x980 |
550/660 |
1300x1100100 |
|||||
|
250 |
0.72 |
2.76 |
1.1 |
980 |
960x770x1030 |
660/660 |
1300x1100x1550 |
|||||
|
315 |
0.88 |
3.47 |
1 |
1130 |
1020x790x1060106010 |
660/660 |
1400x1150x1550 |
|||||
|
400 |
0.98 |
3.99 |
1 |
1330 |
1060x880x1100 |
660/820 |
1450x1200x1600 |
|||||
|
500 |
1.16 |
4.88 |
1 |
1480 |
1080x900x1160 |
660/820 |
1450x1200x1700 |
|||||
|
630 |
1.3 |
5.96 |
0.85 |
6 |
1580 |
1200x920x1150 |
820/820 |
1550x1200x1700 |
||||
|
800 |
1.52 |
6.96 |
0.85 |
1910 |
1260x920x1260 |
820/820 |
1600x1200x1800 |
|||||
|
1000 |
1.77 |
8.13 |
0.85 |
2260 |
1320x940x1300 |
820/820 |
1700x12501800 |
|||||
|
1250 |
2.09 |
9.69 |
0.85 |
2660 |
1380x950x1380 |
820/820 |
1750x1250x1900 |
|||||
|
1600 |
2.45 |
11.7 |
0.85 |
3180 |
460x1120x1490 |
1070/1070 |
1850x14x2000 |
|||||
|
2000 |
3.05 |
14.4 |
0.7 |
3600 |
490x1120x1620 |
1070/1070 |
1900x1450x2200 |
|||||
|
2500 |
3.6 |
17.1 |
0.7 |
4220 |
520x1120x1760 |
1070/1070 |
1950x1500x2200 |
|||||
|
3150 |
5.14 |
22.5 |
0.6 |
5000 |
600x1120x1860 |
1070/1070 |
2000x1550x2300 |
|||||
|
4000 |
5.96 |
27 |
0.6 |
6300 |
680x1120x2150 |
1070/1070 |
2100x1600x2600 |
|||||
