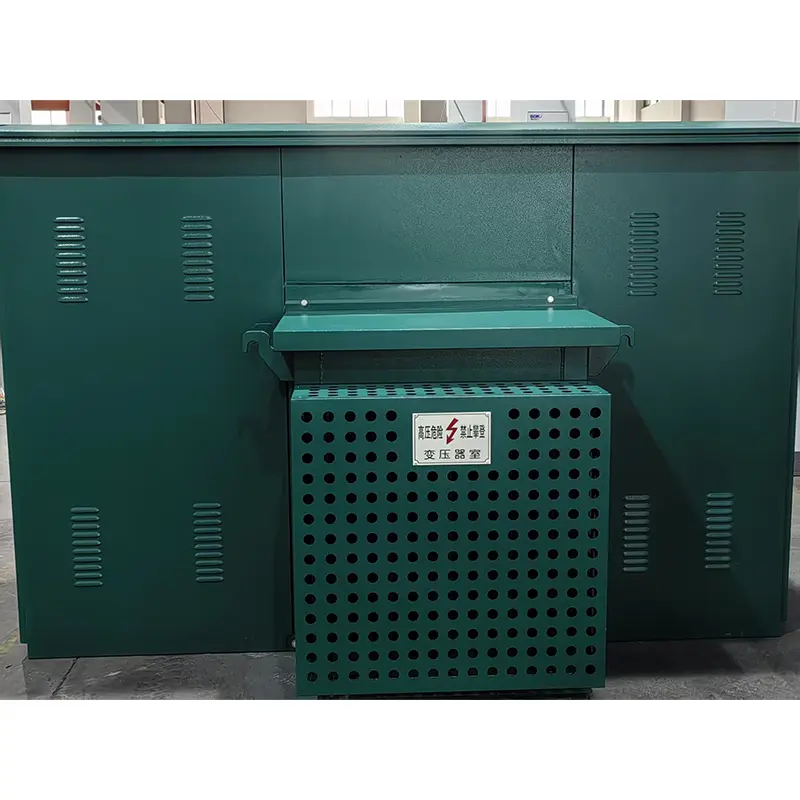

Substasi Langsung Amérika

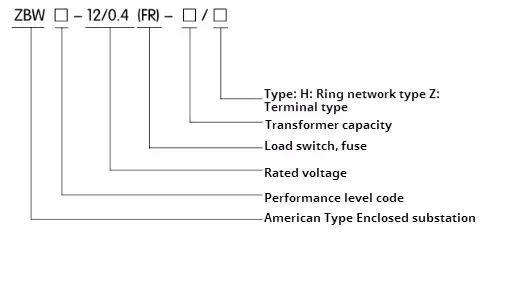

● model tegese zbw-12 jinis jinis amerika sing tertutup

● Karakteristik struktur antrir sing terlampir

1. Tipe Amerika sing ditutup nganggo struktur kompak, volume cilik, mung udakara 1/3 ~ 1.5 saka trafo kothak Eropa kanthi kapasitas kasebut, kanthi temenan.

2. Struktur sing ditutup kanthi lengkap lan lengkap, ora ana jarak insulasi sing dibutuhake, lan keamanan pribadi dilindhungi kanthi ora dilindhungi.

3. Ketik jinis Amerika nggunakake kabel voltase dhuwur kanggo loro jaringan ring lan terminal, kanthi mode sumber daya fleksibel lan linuwih sing dhuwur.

4. Kinerja transformer sing apik: kerugian kurang, swara murah lan suhu suhu sing kurang; Kapabilitas kakehan kapabilitas, resistensi sirkuit cendhak lan resistensi pengaruh.

5. Ketemu kabeh jinis syarat feed-voltase murah, sing bisa dipilih miturut skema utawa dirancang dhewe;

6. Ana rong jinis kepala kepala kabel: 200A sikut plug lan 600 a "T" "ketik konektor kabel tetep, loro sing bisa dilengkapi tarapan zoinc oxide kanthi lengkap. Kepala kabel jinis 200A bisa dipasang lan ora dipasang kanthi beban lan uga bisa main peran ngalihake ngisolasi.

● sekring

Sisih voltase dhuwur saka jinis terlampan jinis Amerika diwenehake kanthi perlindungan lengkap dening Series perlindungan serep lan plug-in, sing gampang dianjurake; Semalat pangreksan serep minangka sekring sing mbatesi sumunar ing ngisor minyak kanthi kapasitas break gedhe. Mung nalika transformer gagal ing njero sacara internal, plug-in fuse dilengkapi sekring sensitif dual, sing bisa nyedhiyakake perlindungan kaping pindho lan suhu. Sawise sekring sensitif dual diunekake, inti sekring bisa gampang diganti ing situs.

● Urutan lan operasi operasi

1. tata letak

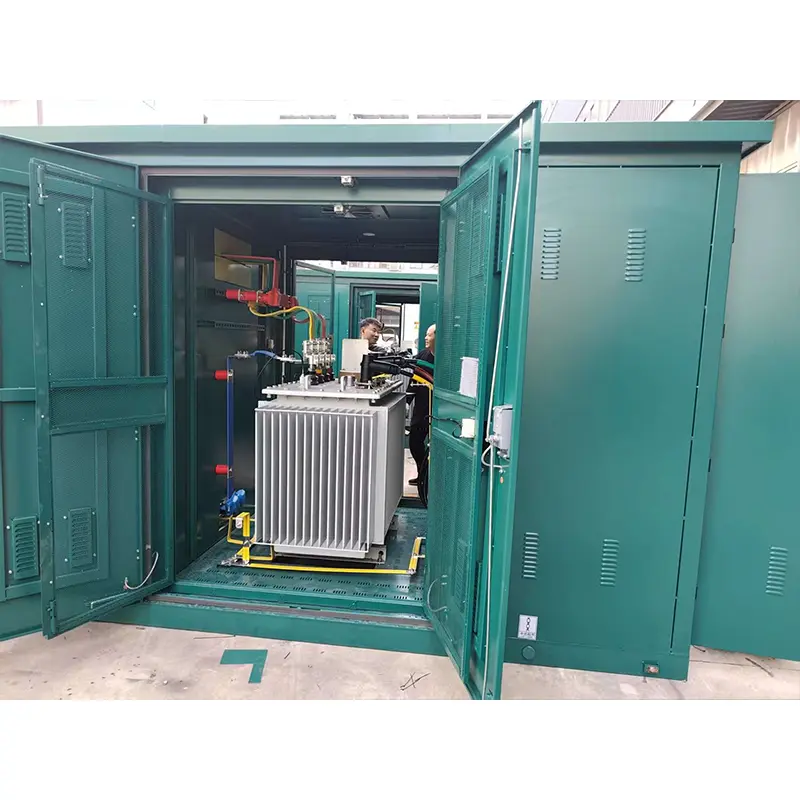

Kanggo bentuk lan struktur 10KV zbw-12 jinis gabungan sing ditutup, deleng Gambar 2 lan Gambar 3. Tangki minyak dipérang dadi rong bagéan yaiku tank ndhuwur yaiku tank minyak. Kaloro bagean kasebut mung disambungake listrik, nanging lenga diblokir. Gambar skematis ditampilake ing Gambar 1, sing "Aku" lan "Aku" minangka feeders jaringan, "ll" cabang minangka cabang transformer, lan "V" minangka output voltase rendah. Substasi bisa digunakake ing sistem pasokan listrik lan sistem terminal, lan konversi gampang banget. Feed saka garis lan "Lⅲ" cabang diuripake kanthi ngalih muatan jaringan ring. Ing wektu sing padha, terminal mlebu ing sisih dhuwur saka transformer kasebut dilengkapi karo sekring pangayoman serep lan sekring plug-in kanggo nglindhungi kesalahan sing cendhak lan perlindungan ing cabang cabang. Ing wektu sing padha, piranti tampilan voltase dhuwur lan arresters kilat uga bisa diinstal. Pungkasaning transformer sing kurang voltase yaiku output sawise ngliwati meter lan pemecahan sirkuit rendah.

● dimensi lan bobote zbw-12 jinis american glates

2. sekring perlindungan serep

Disambungake ing seri kanthi sekring plug-in ing cabang transformer (deleng R1 lan R2 ing Gambar 2) kanggo mbentuk sekring perlindungan lengkap. Mung ngunekke nalika ana kesalahan sirkuit cendhak ing njero substasi, saengga kemungkinan jotosan sithik banget. Iki dipasang ing tangki minyak ndhuwur, lan tank minyak kudu dibukak yen bisa dianyari.

3. Fuse plug-in

◆ Nanggung inti duwe sensitivitas dual (suhu lan saiki), yaiku, yaiku lebur nalika sisih beban gagal (kakehan suhu sing gedhe banget). Plug-In lan gabungan perlindungan serep digunakake ing seri, sing bisa nglindhungi kisaran saka saiki (kaping pirang-pirang) nganti saiki (pirang-pirang puluhan kilo), lan arus mecah maksimal yaiku 50ka.

◆ Cocog saka sekring serep lan plug-in secara langsung mengaruhi kinerja kabeh. Deleng tabel ing ngisor iki kanggo bagean pedoman pemilihan sekring ing jinis 10KV Anting-bahan sing dienggo. CATETAN: Sampeyan ora cocog kanggo jinis-jinis substrions liyane.
