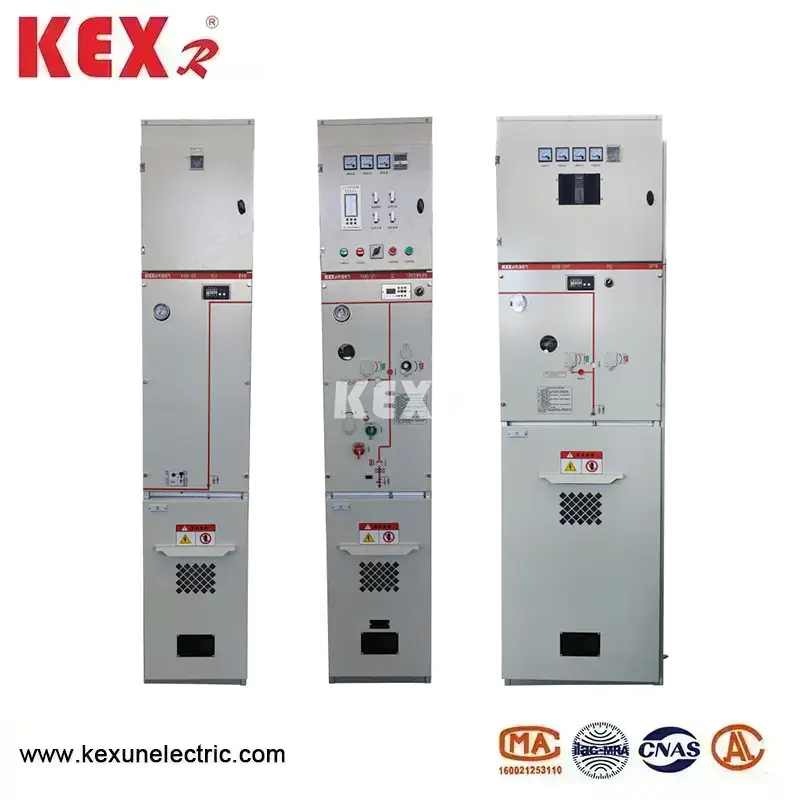

Kabinet Switchgear Gas Insulate Ramah Lingkungan
Kabinet Switchgear Insulate Gas Ramah Lingkungan sing diprodhuksi dening pabrik China Kexun Electric Co., Ltd nduweni karakteristik struktur sing prasaja, operasi fleksibel, interlocking sing dipercaya lan instalasi sing trep, lan utamané cocok kanggo distribusi daya ing wilayah kutha, gardu sekunder cilik, stasiun switch, kothak cabang kabel, gardu jinis kothak, industri lan perusahaan pertambangan, perusahaan angin, industri lan pertambangan, perusahaan listrik, pusat perbelanjaan, industri lan pertambangan. stadion, sepur, trowongan lan panggonan liyane.
Model: KXHB-12
Merk: KEXR
Model: KXHB-12
Merk: KEXR

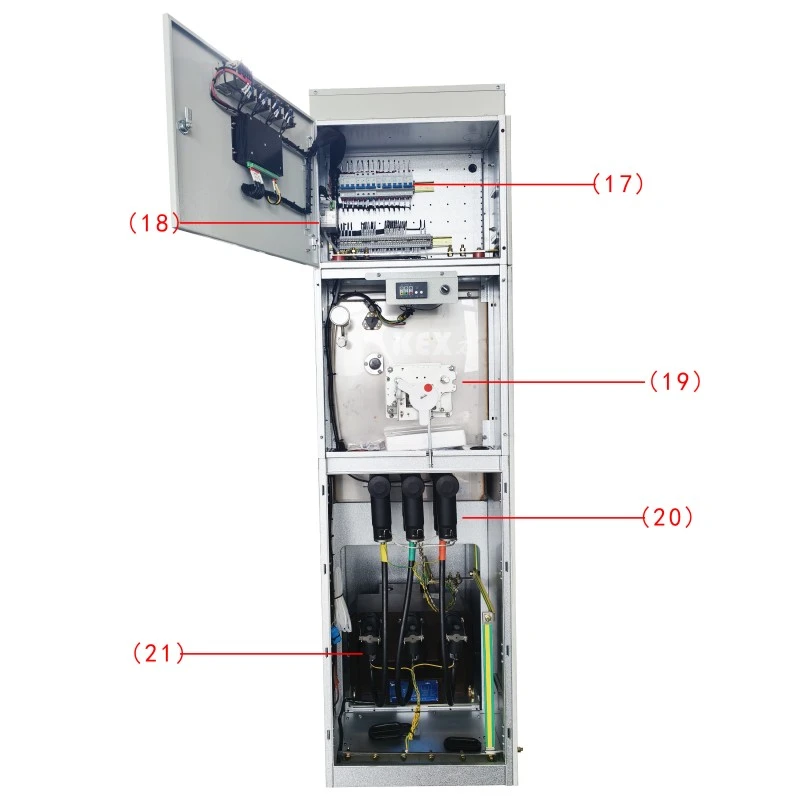

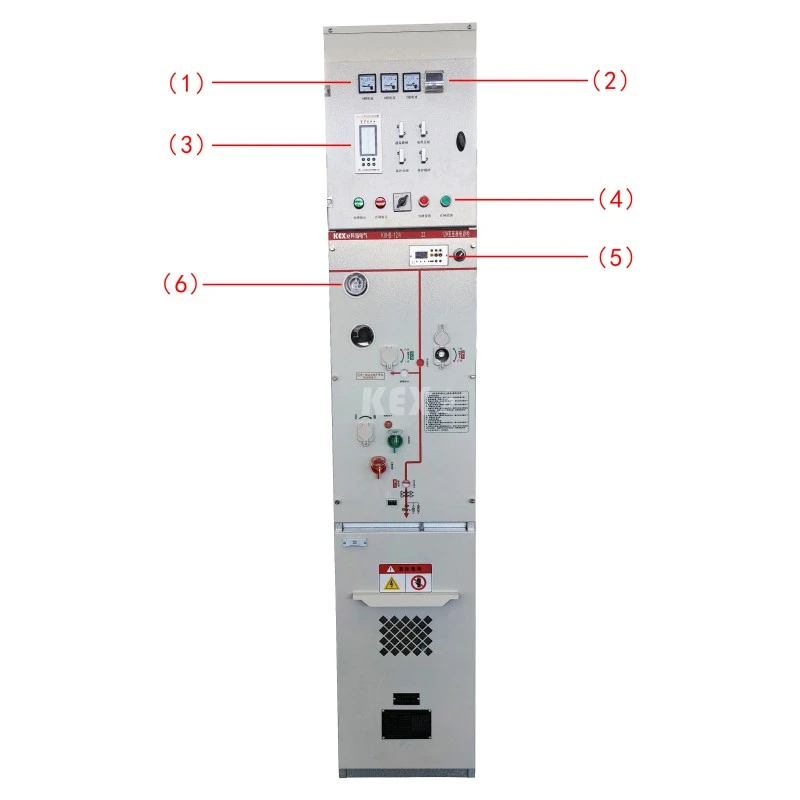

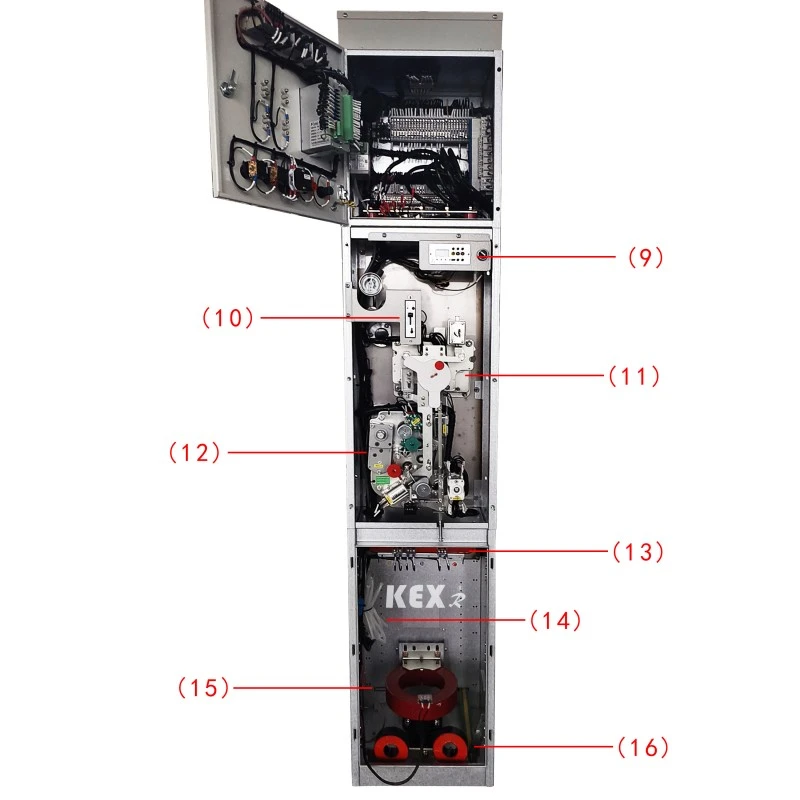

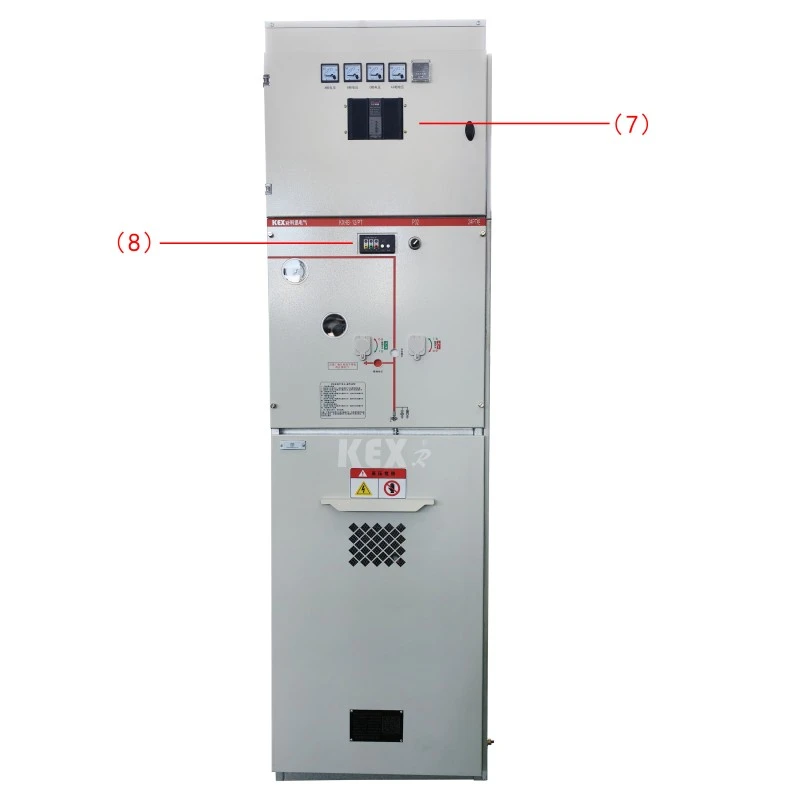

●Komponèn

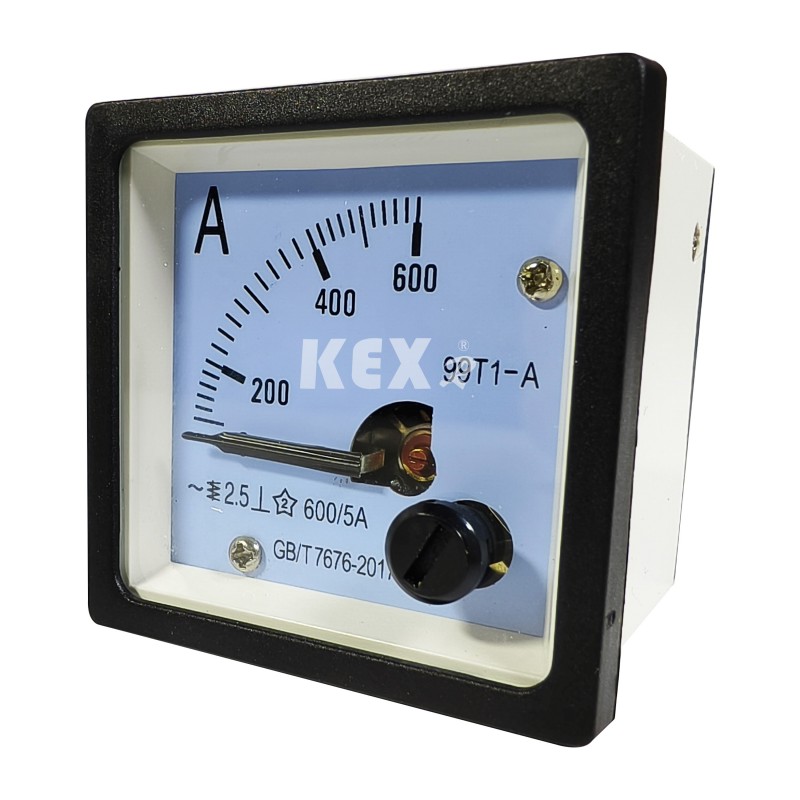

1. Amperemeter

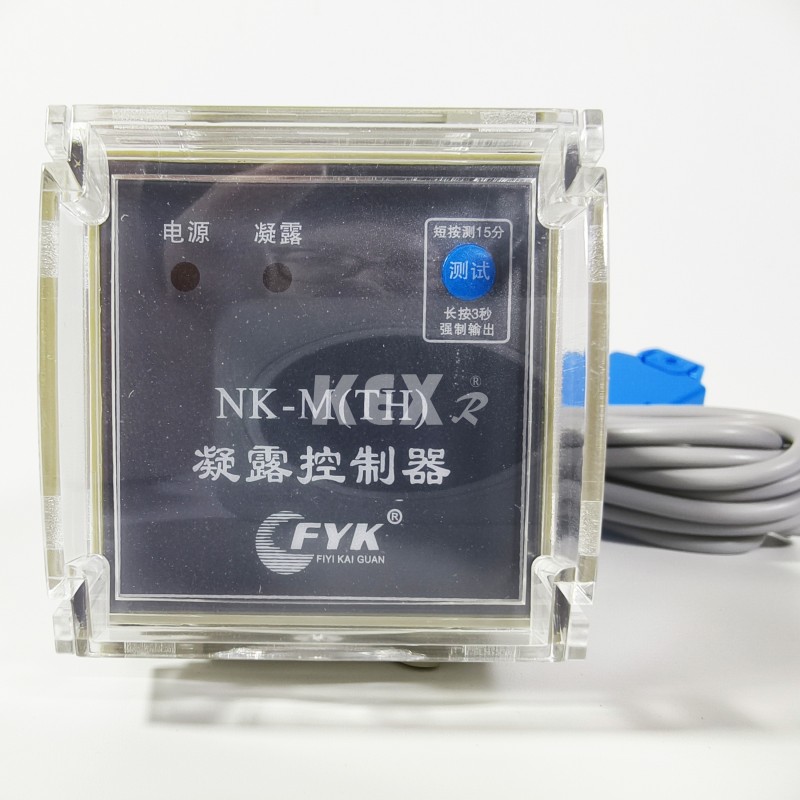

2. Kontrol kondensasi

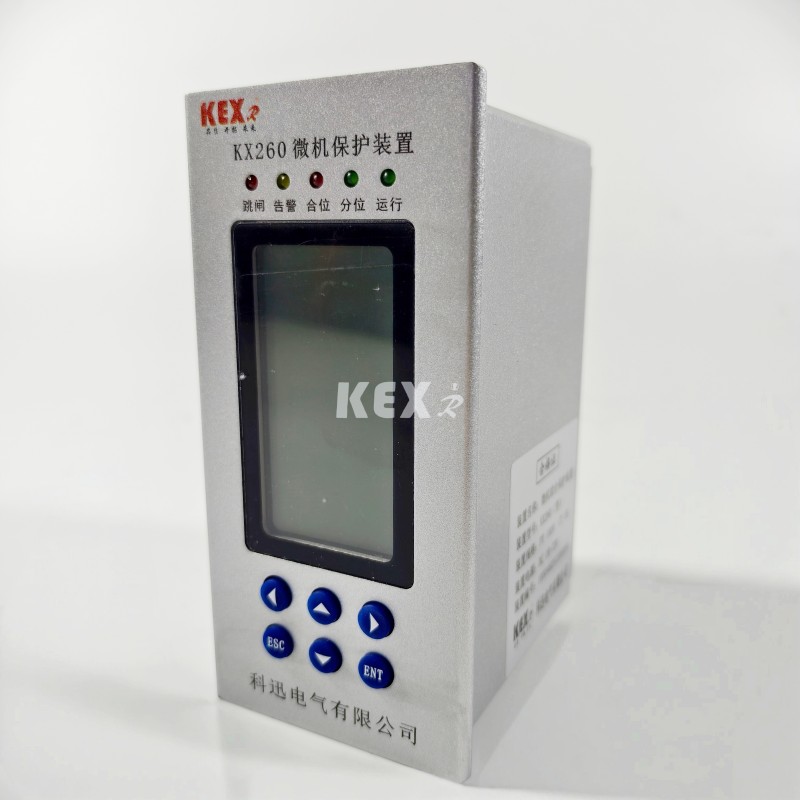

3. Piranti pangayoman mikrokomputer

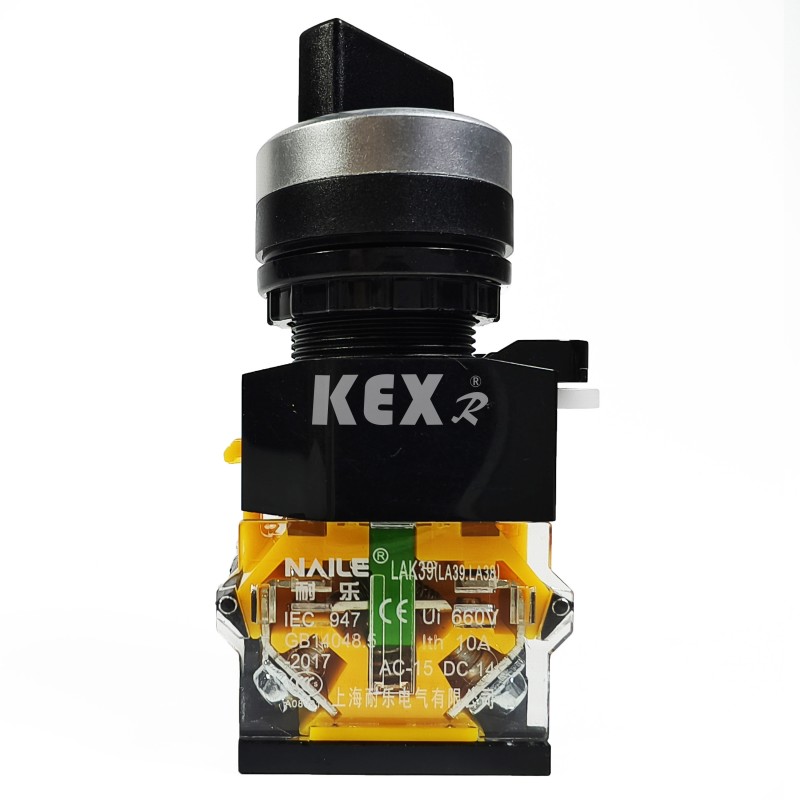

4. Tombol

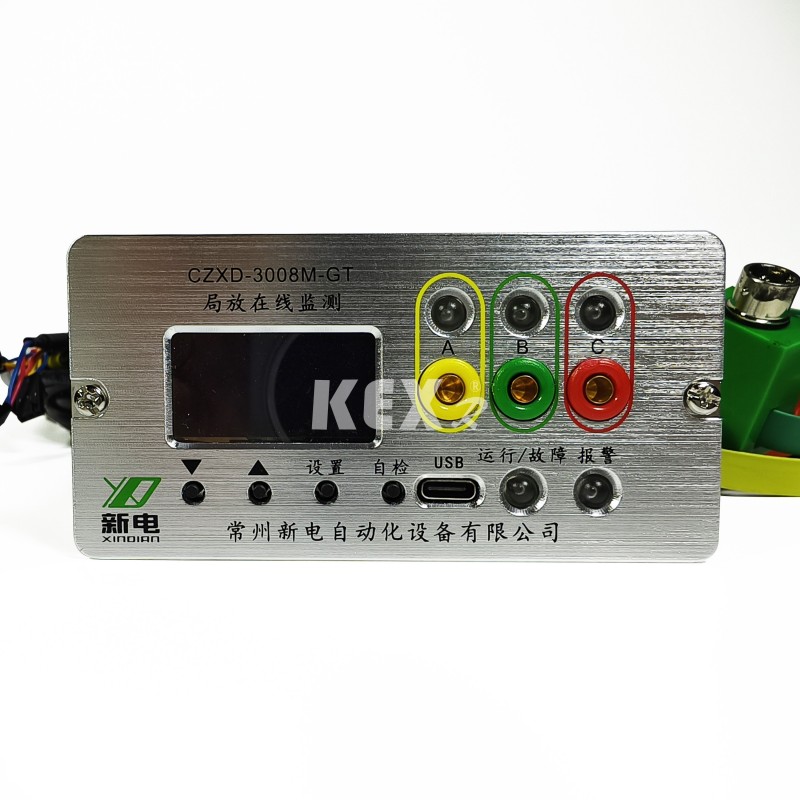

5. Detektor discharge parsial

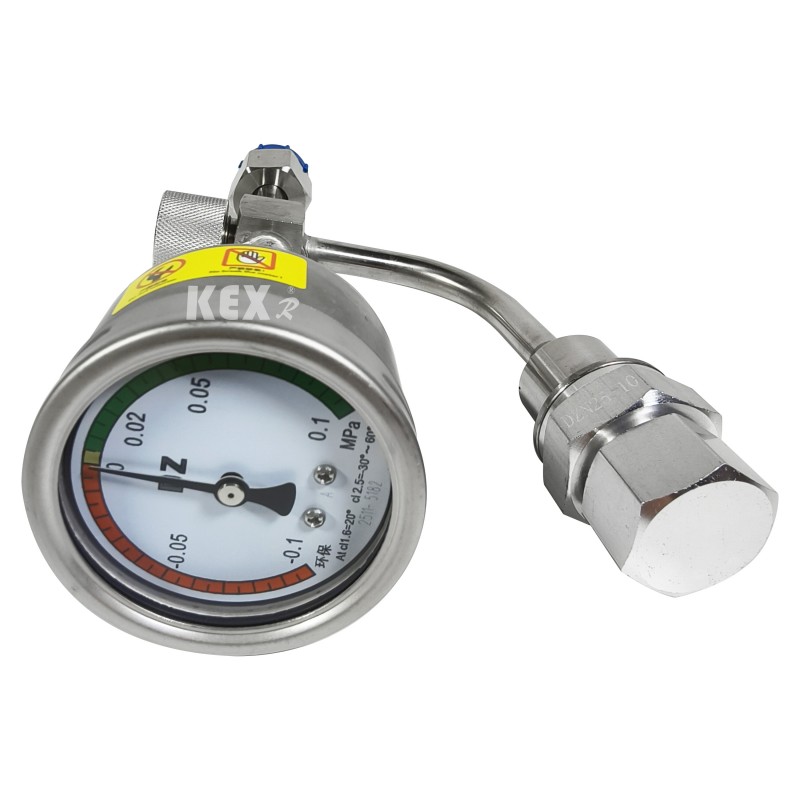

6. Barometer

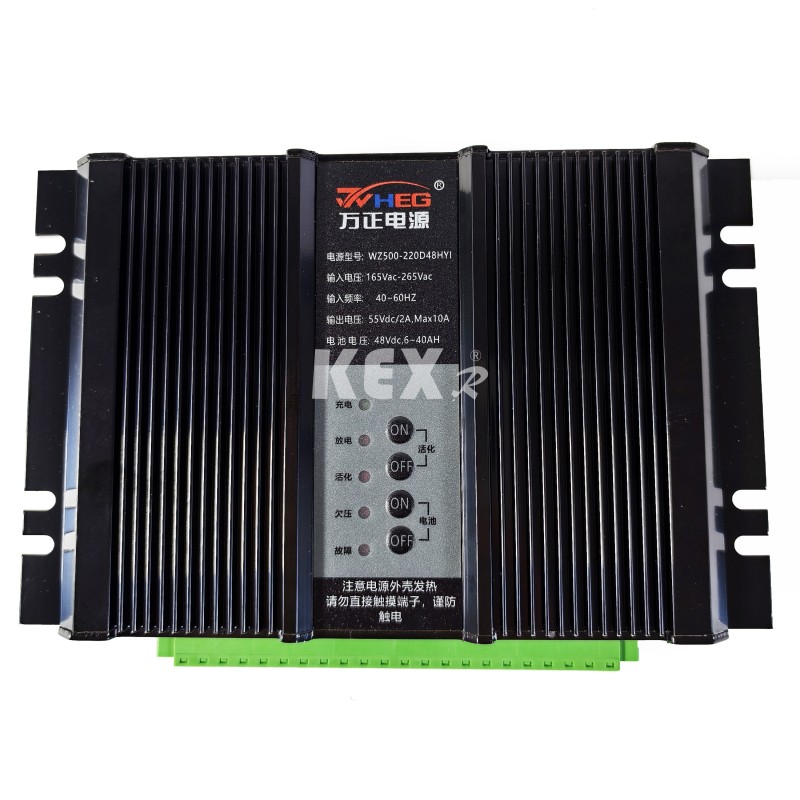

7. Sumber daya

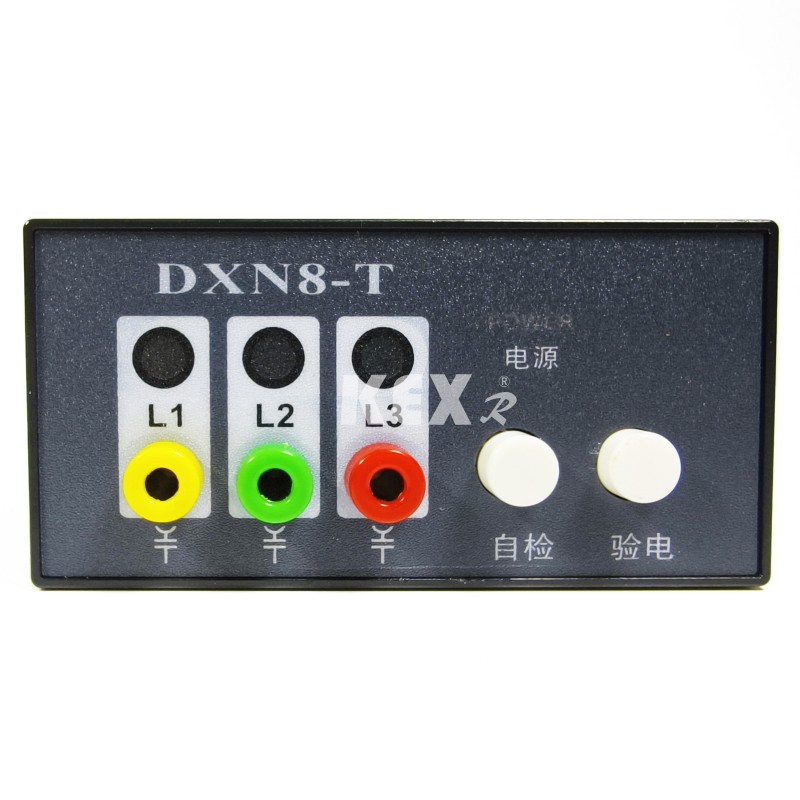

8. Tampilan daya

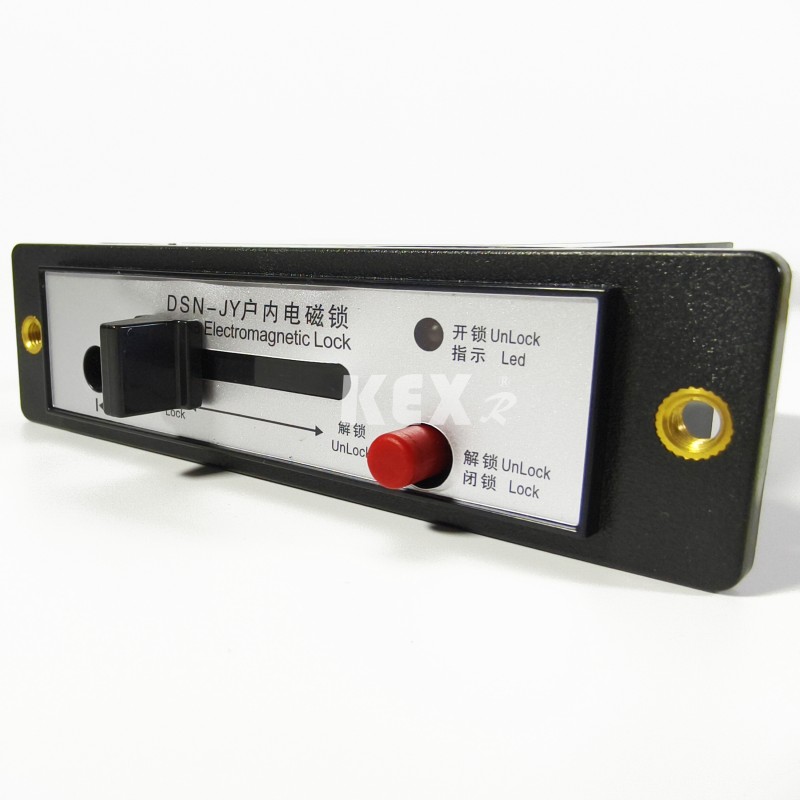

10. Kunci elektromagnetik

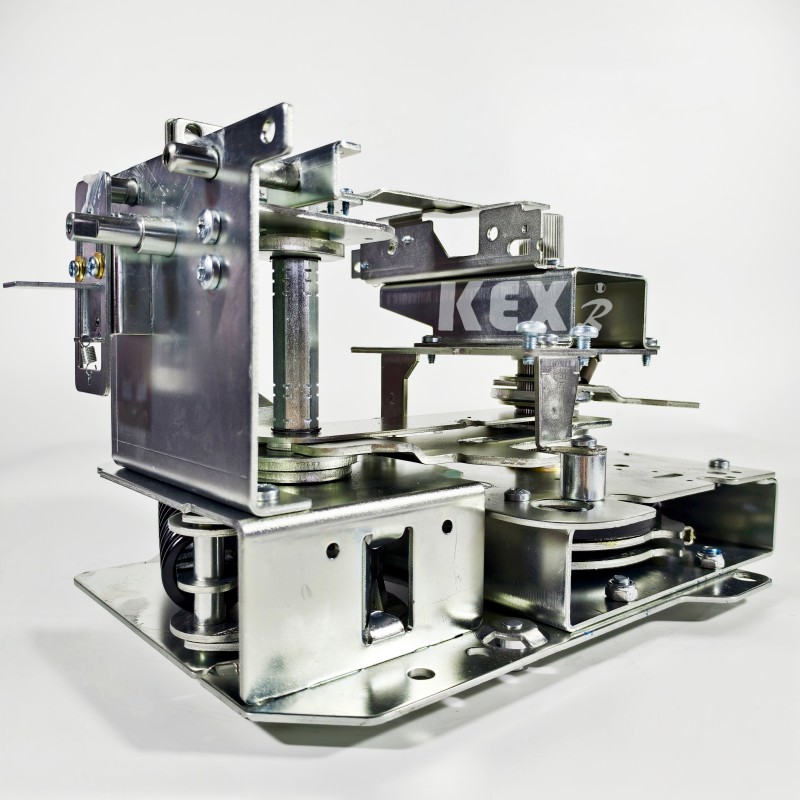

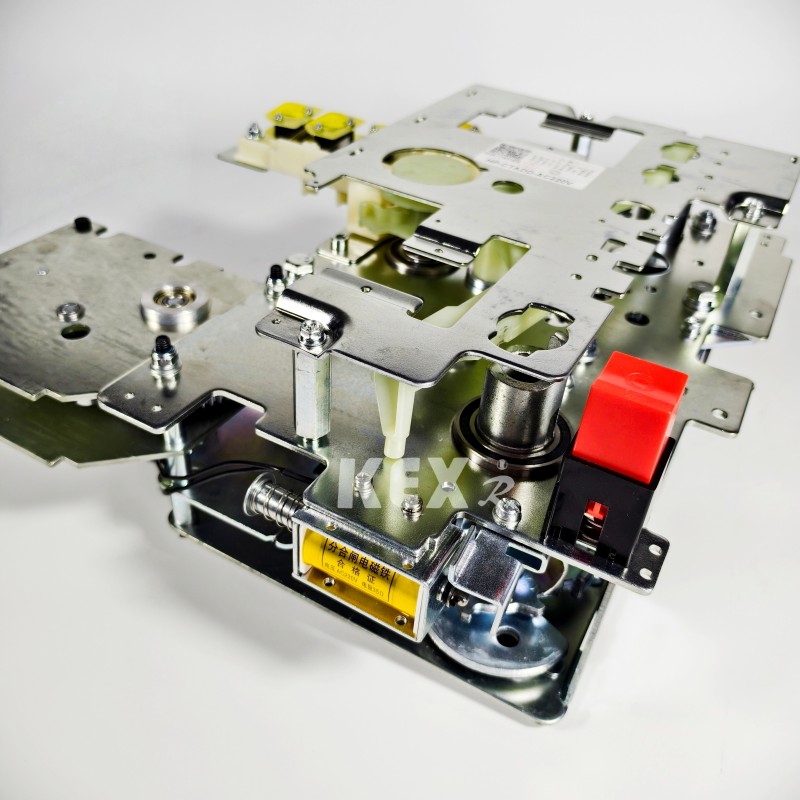

11. Mekanisme operasi manual
12. Mekanisme operasi listrik

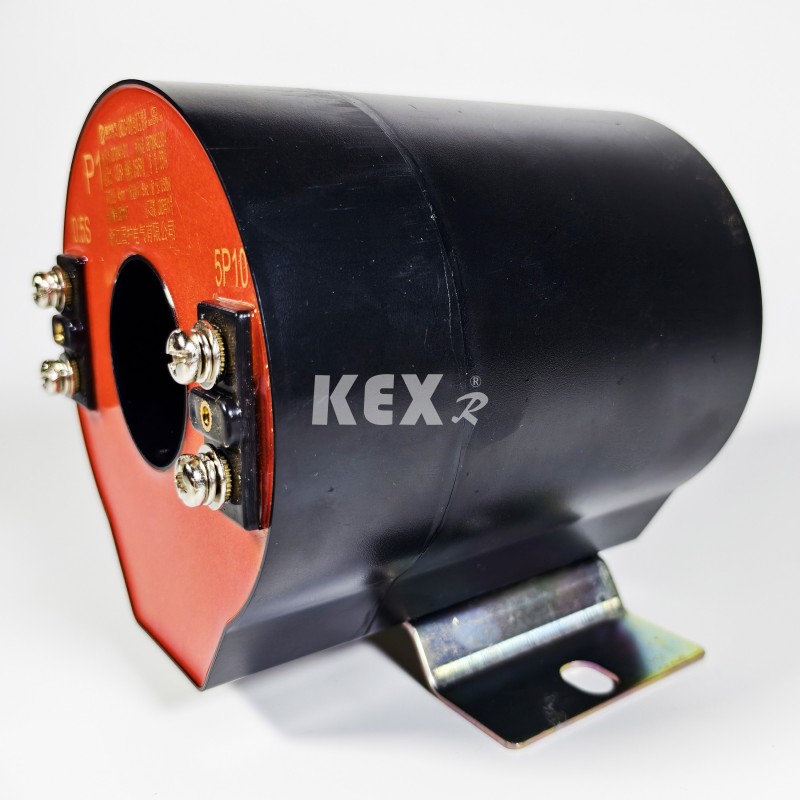

16. CT

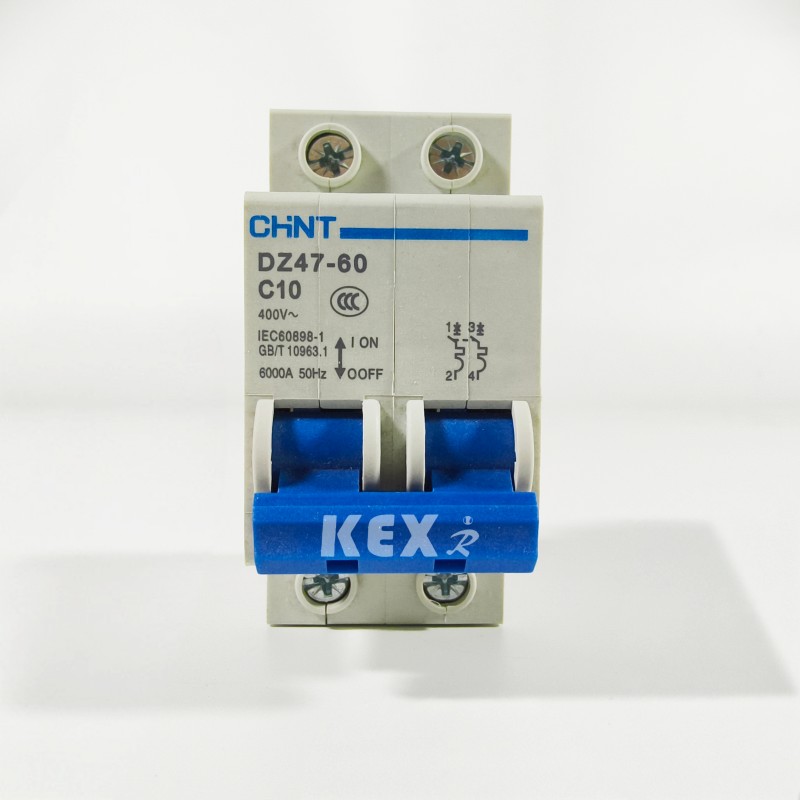

17.MCB

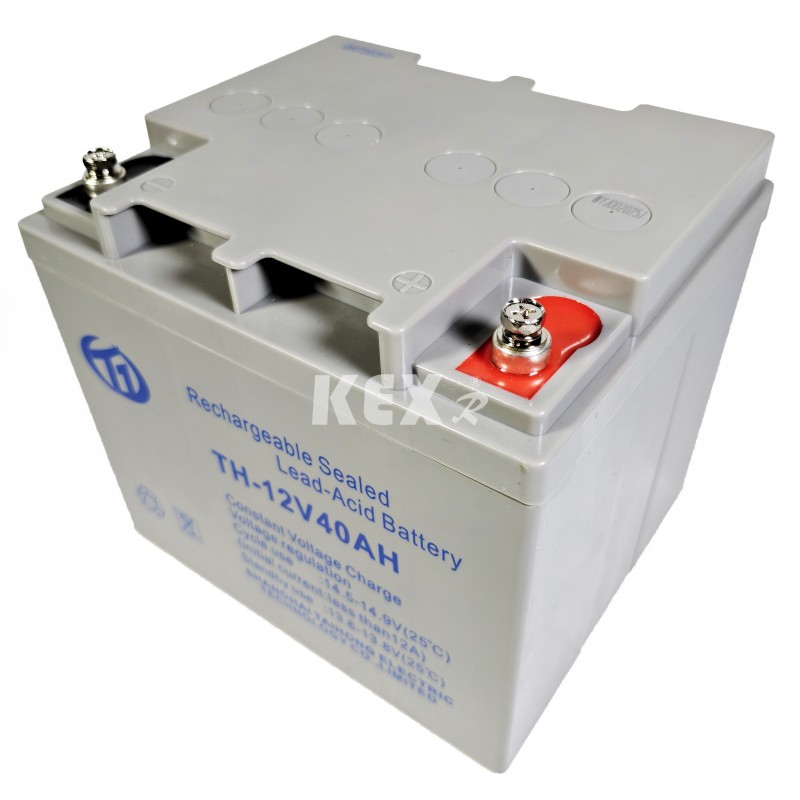

18.baterei panyimpenan

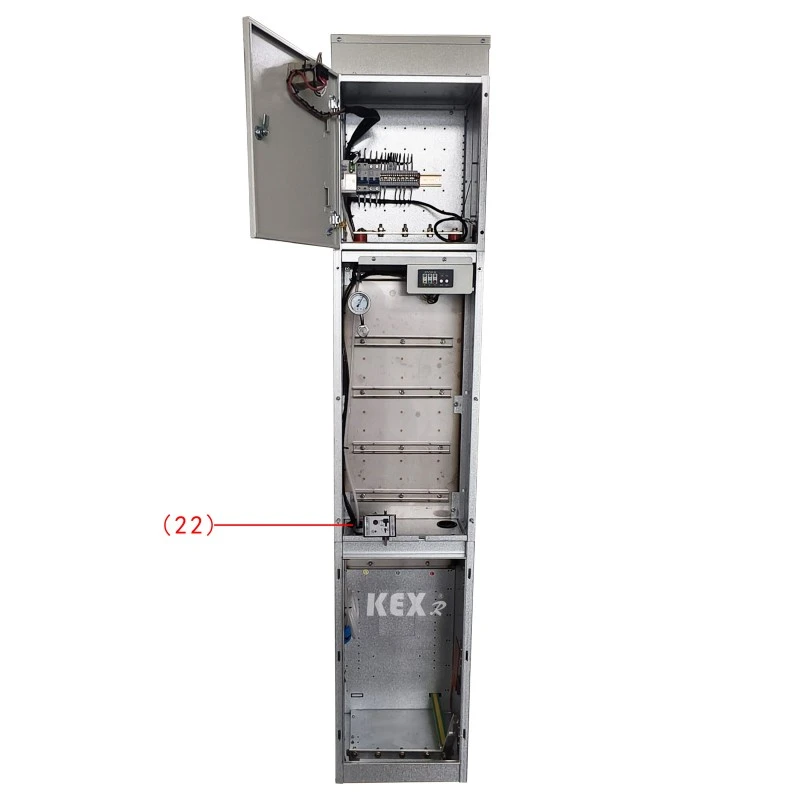

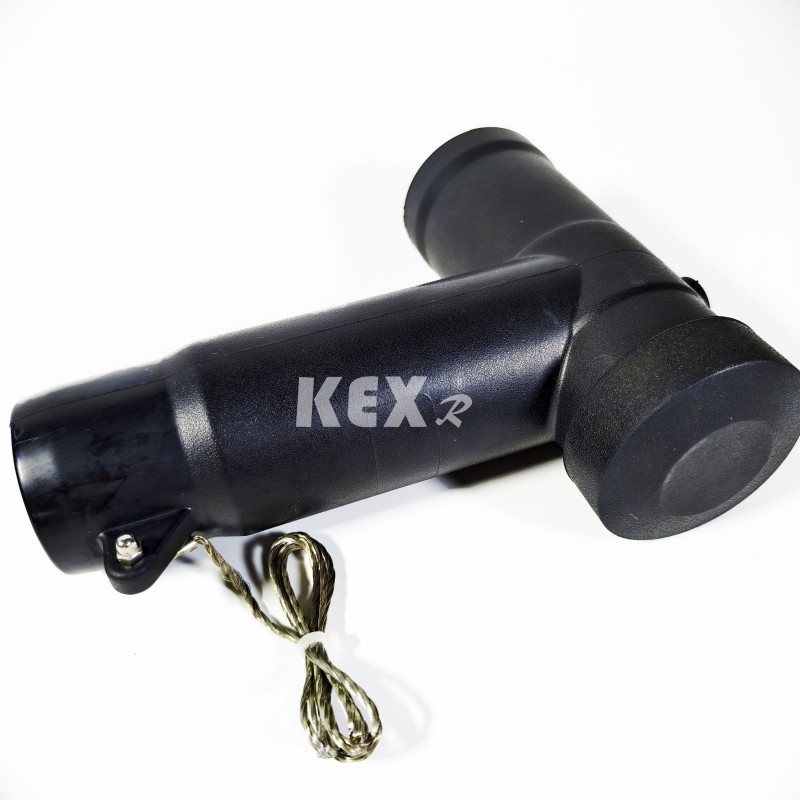

20. Kabel plug
● Ketentuan panggunaan
◆ Suhu: -25~45 ℃
◆ Suhu saben dina maksimal: 35 ℃
◆ gelar IP: Segel awak sing diisi IP67, ngalih cangkang kabinet IP4x
◆Udhara lingkungan saka kabinèt switchgear insulate gas lingkungan loropaken ngirim ora temenan rereged dening corrosive combustible gas lan uap banyu.
◆ Ora ana panggonan geter sing kerep banget, lan desain atos ing bagean sing atos nyukupi macem-macem syarat.
● Standar
KXHB-12 jinis Lingkungan loropaken gas insulate switchgear kabinet meets standar ing ngisor iki
◆Syarat teknis umum standar GB / T 1022 kanggo switchgear lan peralatan kontrol voltase dhuwur. ◆ GB/T39063640.5kV AC logam terlampir switchgear lan peralatan kontrol.
◆ GB/T1985 High-voltase AC isolasi ngalih lan grounding switch
◆ GB/T38043.6-40.5kV AC ngalih beban voltase dhuwur
◆ GB/T1984 Pemutus sirkuit AC tegangan dhuwur
◆ GB/T4208 kode IP tingkat perlindungan cangkang
◆ GB/T7354 Pengukuran Discharge Parsial
◆ GB/T311.1 Koordinasi insulasi Bagean 1: Definisi, prinsip lan aturan
● Tabel parameter teknis saka kabinèt switchgear insulate gas sing ramah lingkungan
◆ Circuit breaker Kabinet
|
Item |
Unit |
data |
|||
|
Tegangan Rated |
KV |
12 |
|||
|
Frekuensi Rated |
HZ |
50 |
|||
|
Rated tingkat insulate |
1 Min frekuensi kerja tahan Tegangan |
Kanggo groud, fase kanggo fase |
KV |
42 |
|
|
Break |
48 |
||||
|
Impuls cahya tahan voltase (puncak) |
Kanggo groud, fase kanggo fase |
KV |
75 |
||
|
Break |
85 |
||||
|
Frekuensi daya 1 menit tahan tegangan sirkuit tambahan/kontrol (menyang lemah) |
KV |
2 |
|||
|
Rated Saiki |
A |
630 |
|||
|
Dirating jangka pendek tahan saiki (nilai virtual) |
Sirkuit utama/Earthing switch |
kA |
25/4s |
||
|
Sirkuit earthing |
kA |
21.7/4s |
|||
|
Rated puncak tahan saiki |
Sirkuit utama/Earthing switch |
kA |
63 |
||
|
Sirkuit earthing |
kA |
54.5 |
|||
|
Dirating short circuit break saiki lan kaping |
kA / Wektu |
25/30 |
|||
|
Rated short circuit nutup arus (puncak) |
kA |
63 |
|||
|
Rated kabel pangisi daya break saiki |
A |
25 |
|||
|
Dirating urutan operasi saka breaker O-0.3s-CO-180s-CO |
|
|
|||
|
urip mekanik |
Pemutus / Disconnector |
Wektu |
10000/3000 |
||
|
gelar IP |
Kothak sing disegel |
|
IP67 |
||
|
cangkang switchgear |
|
IP4X |
|||
|
Tegangan gas |
Tingkat pengisian gas terukur (20 ℃, voltase gauge) |
Mpa |
0.02 |
||
|
Rated gas Min level fungsi (20 ℃, gauge voltase) |
Mpa |
0 |
|||
|
Kinerja segel, |
Tingkat kebocoran taunan |
%/Taun |
≤0.05 |
||
◆Muat ngalih kabinet
|
Item |
Unit |
data |
|||
|
Tegangan Rated |
KV |
12 |
|||
|
Frekuensi Rated |
HZ |
50 |
|||
|
Rated tingkat insulate |
1 Min frekuensi kerja tahan Tegangan |
|
KV
|
|
|
|
|
|
||||
|
Impuls cahya tahan voltase (puncak) |
|
KV
|
|
||
|
|
|
||||
|
Frekuensi daya 1 menit tahan tegangan sirkuit tambahan/kontrol (menyang lemah) |
KV |
2 |
|||
|
Rated Saiki |
A |
630 |
|||
|
Dirating jangka pendek tahan saiki (nilai virtual) |
Sirkuit utama/Earthing switch |
KA |
25/4s |
||
|
Sirkuit earthing |
KA |
21.7/4s |
|||
|
Rated puncak tahan saiki |
Sirkuit utama/Earthing switch |
KA |
63 |
||
|
Sirkuit earthing |
KA |
54.5 |
|||
|
Rated short circuit nutup arus (puncak) |
Saklar beban/Earthing switch |
KA |
63 |
||
|
Dirating beban aktif interrupting saiki |
A |
630 |
|||
|
Rated loop tertutup arus interrupting |
A |
630 |
|||
|
5% Rated beban aktif interrupting saiki |
A |
31.5 |
|||
|
Rated kabel pangisi daya break saiki |
A |
10 |
|||
|
Dirating wektu istirahat mbukak aktif |
Wektu |
100 |
|||
|
Ground fault saiki breaking |
A/Wektu |
31.5/10 |
|||
|
Arus pangisi daya saka garis lan kabel pedhot ing kondisi lemah. |
A/Wektu |
17.4/10 |
|||
|
urip mekanik |
Pemutus / Disconnector |
A/Wektu |
10000/3000 |
||
|
gelar IP |
Kothak sing disegel |
|
IP67 |
||
|
cangkang switchgear |
|
IP4X |
|||
|
Tegangan gas |
Tingkat pengisian gas terukur (20 ℃, voltase gauge) |
Mpa |
0.02 |
||
|
Rated gas Min level fungsi (20 ℃, gauge voltase) |
Mpa |
0 |
|||
|
Kinerja segel, |
Tingkat kebocoran taunan |
%/Taun |
≤0.05 |
||

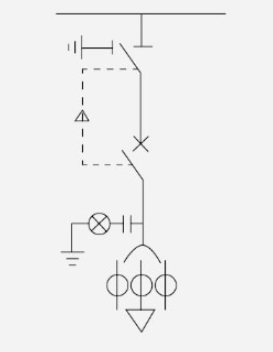

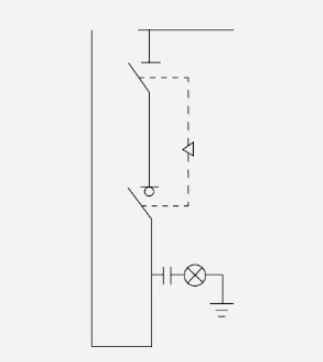

● Skema konfigurasi kabinet
○ Skema 1
CL650 mm
◆Aksesoris dhasar
▶ Saklar beban
▶ Saklar Isolasi Dua Stasiun
▶ Pengukur tampilan langsung
▶ Busbar standar
▶ Handle operasi
▶Kontak Busbar
◇ aksesoris opsional
▶Mekanisme operasi listrik
▶ Instrumen tampilan digital
▶Alat penunjuk kunci elektromagnetik sumber daya DC
▶Telu ing loro interlocking mekanik
▶ Pemantauan online saka ruang voltase rendah arester
▶ Instrumen tampilan digital
▶ Proteksi pasif
▶ Elevating kursi
▶Modul Rectifier
▶Kamar tegangan rendah
▶ Two in one mechanical interlock lightning arrester
▶ Sumber daya DC (12h-24Ah) instrumen pointer kunci elektromagnetik Kursi elevating

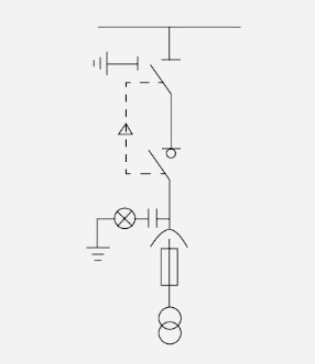

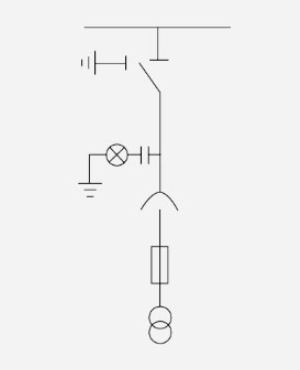

PTC 500 mm
◆Aksesoris dhasar
▶ Saklar beban
▶Pemutus telu stasiun urip tampilan bus standar operasi
▶ trafo voltase nangani
▶ PT tabung lebur
▶ Plug kabel siku (kalebu kabel)
◇ aksesoris opsional
▶Mekanisme operasi listrik
▶ Instrumen tampilan digital
▶Alat penunjuk kunci elektromagnetik sumber daya DC
▶Telu saka loro interlocking mekanik On-line ngawasi arrester
▶Kamar tegangan rendah
▶ Instrumen tampilan digital
▶ Proteksi pasif
▶Modul Rectifier kursi elevating
▶Kamar tegangan rendah
▶ Two in one mechanical interlock utensil
▶ Sumber daya DC (12h-24Ah) instrumen pointer kunci elektromagnetik
▶ Elevating kursi
PTi 500 mm
◆Aksesoris dhasar
▶ Saklar isolasi telu stasiun
▶ Tampilan sing diisi daya
▶ Bus standar
▶ Handle operasi
▶ Trafo voltase
▶ PT tabung lebur
▶ Plug kabel siku (kalebu kabel)
◇ aksesoris opsional
▶Mekanisme operasi listrik
▶ Instrumen tampilan digital
▶Alat penunjuk kunci elektromagnetik sumber daya DC
▶Telu ing loro interlocking mekanik
▶ Pemantauan online saka arrester
▶Kamar tegangan rendah
▶ Instrumen tampilan digital
▶ Proteksi pasif
▶ Elevating kursi
▶Modul Rectifier
▶Kamar tegangan rendah
▶ Two in one mechanical interlock arrester
▶ Sumber daya DC (12h-24Ah) instrumen pointer kunci elektromagnetik
▶ Elevating kursi

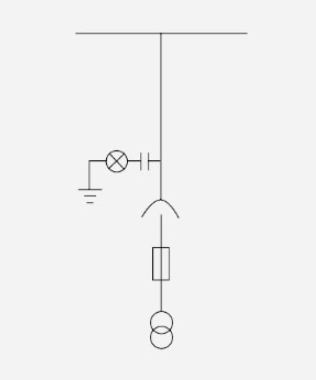

PT 500 mm
◆Aksesoris dhasar
▶ Tampilan sing diisi daya
▶ Bus standar
▶ Trafo voltase
▶ PT tabung lebur
▶ Plug kabel siku (kalebu kabel)
◇ aksesoris opsional
▶Mekanisme operasi listrik
▶ Instrumen tampilan digital
▶Alat penunjuk kunci elektromagnetik sumber daya DC
▶Telu ing loro interlocking mekanik
▶ Pemantauan online saka arrester
▶Kamar tegangan rendah
▶ Instrumen tampilan digital
▶ Proteksi pasif
▶ Elevating kursi
▶Modul Rectifier
▶Kamar tegangan rendah
▶ Two in one mechanical interlock arrester
▶ Sumber daya DC (12h-24Ah) instrumen pointer kunci elektromagnetik
▶ Elevating kursi
PTS500
◆Aksesoris dhasar
▶ Trafo voltase
▶ PT tabung lebur
▶ Plug kabel siku (kalebu kabel)
◇ aksesoris opsional
▶ Penangkal kilat
▶ Pemantauan online saka arrester
▶ Sumber daya DC (12h-24Ah)
▶ Instrumen pointer kamar tegangan rendah
▶ Kunci elektromagnetik instrumen tampilan digital
▶ Elevating kursi

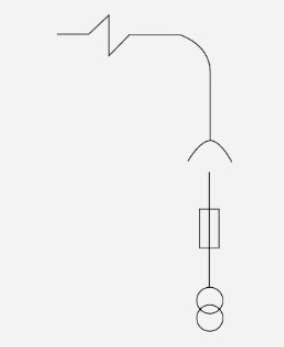

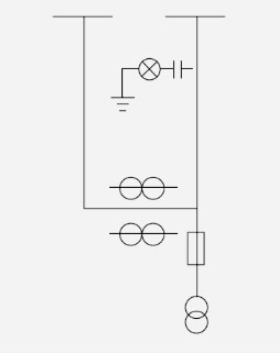

M 650 mm
◆Aksesoris dhasar
▶ Tampilan sing diisi daya
▶ Bus dawa lan cendhak
▶Transfer bis
▶ Trafo voltase
▶ PT Fused Tube Dosing Tank
▶ Trafo voltase
◇ aksesoris opsional
▶ Instrumen pointer kamar tegangan rendah
▶ Kunci elektromagnetik instrumen tampilan digital
▶ Elevating kursi
▶ Kontrol suhu lan kelembapan
Cathetan: Yen saklar isolasi positif ditambahake sadurunge PT, ambane kabinet kudu diganti dadi 1000mm, lan dimensi liyane tetep ora owah.
○ Skema 2

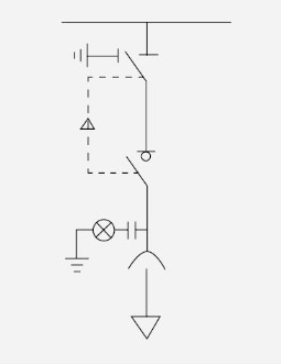

C 420 mm
◆Aksesoris dhasar
▶ Saklar isolasi telu stasiun
▶ Tampilan sing diisi daya
▶ Bus standar
▶ Handle operasi
▶ Saklar beban
◇ aksesoris opsional
▶Mekanisme operasi listrik penangkal petir
▶ Asuransi lengkap
▶ Instrumen tampilan digital
▶ Kunci elektromagnetik sumber daya DC
▶ Transformator urutan nol
▶Indikator kesalahan (kanthi pangukuran suhu) instrumen penunjuk ▶Pemantauan arrester online
▶ Proteksi pasif
▶ Elevating kursi
▶Modul Rectifier
▶ Trafo arus inti
▶Indikator kesalahan EKL-4
▶Kamar tegangan rendah
▶Sambungan mekanik loro ing siji
▶ Piranti ngunci grounding baris mlebu
▶Telu ing loro interlocking mekanik
▶Aksesoris kabel

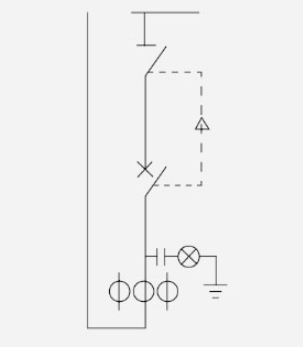

V 420 mm
◆Aksesoris dhasar
▶ 3 posisi pemisah
▶ Tampilan sing diisi daya
▶ Busbar standar
▶ Handle operasi
▶ Pemutus sirkuit
▶ CT
◇ aksesoris opsional
▶Mekanisme operasi listrik
▶ Piranti Dodge
▶ Asuransi lengkap
▶ Instrumen tampilan digital
▶ Kunci elektromagnetik sumber daya DC
▶ Transformator urutan nol
▶Indikator kesalahan (kanthi pangukuran suhu) instrumen penunjuk
▶ Pemantauan online saka arrester
▶ Proteksi pasif
▶ Elevating kursi
▶Modul Rectifier
▶ Trafo arus inti
▶Indikator fault EKL-4 Low voltage chamber
▶Sambungan mekanik loro ing siji
▶ Piranti ngunci grounding baris mlebu
▶Telu ing loro interlocking mekanik
▶Aksesoris kabel
V 650 mm
◆Aksesoris dhasar
▶ Saklar isolasi rong stasiun
▶ Tampilan sing diisi daya
▶ Bus standar
▶ Pemutus sirkuit gagang operasi
▶ Trafo saiki
▶ Nyambung bus
◇ aksesoris opsional
▶Mekanisme operasi listrik
▶ Asuransi lengkap
▶Kamar tegangan rendah
▶Sambungan mekanik loro ing siji
▶Telu ing loro interlocking mekanik
▶ Instrumen penunjuk sumber daya DC
▶ Instrumen tampilan digital
▶ Elevating kursi
▶Modul penyearah perlindungan pasif
▶ Kunci elektromagnetik
○ Skema 3

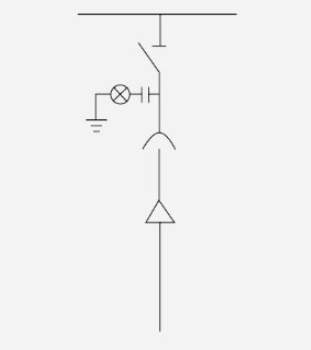

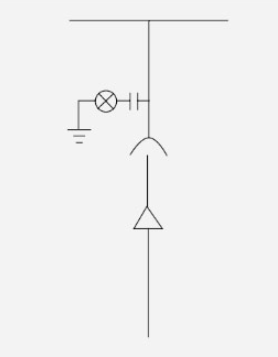

DI 420 mm
◆Aksesoris dhasar
▶ Tampilan sing diisi daya
▶ Busbar standar
◇ aksesoris opsional
▶Aksesoris kabel arrester
▶ Pemantauan online saka arrester
▶Indikator kesalahan EKL-4 indikator kesalahan (kanthi pangukuran suhu) ▶Kunci elektromagnetik
▶ Elevating kursi
DI 420 mm
◆Aksesoris dhasar
▶ Tampilan sing diisi daya
▶ Busbar standar
▶ Handle operasi
▶ 2 posisi pemisah
◇ aksesoris opsional
▶Kamar tegangan rendah
▶Sambungan mekanik loro ing siji
▶Telu ing loro interlocking mekanik
▶ Kursi angkat kunci elektromagnetik

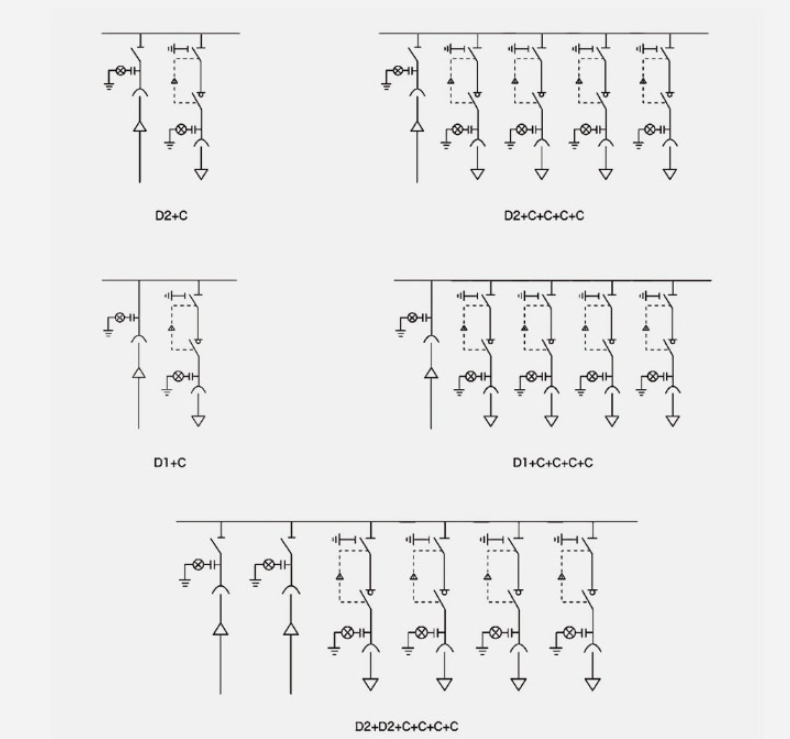

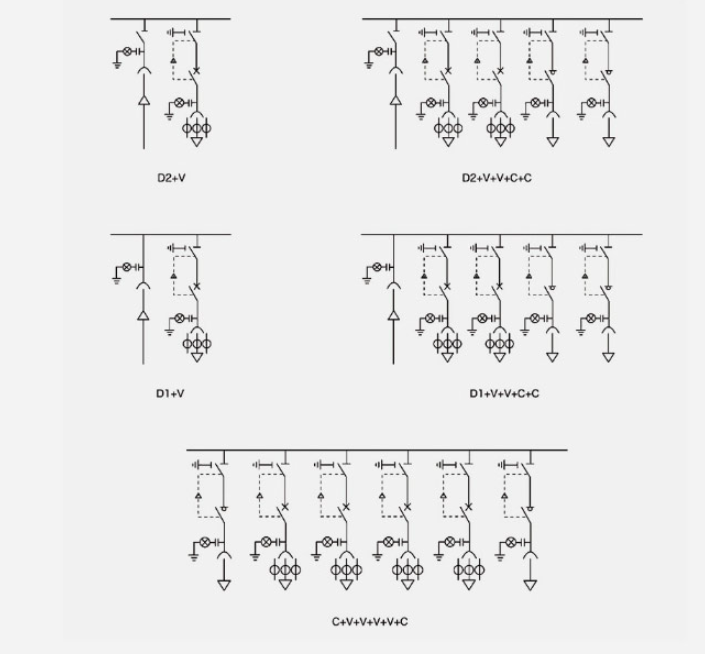

●Kombinasi skema khas 1
Cathetan: Skema referensi kombinasi khas ing ndhuwur bisa digabungake kanthi macem-macem cara miturut kabutuhan pangguna.

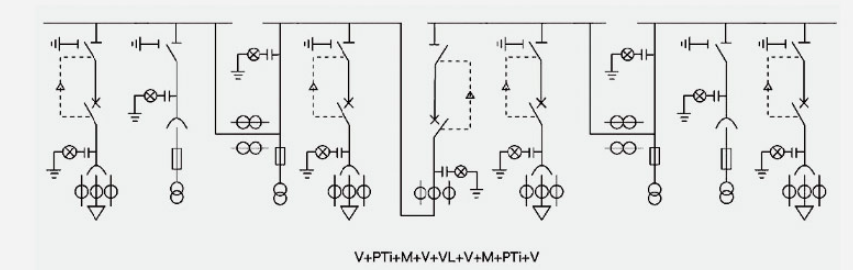

Kombinasi skema khas 2
Cathetan: Skema referensi kombinasi khas ing ndhuwur bisa digabungake kanthi macem-macem cara miturut kabutuhan pangguna.
skema segmentasi ATS
● Ngalih instruksi operasi

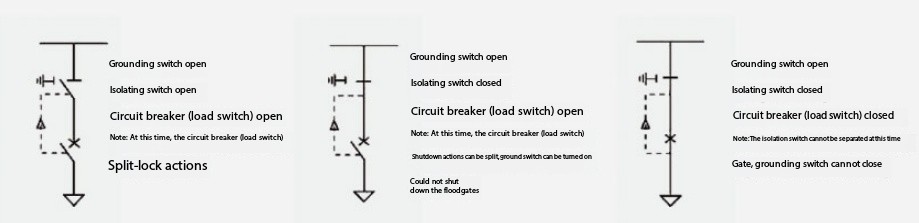

Ngalih posisi, negara lan interlock
Langkah-langkah operasi:
Transmisi daya: Nyumerepi (nutup) lawang ndhuwur lan ngisor kanthi pemutus sirkuit (saklar beban) → saklar grounding kanthi saklar isolasi → pemutus sirkuit (saklar beban) kanthi transmisi daya wis rampung.
Pemutus daya: Pemutus (saklar beban) → pemutus → saklar pembumian → pemutus (saklar beban) dibongkar (dibukak) lan lawange ireng.
● Instruksi instalasi

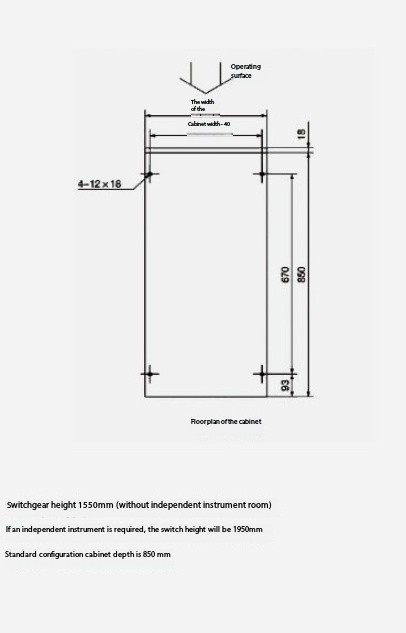

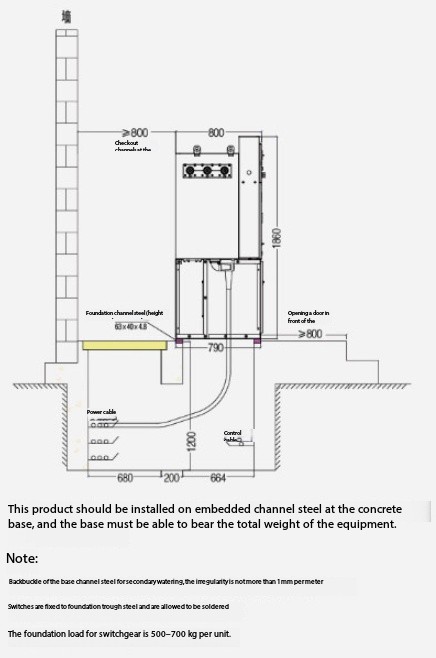

◆Foundation lan dimensi sakabèhé
◆Kabinet lan ukuran instalasi sakabèhé
