Saklar Perlindungan Lingkungan

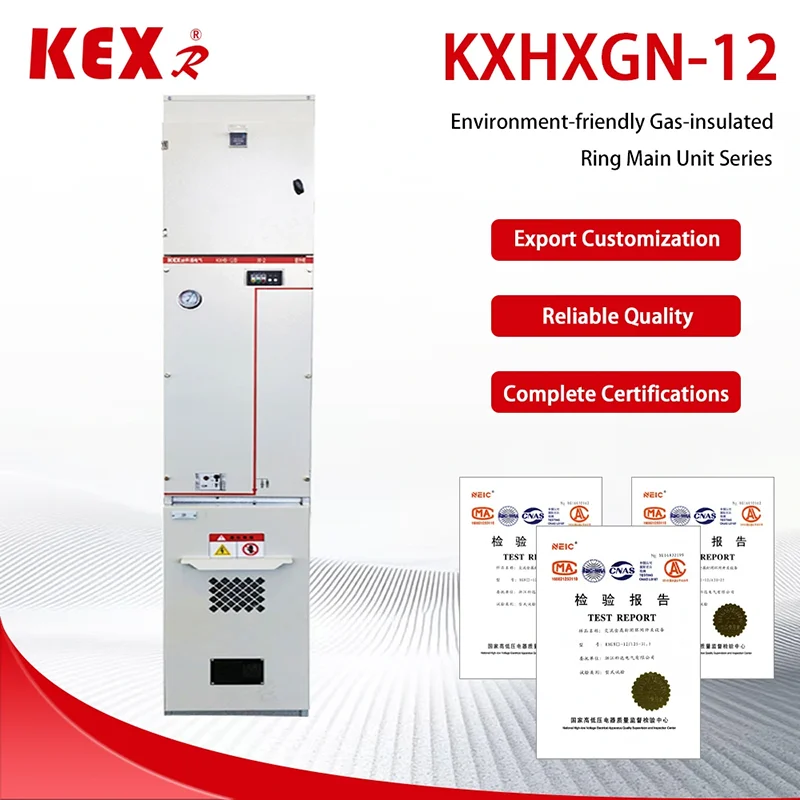

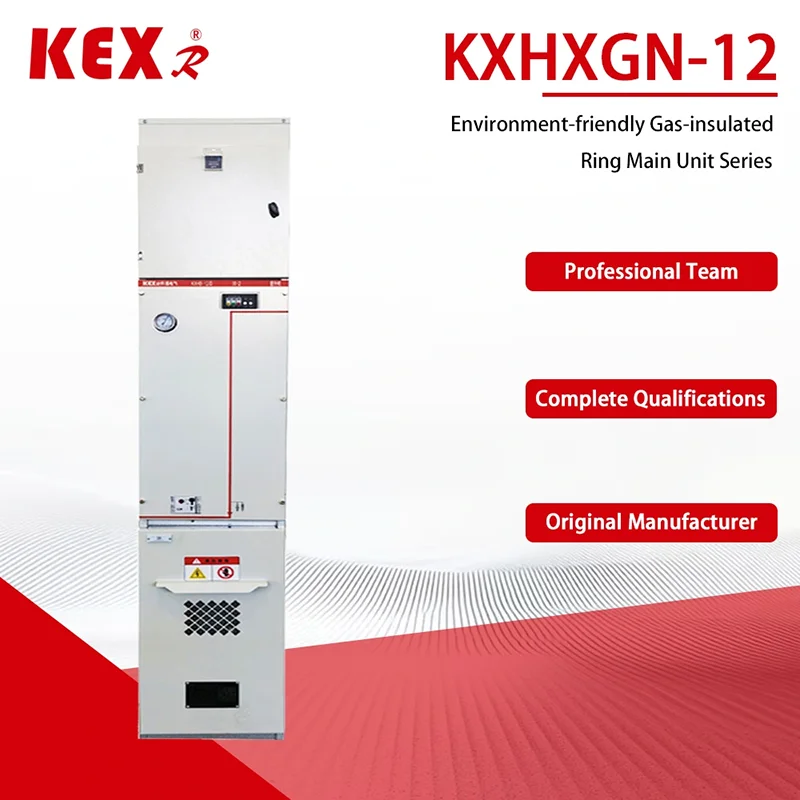

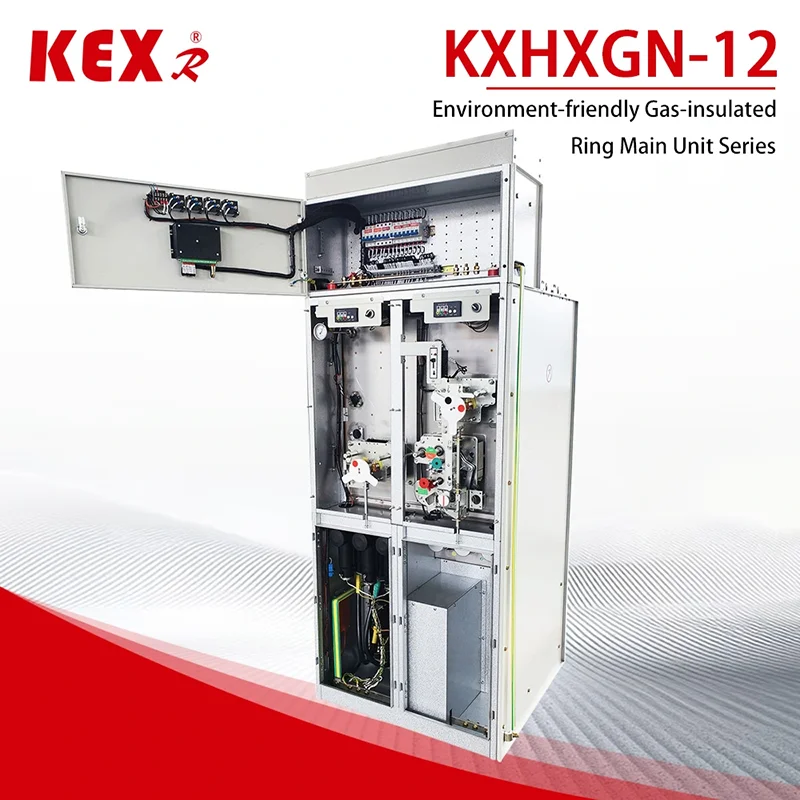

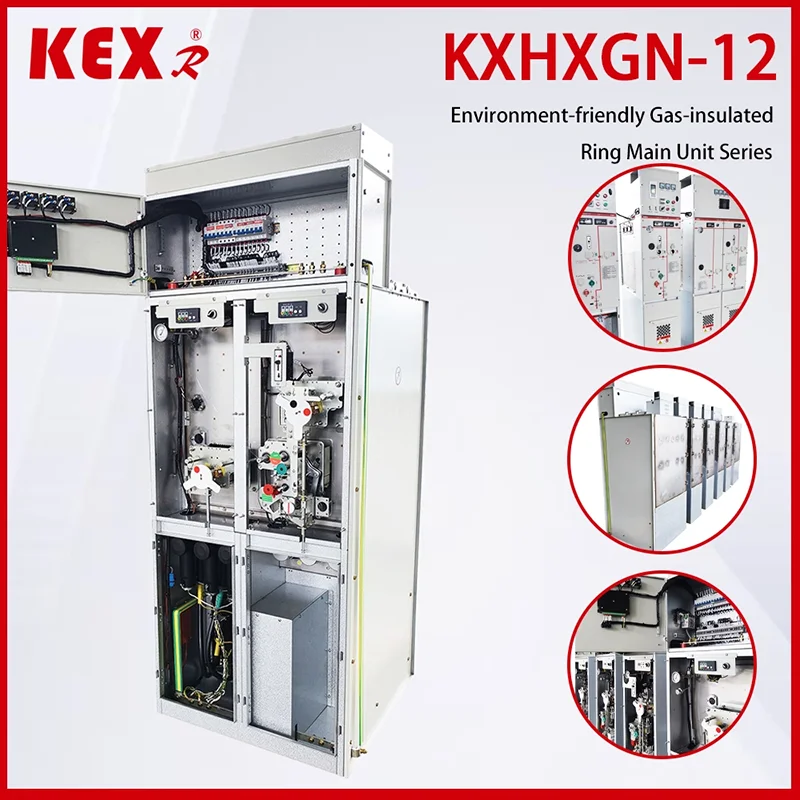

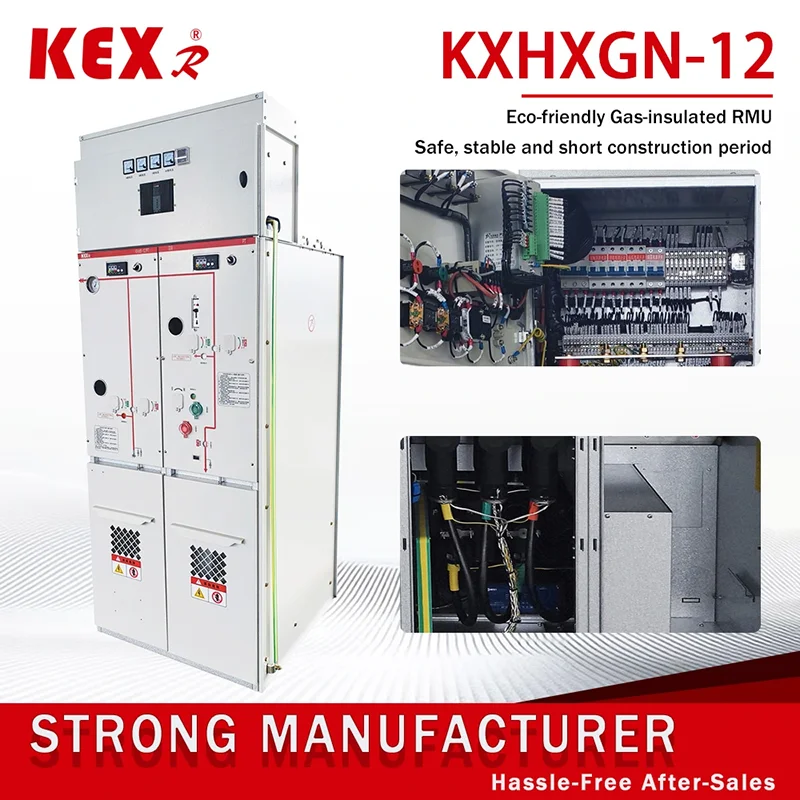

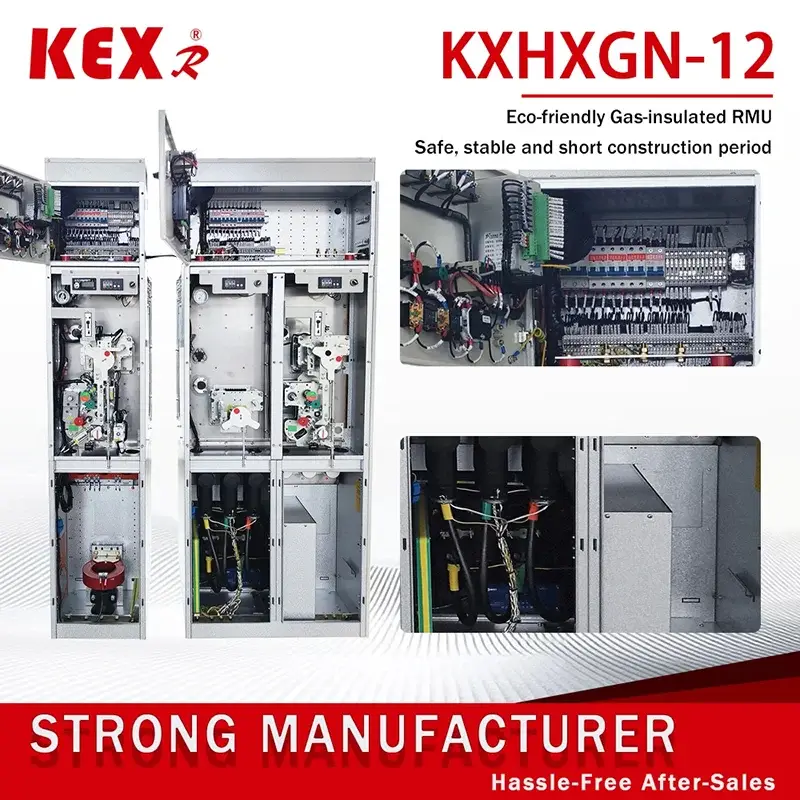

Switchgear Perlindungan Lingkungan jinis KXHXGN-12 sing diprodhuksi dening KEXR, pemasok peralatan transmisi lan distribusi listrik ing China, yaiku kabinet jaringan cincin terisolasi gas 12kV kanthi gas perlindungan lingkungan (kayata hawa garing, nitrogen utawa gas campuran) minangka medium insulasi, sing cocog kanggo sumber daya jaringan dering, sumber daya terminal lan stasiun pambuka lan nutup jaringan distribusi skala cilik.
Model: KXHXGN-12
Merk: KEXR

Kirim Pitakonan

Deskripsi Produk

● Fitur utama switchgear Perlindungan Lingkungan

(1) Keuntungan perlindungan lingkungan

◆Gas SF Gratis: Switchgear Perlindhungan Lingkungan nganggo hawa garing, nitrogen utawa gas perlindungan lingkungan anyar (kayata G, AirPlus®, lsp) digunakake, sing selaras karo peraturan F-Gas EU lan kabijakan "karbon ganda" China.

◆Emisi karbon sing sithik: Dibandhingake karo kabinet jaringan ring SF, GWP (Global Warming Potential) nyedhaki nol.

(2) Rancangan struktur

◆Desain modular: Unit switchgear Perlindhungan Lingkungan saka baris mlebu, saluran metu, pangukuran lan PT bisa ditambahi.

◆Struktur terlampir: Tingkat pangayoman saka switchgear Perlindhungan Lingkungan tekan IP67, sing tahan bledug, tahan lembab lan tahan kondensasi, cocok kanggo lingkungan sing atos.

◆Ukuran kompak: ngirit ruang tinimbang kabinet jaringan ring AIS lan luwih ramah lingkungan tinimbang SF₆ GIS tradisional.

(3) Pilihan cerdas

Pemantauan cerdas (kayata DTU, pangukuran suhu online, pemantauan discharge parsial, lan sapiturute) bisa dipilih kanggo ndhukung akses Internet of Things (IoT) lan nyadari operasi lan pangopènan sing adoh.

● Parameter Teknis saka switchgear Perlindungan Lingkungan

◆ Lemari pemutus sirkuit

Item				Unit	data
Tegangan Rated				KV	12
Frekuensi Rated				HZ	50
Rated tingkat insulate	1 Min frekuensi kerja tahan Tegangan		Kanggo groud, fase kanggo fase	KV	42
			Break		48
	Impuls cahya tahan voltase (puncak)		Kanggo groud, fase kanggo fase	KV	75
			Break		85
	Frekuensi daya 1 menit tahan tegangan sirkuit tambahan/kontrol (menyang lemah)			KV	2
Rated Saiki				A	630
Dirating jangka pendek tahan saiki (nilai virtual)			Sirkuit utama/Earthing switch	kA	25/4s
			Sirkuit earthing	kA	21.7/4s
Rated puncak tahan saiki			Sirkuit utama/Earthing switch	kA	63
			Sirkuit earthing	kA	54.5
Dirating short circuit break saiki lan kaping				kA / Wektu	25/30
Rated short circuit nutup arus (puncak)				kA	63
Rated kabel pangisi daya break saiki				A	25
Urutan operasi sing dirating saka breaker O-0.3s-CO-180s-CO
urip mekanik		Pemutus / Pemutus		Wektu	10000/3000
gelar IP		Kothak sing disegel			IP67
		cangkang switchgear			IP4X
tekanan gas		Tingkat pengisian gas terukur (20 ℃, tekanan gauge)		Mpa	0.02
		Gas terukur Tingkat fungsi minimal (20 ℃, tekanan gauge)		Mpa	0
Kinerja segel,		Tingkat kebocoran taunan		%/Taun	≤0.05

◆Muat ngalih kabinet

Item			Unit	data
Tegangan Rated			KV	12
Frekuensi Rated			HZ	50
Rated tingkat insulate	1 Min frekuensi kerja tahan Tegangan		KV

	Impuls cahya tahan voltase (puncak)		KV

	Frekuensi daya 1 menit tahan tegangan sirkuit tambahan/kontrol (menyang lemah)		KV	2
Rated Saiki			A	630
Dirating jangka pendek tahan saiki (nilai virtual)		Sirkuit utama/Earthing switch	KA	25/4s
		Sirkuit earthing	KA	21.7/4s
Rated puncak tahan saiki		Sirkuit utama/Earthing switch	KA	63
		Sirkuit earthing	KA	54.5
Rated short circuit nutup arus (puncak)		Saklar beban/Earthing switch	KA	63
Dirating beban aktif interrupting saiki			A	630
Rated loop tertutup arus interrupting			A	630
5% Rated beban aktif interrupting saiki			A	31.5
Rated kabel pangisi daya break saiki			A	10
Dirating wektu istirahat mbukak aktif			Wektu	100
Ground fault saiki breaking			A/Wektu	31.5/10
Arus pangisi daya saka garis lan kabel pedhot ing kondisi lemah.			A/Wektu	17.4/10
urip mekanik	Pemutus / Pemutus		A/Wektu	10000/3000
gelar IP	Kothak sing disegel			IP67
	cangkang switchgear			IP4X
tekanan gas	Tingkat pengisian gas terukur (20 ℃, tekanan gauge)		Mpa	0.02
	Gas terukur Tingkat fungsi minimal (20 ℃, tekanan gauge)		Mpa	0
Kinerja segel,	Tingkat kebocoran taunan		%/Taun	≤0.05

● Standar implementasi saka switchgear Perlindungan Lingkungan

◆ Syarat teknis umum standar GB/T 1022 kanggo switchgear lan piranti kontrol voltase dhuwur.

◆ GB/T39063640.5kV AC logam terlampir switchgear lan peralatan kontrol.

◆ GB/T1985 High-voltage AC isolasi switch lan grounding switch

◆ GB/T38043.6-40.5kV AC ngalih beban voltase dhuwur

◆ GB/T1984 Pemutus sirkuit AC voltase dhuwur

◆ GB/T4208 kode IP tingkat perlindungan cangkang

◆ GB/T7354 Pengukuran Discharge Parsial

◆ GB/T311.1 Koordinasi insulasi Bagean 1: Definisi, prinsip lan aturan

● Nggunakake kahanan switchgear Perlindhungan Lingkungan

◆ Suhu maksimal: +45 derajat Celsius;

◆ Suhu minimal: -25 derajat Celsius;

◆ Suhu maksimal: (rata-rata 24 jam) +35 derajat Celsius;

◆ Kelembaban relatif rata-rata maksimum (24 jam 1: ≤ 95%; Ketinggian: ≤ 1500m; Kapasitas seismik: 8 derajat;

◆ Kelas proteksi: segel awak sing diisi daya IP67, ngalih cangkang kabinet IP4x;

◆ Udhara ing saubengé ora kena dicemari déning gas lan uap banyu sing bisa diobong korosif.

◆ Ora ana panggonan geter kasar, lan desain atos ing bagean atos meets kabeh jinis syarat.

◆ Yen digunakake ing kahanan lingkungan normal ngluwihi GB/T3906, pangguna kudu rembugan karo KEXR

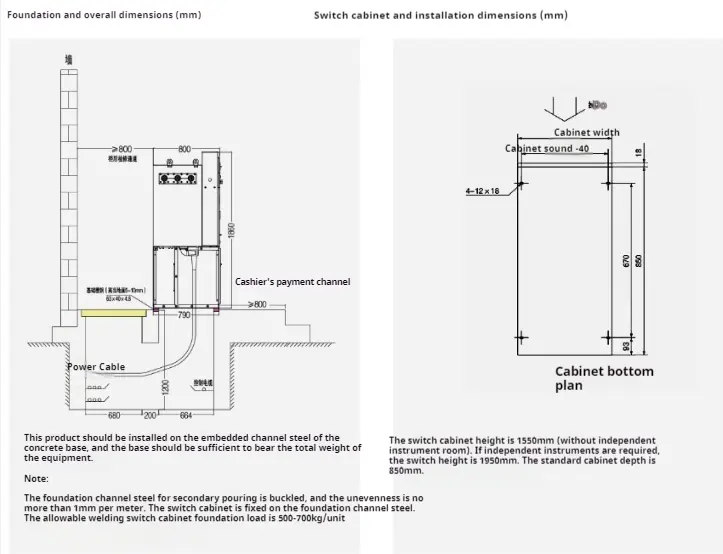

● Instruksi instalasi

Environmental Protection Switchgear
