Kabinet Unit Utama Ring SF6

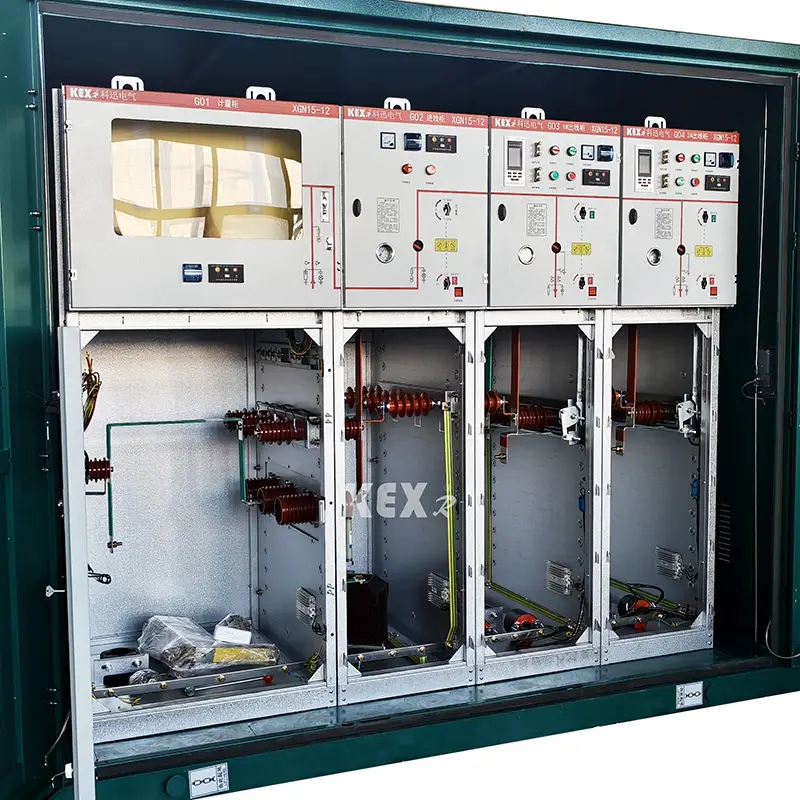

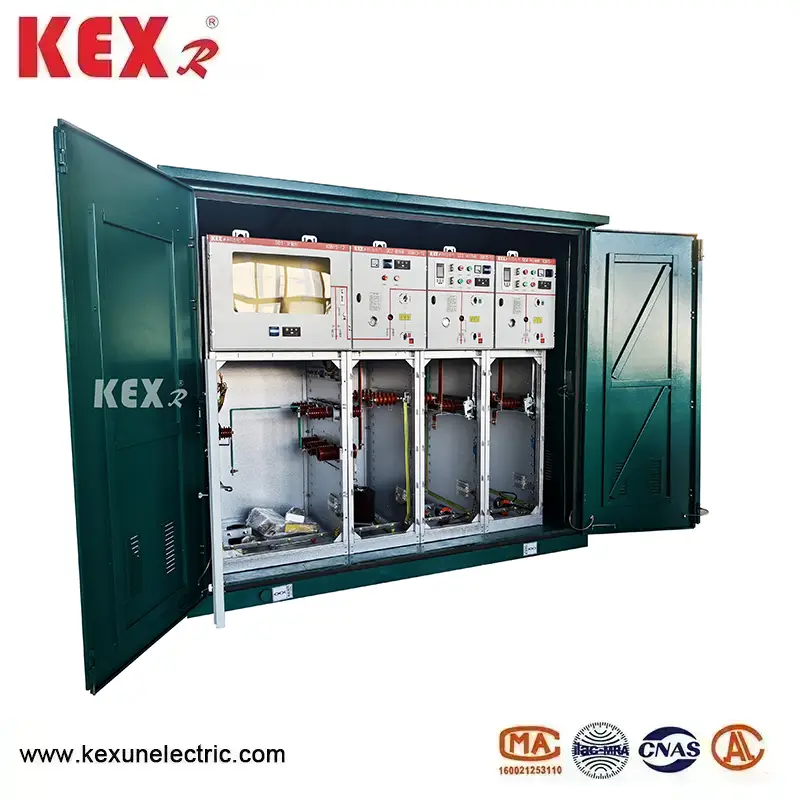

XGN15-12 jinis SF6 Ring Unit Utama Kabinet khusus diprodhuksi dening pabrik Cina Kexun Electric Co., Ltd cocok kanggo AC 50HZ lan 12kV sistem daya, digunakake digunakake ing industri lan sipil jaringan ring kabel lan proyèk terminal sumber daya, utamané ing kutha wilayah omah, gardu sekunder cilik, industri lan pertambangan Enterprises, pusat blanja, stadion listrik, stadion listrik, stadion, rumah sakit. railways, trowongan lan panggonan liyane.
Model: XGN15-12
Merk: KEXR
Model: XGN15-12
Merk: KEXR
●Komponèn

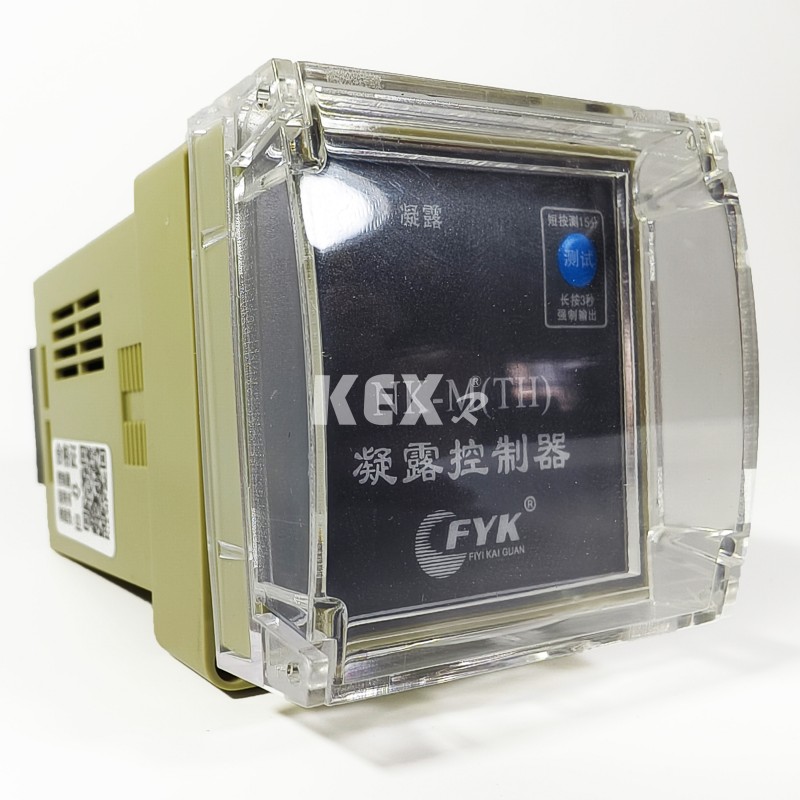

1. .Kondensasi controller

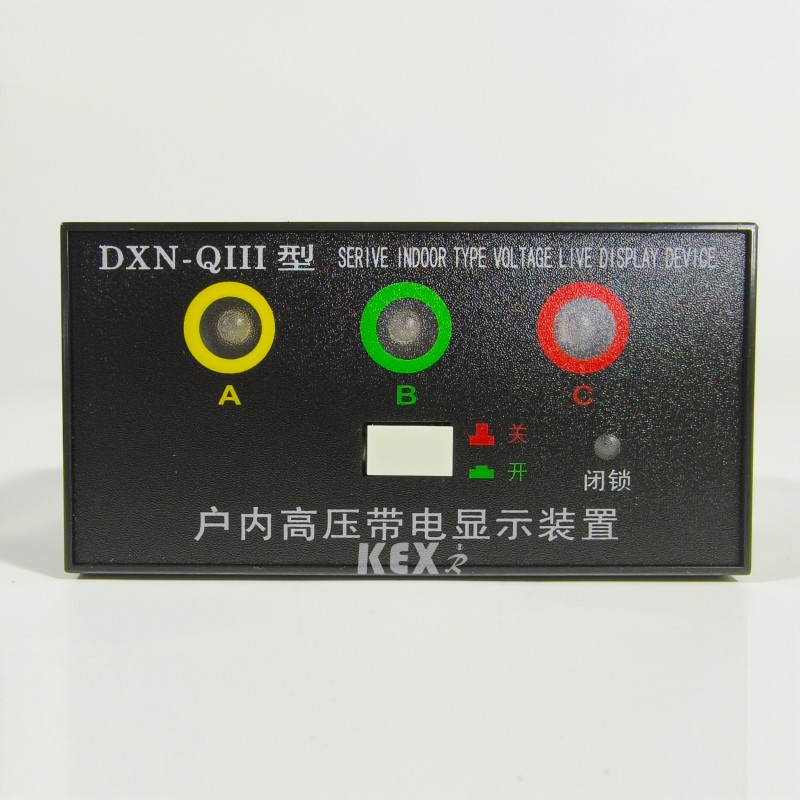

2. Tampilan daya

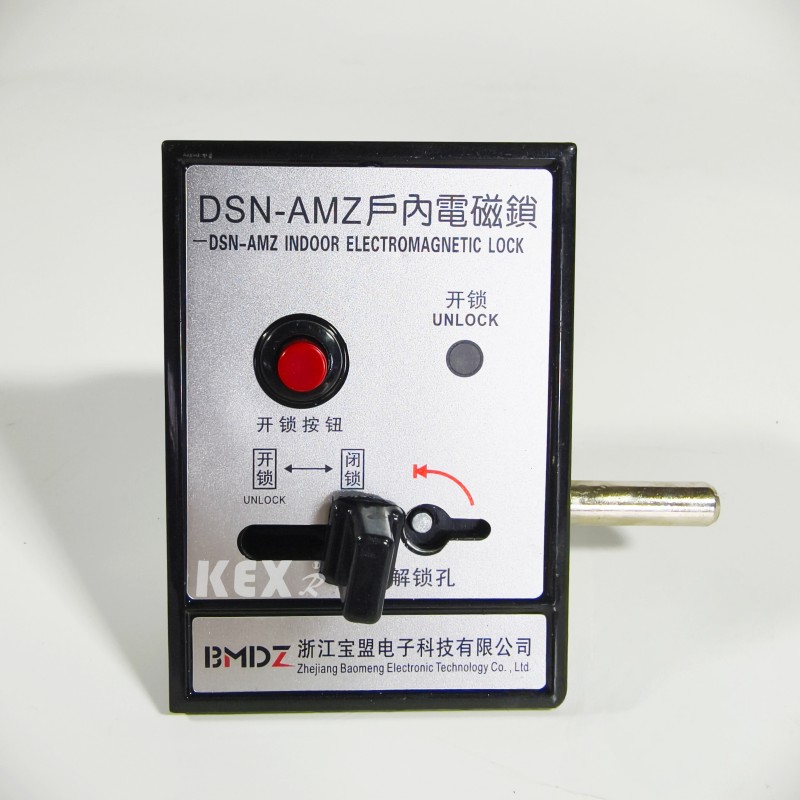

3. Kunci elektromagnetik njero ruangan

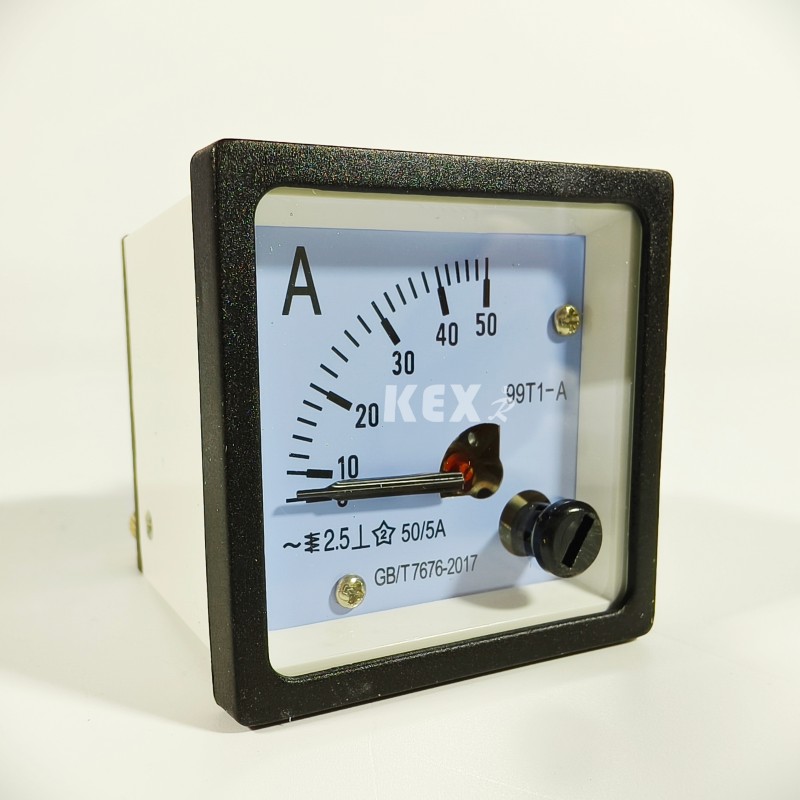

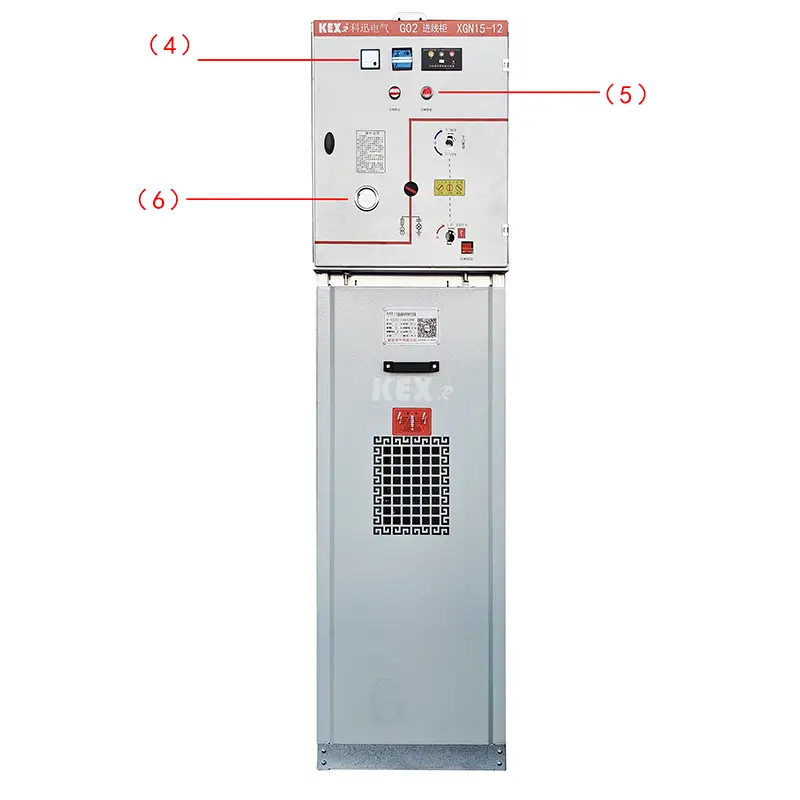

4. Amperemeter
6. Barometer

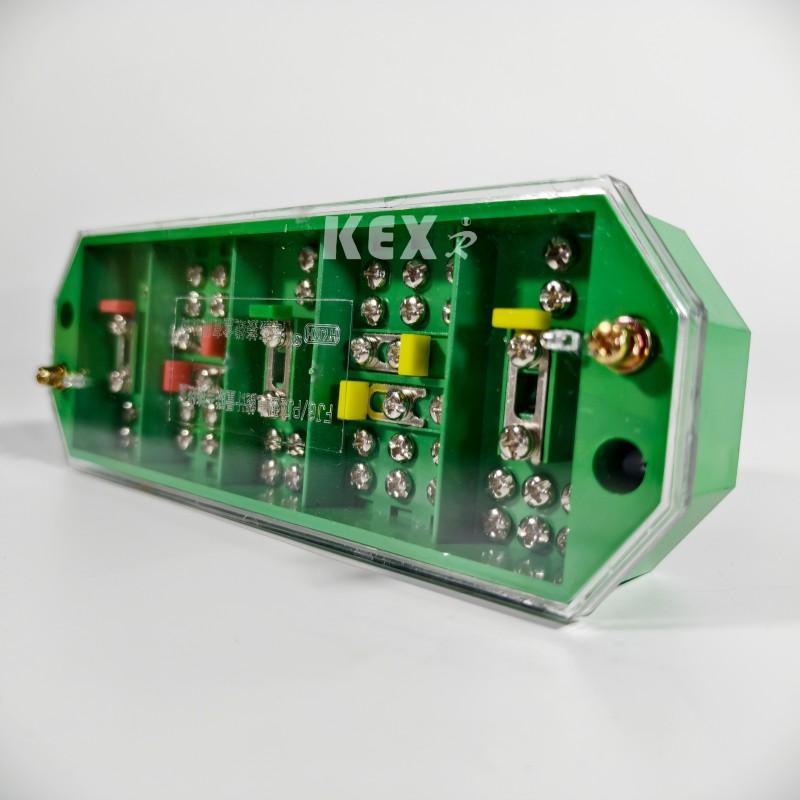

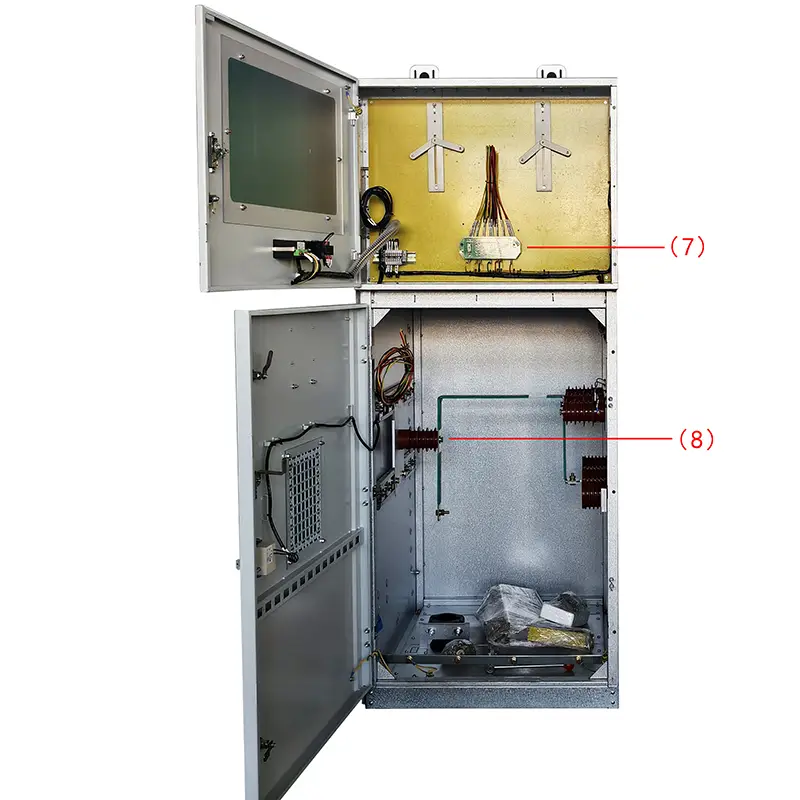

7. 3 Phase 3 kabel konektor listrik

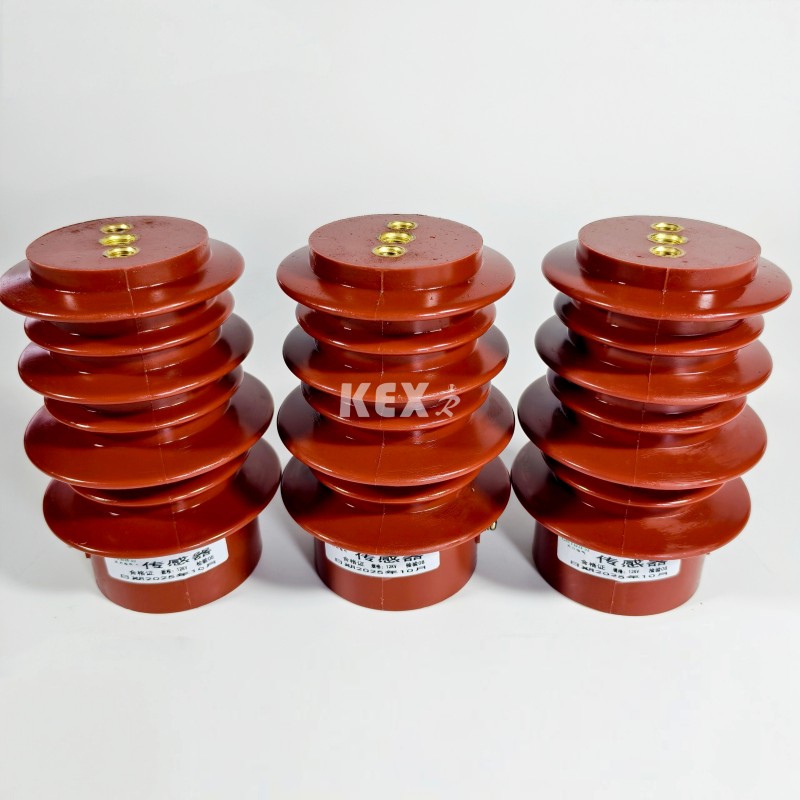

8. Pemancar

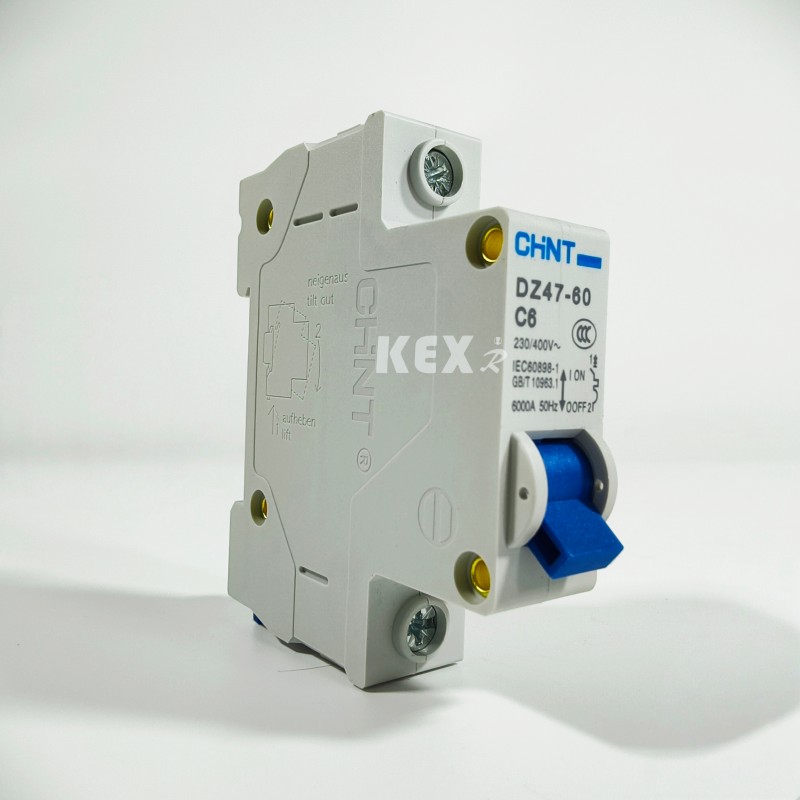

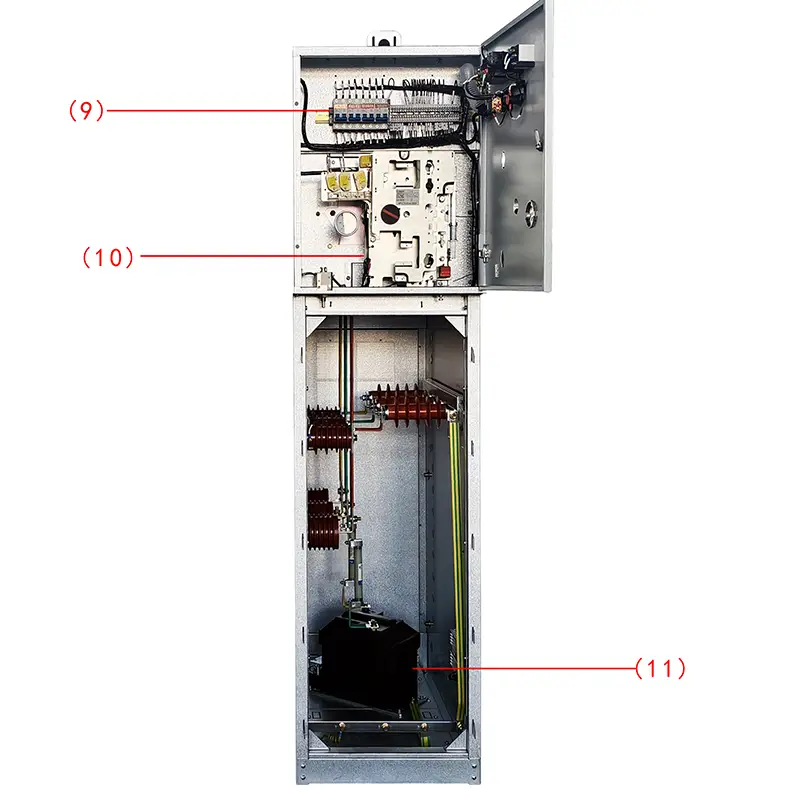

9. Mcb

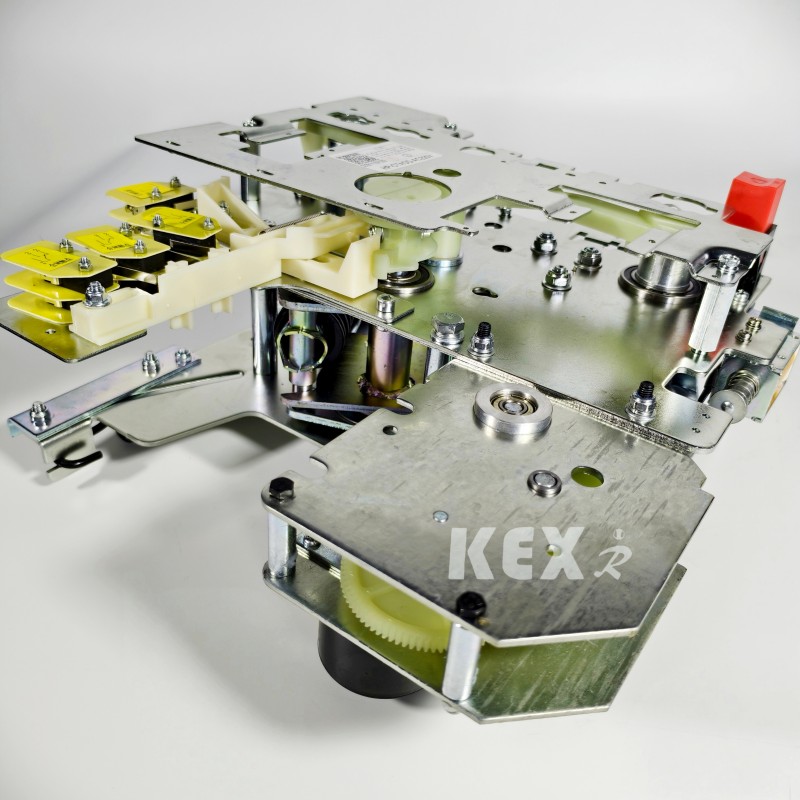

10. Mekanisme operasi
11.VT
● nggunakake kahanan
XGN15-12 jinis modular SF6 Ring Unit Utama Kabinet minangka generasi anyar saka kompak lan expandable logam terlampir switchgear karo belerang hexafluoride switch minangka saklar utama lan jampel online kanggo kabèh kabinet. Nduwe karakteristik struktur sing gampang, operasi sing fleksibel, interlock sing dipercaya lan instalasi sing trep, lan bisa menehi solusi teknis sing nyenengake kanggo macem-macem aplikasi lan syarat pangguna sing beda. Iki nganggo teknologi sensing lan relay protèktif paling anyar, ditambah kinerja teknis sing canggih lan skema perakitan sing entheng lan fleksibel, sing bisa nyukupi kabutuhan pasar sing ganti.
Ngalih utama XGN15-12 SF6 Ring Unit Utama Kabinet nganggo FLN36 lan FLN48 mungguh, SF6 mbukak ngalih lan ABB asli SFG, lan ABB asli VD4 / S, HD4 / S mbobol sirkuit lan VS1 mbobol sirkuit uga bisa dilengkapi miturut kabutuhan kedhaftar '.
● Lingkungan Kerja
◆ Altitude≤1000m
◆Suhu sekitar -25~40 ℃
◆ Rata-rata asor relatif saben dina ora ngluwihi 95%; Kelembapan relatif saben wulan ora ngluwihi 90%;
◆ Kapasitas seismik: 8 derajat;
◆ Ora ana getaran lan impact sing ganas, lan panggonan kanthi geni, karat kimia lan bebaya bledosan.
● Standar
XGN15-12 modular SF6 Ring Unit Utama Kabinet meets standar ing ngisor iki
IEC298 · IEC265 · IEC29 · IEC694 · IEC420 · IEC56 · IEC529 · IEC932 · GB3804 · GB3906 · GB11022
●Tabel parameter teknis saka Kabinet Unit Utama Ring SF6 tipe XGN15-12
|
Item |
|
Unit |
data |
|
Dirating voltase |
|
KV |
12 |
|
Rated kilat impuls tahan voltase |
Ganti lan lemah |
KV |
75 |
|
putus |
KV |
85 |
|
|
1 min Daya tahan voltase |
Ganti lan lemah |
KV |
42 |
|
putus |
KV |
48 |
|
|
frekuensi dirating |
Bus utama |
Hz |
50 |
|
Cabang bis |
Hz |
60 |
|
|
Rated saiki |
Sirkuit utama |
A |
630 |
|
Sirkuit grounding |
A |
630 |
|
|
Dirating short-term tahan saiki |
KA |
20/3s |
|
|
Rated puncak tahan saiki |
KA |
20/2s |
|
|
Transfer saiki |
A |
1700 |
|
|
gelar IP |
|
IP2X |
|
|
Ngalih beban urip mekanik |
Wektu |
2000 |
|
|
Ground switch urip mechanical |
Wektu |
2000 |
|
|
Kabinet ngalih beban |
Jembar |
mm |
375.500.750 |
|
ambane |
mm |
917.940.980 |
|
|
dhuwur |
mm |
1635,1885 |
|
|
Kamar tegangan rendah |
dhuwur |
mm |
350.450 |
|
Kabinet breaker |
Jembar |
mm |
750 |
|
ambane |
mm |
917.940.980 |
|
|
dhuwur |
mm |
1885 |
|
● Struktur XGN15-12 jinis modular SF6 Ring Kabinet Unit Utama
◆Busbar kamar: mbukak switch
A ngalih mbukak telung stasiun dipasang ing kamar ngalih. Cangkang saka ngalih mbukak digawe saka resin epoxy lan kapenuhan sulfur hexafluoride (SF6) Gas punika medium insulating, lan S6F bisa diinstal ing kamar ngalih miturut syarat customer. meter Kapadhetan gas utawa meter Kapadhetan gas karo kontak weker.
◆Kamar kabel: mekanisme operasi, mekanisme interlocking lan kamar kontrol tegangan rendah.
Kabinèt ngalih mbukak wis kamar kabel akeh, kang utamané dipigunakaké kanggo sambungan kabel, supaya kabel siji-inti utawa telung-inti bisa disambungake dening kepala kabel unshielded prasaja, lan ing wektu sing padha, arrester kilat, trafo saiki, ngalih grounding ngisor lan unsur liyane bisa diinstal ing papan akeh. Miturut desain standar, lawang lemari nduweni jendhela pengamatan lan piranti interlock safety, lan piring ngisor kamar kabel dilengkapi tutup sealing lan clamp kabel kanthi pigura dhukungan ukuran sing cocog. Piring ngisor lan pigura lawang ngarep saka kamar kabel bisa dibusak kanggo nggampangake instalasi kabel.
◆ Mekanisme kneading, mekanisme interlocking lan kamar kontrol tekanan rendah
Kamar voltase rendah kanthi interlock minangka panel kontrol ing wektu sing padha. Kamar voltase kurang dilengkapi mekanisme operasi spring kanthi indikator posisi, interlock mekanik lan piranti, lan uga bisa dilengkapi kontak tambahan, tripping coil, mekanisme tripping darurat, tampilan urip kapasitif, kunci kunci lan piranti operasi listrik. Ing wektu sing padha, papan ing kamar voltase kurang uga bisa dilengkapi sirkuit kontrol, alat ukur lan relay protèktif. Kabinet sudhut 750mm duwe rong kamar voltase rendah sing padha, sing bisa dilengkapi aksesoris liyane. Kabèh XGN15 ngalih kabinèt bisa dipérang dadi rong bagéan, sisih ndhuwur kabinèt kalebu kamar bis, mbukak ngalih, mekanisme operasi lan kamar kurang voltase, kang kapisah saka kamar kabel ngisor. Mulane, peralatan sing dipasang ing unit ndhuwur bisa kanthi aman lan gampang dirombak lan diowahi, lan kabeh unit ndhuwur bisa diganti.
◆ Ruangan busbar
Ruangan busbar ditata ing sisih ndhuwur lemari. Ing kamar bis, bus utama disambungake bebarengan lan mbukak liwat kabeh baris switchgear.
● Komponen dhasar saka XGN15-12 jinis modular SF6 Ring Kabinet Unit Utama
▶ FLN36 jinis SF6 mbukak ngalih dikembangaké lan diprodhuksi kanggo perusahaan dening ngenalke teknologi manca lan miturut syarat sistem daya domestik, wis telung negara apa: Nutup, mbukak lan grounding
▶ Kontak dinamis lan statis saka switch beban diselehake ing cangkang resin epoksi die-casting kanthi struktur sing dikuatake, gas SF6 digunakake minangka medium pemadam busur, lan tekanan udara yaiku 14bar. Saben ngalih beban disegel lan bebas pangopènan, lan barometer bisa dipilih kanthi kapisah. Cara instalasi saka ngalih mbukak kanggo nyeleh pemisahan baja antarane kamar kabel lan kamar bis, lan nginstal horisontal kanggo ketemu syarat safety paling kenceng kanggo operasi lan pangopènan. Yen lengkungan ana ing njero, ana titik lemah struktural ing mburi cangkang ngalih beban, sing bakal dibuwang, banjur katup discharge busur ing kabinèt bakal dicuci kanggo nuntun aliran udara ing njaba kabinet.
▶ Ngalih beban SF6 duwe rong mekanisme operasi: mekanisme operasi spring tunggal (jinis K) lan mekanisme operasi spring ganda (jinis A), mekanisme listrik bisa ditambahake ing rong jinis mekanisme operasi ing ndhuwur kanggo mujudake kontrol listrik remot.
●Skema kanggo milih
□Conto Skema 1
|
Nomer Program Utama |
D01 |
|
Busbar utama TMY-3140×8) |
|
|
XGN15-12 Diagram sistem primer |
|
|
Kanggo ngatur |
Kabinet mlebu |
|
Ngalih mbukak FLN36-12 |
1 |
|
Ngalih mbukak FLRN36-12D |
|
|
Tampilan Langsung DXN-T |
1 |
|
Transformer saiki LZBJ9-10 |
|
|
Sekring XRNT |
|
|
Transformator Tegangan JDZ-10/0.1KV |
|
|
Surge arrester HY5WS-17/50 |
3 |
|
Sekring XRNP-10/□A |
|
|
Alat ukur |
|
|
Mode pangayoman |
|
|
Fungsi bantu |
|
|
Mode operasi |
Operasi manual |
|
Kabinet W×D×H(mm) |
375×1000×1635 |
◆Konfigurasi lan Karakteristik Standar
▶630A Bus
▶ Ngalih beban: FLN36-12D/T630-20
▶ Saklar beban telung stasiun (nutup, isolasi, grounding) utawa saklar rong stasiun (nutup, isolasi)
▶Jendhela visual dipasang ing mburi operasi switch.
▶ Saklar utama lan saklar grounding dioperasikake dening rong bolongan operasi sing kapisah lan saben liyane ngunci dhewe.
▶ Indikasi posisi saklar beban lan saklar grounding
▶ Ngalih awak kanthi indikator tegangan kapasitif

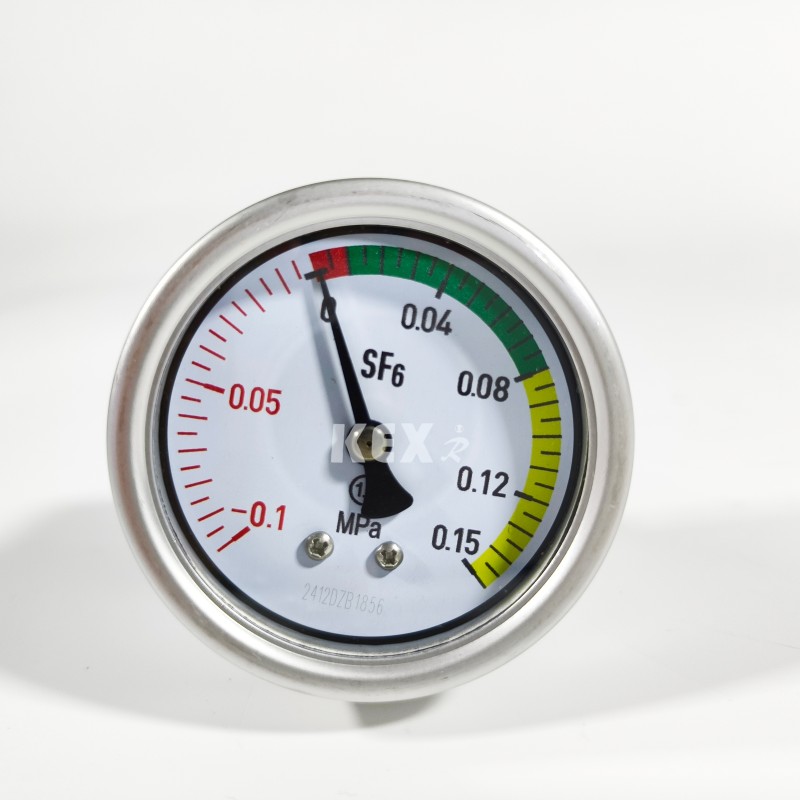

▶ Pengukur tekanan gas SF6 kanthi relay kepadatan
▶ Grounding switch interlocking karo panel ngarep kamar kabel
◆ Konfigurasi lan fitur opsional
▶ Reservasi Bus Ekstensi
▶Motor operasi switching beban: AC220V/110V DC220V/110V/48V
▶Short Circuit lan Indikator Fault Grounding
▶ Piranti Proteksi Kilat (Jinis Distribusi, Jinis Pembangkit Listrik, Jinis Rilis)
▶ Pengukuran CT lan Meter
▶Voltage Transformer PT kanggo Operasi Power Supply
▶AC110V/220V Penutupan Grounding Langsung saka Saluran Inlet (Saklar Grounding lan Gerbang Ngisor Penutupan Grounding Tertutup nalika Kabel Ngisor Urip)
▶ Kontak Tambahan: Saklar Utama 4NO + 4NC Saklar Grounding 2NO + 2NC
□Conto Skema 2
|
Nomer Program Utama |
D08 |
|
Busbar utama TMY-3140×8) |
|
|
XGN15-12 Diagram sistem primer |
|
|
Kanggo ngatur |
Kabinet outlet |
|
Ngalih mbukak FLN36-12 |
|
|
Ngalih mbukak FLRN36-12D |
1 |
|
Tampilan DXN-T |
1 |
|
Transformer saiki LZBJ9-10 |
|
|
Sekring XRNT |
3*XRNTI(A |
|
Transformator Tegangan JDZ-10/0.1KV |
|
|
Surge arrester HY5WS-17/50 |
|
|
Sekring XRNP-10/□A |
|
|
Alat ukur |
|
|
Mode pangayoman |
|
|
Fungsi bantu |
|
|
Mode operasi |
Operasi manual |
|
Kabinet W×D×H(mm) |
375×1000×1635 |
◆ Konfigurasi lan Karakteristik Standar·
▶630A busbar utama
▶ Ngalih beban: FLN36-12D/T100-50
▶ Saklar beban telung stasiun (nutup, isolasi lan grounding)
▶ Saklar beban telung stasiun, kepala sekring lan saklar grounding mburi sekring
▶ Kanggo sambungan mekanik
▶ Indikasi trip sekring lan transmisi sinyal remot
▶Jendhela visual dipasang ing mburi operasi switch.
▶ Saklar utama lan saklar grounding dioperasikake dening rong bolongan operasi sing kapisah lan saben liyane ngunci dhewe.
▶ Indikasi posisi saklar beban lan saklar grounding
▶ Ngalih awak kanthi indikator tegangan kapasitif
▶ Pengukur tekanan gas SF6 kanthi relay kepadatan
▶ Grounding switch interlocking karo panel ngarep kamar kabel
◆ Konfigurasi lan fitur opsional
▶ Reservasi Bus Ekstensi
▶Motor operasi switching beban: AC220V/110V DC220V/110V/48V
▶Indikator Fault Short lan Grounded
▶ Pengukuran CT lan Meter
▶Loss Voltage Trip AC220V
▶Pemutus arus luwih:GL25/5
▶ Kontak tambahan: switch utama 4NO + 4NC grounding switch 2NO + NC
▶ Trip coil: AC220V/110V DC220V/110V/48V
▶ Sekring Sekring (Sinyal Gagal): 1NO
▶ Pengukur tekanan kanthi sinyal: 1NO
□Conto Skema 3
Program Utama Nomer D07
|
Busbar utama TMY-3(40×8) |
|
||
|
XGN5-12 Diagram sistem primer |
|
K |
|
|
|
|||
|
Kanggo ngatur |
Kabinet pangukuran |
||
|
Ngalih mbukak FLN36-12 |
|
||
|
Ngalih mbukak FLRN36-12D |
|
||
|
Tampilan DXN-T |
1 |
||
|
Transformer saiki LZBJ9-10 |
2 |
||
|
Sekring XRNT□A |
|
||
|
Transformator Tegangan JDZ-10 / 0.1KkV |
2 |
||
|
Surge arrester HY5WS-17/50 |
|
||
|
Sekring XRNP-10/□A |
3 |
||
|
Alat ukur |
|
||
|
式Mode pangayoman |
|
||
|
Fungsi bantu |
|
||
|
Mode operasi |
|
||
|
Kabinet W×D×H(mm) |
750×1000×1635 |
||
◆Konfigurasi lan Karakteristik Standar
▶Loro LZZBJ9 Transformer Saiki
▶Loro Transformer Tegangan JDZ
▶Lindungi sekring PT
▶ Interlocking panel ngarep kamar kabel
◆Konfigurasi lan fitur opsional
▶AVoltmeter karo Ngalih
▶ Ammeter karo saklar
▶3 CT ,3 PT
▶ Indikator Tegangan Kapasitif nuduhake Kabinet Switchgear Langsung
▶Watt hour meter
▶ Kontrol negatif
