Klambi Armor-Clefing Obat Tutup Logam Metal

● area aplikasi

Clad Armor-Clad Type Kyn28-24 ngganti peralatan saklar logam ditutup Peralatan saklar Kyn28-24 duwe macem-macem fungsi kanggo nyegah penyerapan, kalebu nyegah handcart saka obah, nyegah switch listrik, lan nyegah supaya mlebu kanthi langsung. Clad Armor-Coklat Kyn28-24 ngganti peralatan saklar ditutup logam dilengkapi vs1-24 seri circuit sirkuit circual circuit circual circual sirkuit pemecahan breaker forced karo kinerja sing apik. Sirkuit sekunder saka peralatan saklar dilengkapi komponen kontrol lan perlindungan lan dipercaya; Bus kasebut ngetrapake bahan insulasi panas sing digawe panas utawa insulating sing diluncurake kanthi cepet, ngoptimalake bentuk elektroda, lan awak kabinet yaiku kompak kanthi struktur. Iki minangka peralatan panyebaran daya kanthi teknologi canggih, kinerja stabil, struktur sing cukup, panggunaan sing cukup, safety lan linuwih.

● standar manufaktur produk

Klinik Armor Tipe Kyn28-24 ngganti peralatan saklar logam ditutup logam mode ing ngisor iki standar:

◆ Koordinasi Insulasi GB 3111.1 Transmisi daya lan peralatan transformasi tinggi

Circuit Circuit Ver Voltage Tinggi GB1984

◆ gb39063.6kv ~ 40.5kv logam AC sing dilampirake switchgear lan peralatan kontrol

◆ GB / T11022 Syarat Teknik Umum kanggo Switchgear Voltage HighGear and Controlgear. Keteput teknis teknis umum yaiku IEC 60694 standar kanggo Switgear dhuwur-voltage lan ControlGear. ◆ 62271-200: 2003 High-Voltage Switchgear lan ControlGear part 200: Recated voltase 1KV ing ndhuwur 52kv lan ing ngisor iki logam AC lan peralatan kontrol.

● parameter teknis

● Struktur lan prinsip kerja

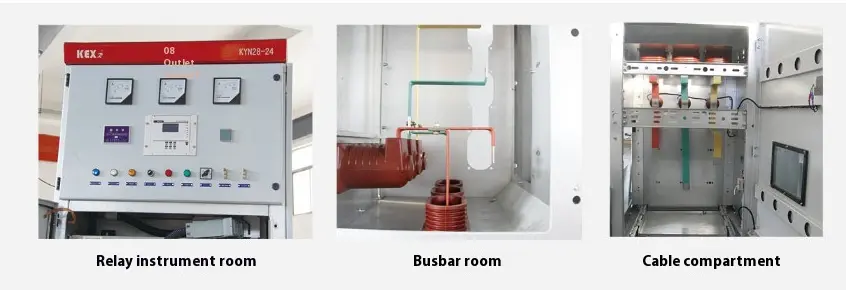

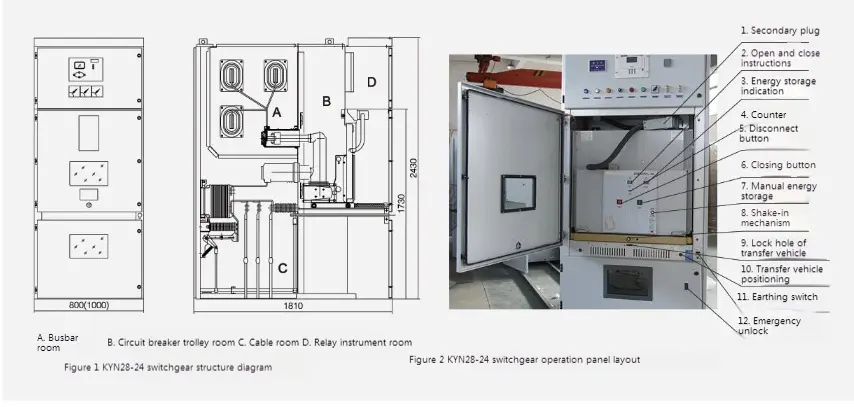

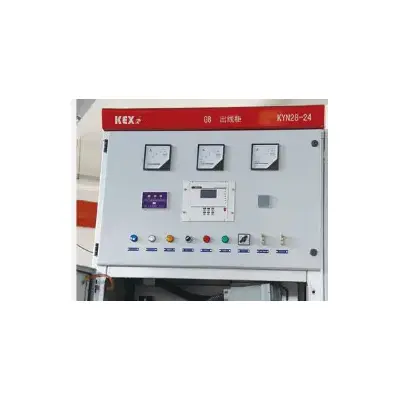

Clad waja ing Kyn28-24 ngganti peralatan saklar logam ditutup logam kalebu kabinèt lan bagean sing bisa dicopot (umume dikenal minangka Handcart). Kabinet kasebut dipérang dadi pirang-pirang kompartemen fungsi kanthi partisi logam, kayata ruangan bis, ruangan bis, kamar breaker sirkuit, kamar kabel, kamar kabel lan relay kamar instrumen. Bagean switche sing bisa dicopot bisa dilengkapi Handcart pemecahan sirkuit sirkuit, transformer voltase Handcart, kilat tarangan handcart, handcart kilat lan genggem.

● Fitur struktural utama

Switchgear bisa diatur maneh utawa dipasang ing tembok, sing ora mung nambah safety lan keluwesan switch, nanging uga nyuda ruang lantai.

◆ THELL

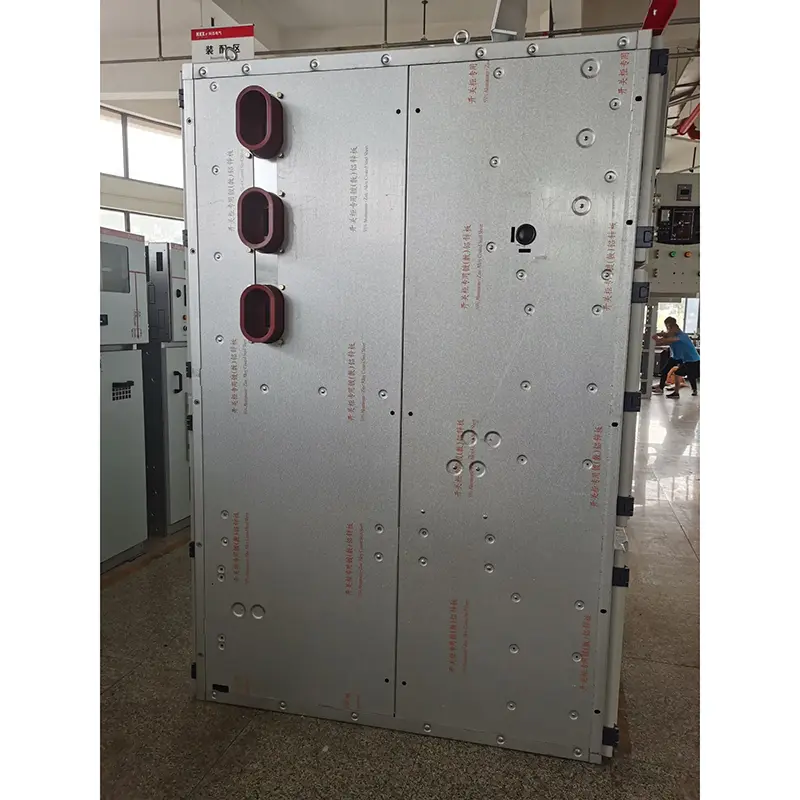

Tutup Kyn28-24 Ketik Clad Armor Shifting Peralatan Lukisan Logam Tutup Logam digawe saka piring baja sing dilapisi aluminium-seng, sing diproses dening proses mesin CNC. Kabinet kabeh duwe resistensi tliti lan resistensi korosi lan kuat, lan amarga diadopsi pirang-pirang teknologi lempitan, kabinet luwih entheng ing kabiasaan mekanik, tinimbang lemari peralatan sing padha. Kabinet kasebut ngetrapake struktur sing dipasang, sing disambungake karo nut willow lan sambungan kekuatan dhuwur, saengga ngolah lan siklus produk sing dipendhet, bagean kasebut kalebu universal, lan organisasi produksi luwih trep.

◆ THE HANDCART

Skeleton handcart digawe saka piring baja tipis lan dipasang dening alat mesin CNC. Handcart lan kabinet duwe presisi sing cocog, lan interlock mekanik aman, dipercaya lan fleksibel. Handcart bisa dipérang dadi circuit breaker handcart, Transformer voltase Handcart, handcart meter, handcart pecah, dll. Handcarts etol. Handcart duwe posisi sambungan / tes lan posisi sing digunakake ing kabinèt, lan saben posisi duwe piranti posisi. Kanggo njamin interlocking sing bisa dipercaya. Kabeh jinis handcarts didorong lan mundur kanthi rod screw, sing entheng lan fleksibel kanggo operate lan cocog kanggo personel tugas. Nalika handcart kudu dicopot saka kabinet, bisa digayuh kanthi tren transfer khusus kanggo macem-macem pemriksaan lan perawatan. Nalika mobil sing mlaku nganggo tangan diangkut menyang ruangan Breaker Circuit Circuit, bisa dipercaya dikunci ing posisi Off / Test, lan lampu indikator Kabinet nuduhake posisi kasebut. Mung sawise handcart rampung dikunci bisa uga mekanisme propulsion timah dadi guncang kanggo nyurung handcart menyang posisi sing digunakake. Nalika handcart tekan posisi sing kerja, kekuwatan operasi nangani propulsion tiba-tiba mundhak lan ora bisa diputer, lan lampu indikator posisi sing cocog nuduhake posisi kasebut. Interlock Mekanikal saka Handcart bisa dipercaya manawa sirkuit sirkuit bisa ditutup mung nalika handcart ana ing posisi utawa posisi tes; Kajaba iku, handcart mung bisa mindhah nalika sirkuit becer ing negara pambuka.

◆ Piranti Relief Tekan

Piranti relief tekanan dipasang ing ndhuwur ruangan handcart, ruangan bis lan kamar kabel. Yen salah dumadi ing kompartemen lan busur ana ing switchge udhara, lan lawang kabinet ditutup kanthi ringing ring ing ngarep, lan tekanan kanthi tekanan lan tekanan, saéngga nganakake keamanan operator lan switched.

◆ plug sekunder interlocked karo handcart.

Sambungan sekunder antarane switchgear lan handcart disadekake liwat kontak plug sekunder, sing disambungake karo tabung teleskopik nilon, lan soket nomer loro dipasang ing sisih ndhuwur handcart peralatan saklar. Mung nalika handcart ana ing posisi test / Off bisa dipasang ing plug sekunder dipasang utawa ora dipasang. Plug Secondary Dikunci Nalika Handcart mlebu ing posisi sing digunakake. Circuit Breaker Handcart sing dilengkapi karo nutup Elektromagnet, sadurunge plug sekunder wis nyambung, mekanisme peningkatan handcart dikunci dening elektromagnet, lan bisa ditutup, saengga ora bisa ditutup.

◆ Piranti Tampilan sing Dikirim

Switche bisa dilengkapi piranti tampilan langsung kanggo ndeteksi operasi sirkuit utami, sing kalebu sensor voltase dhuwur lan tampilan. Piranti bisa nyurung status sirkuit voltase tinggi, lan uga bisa nggarap kunci elektromagnetik kanthi paksa, lan bisa nggayuh tujuan kanggo nyegah gagang, lan ningkatake pekerjaan kanthi ngisi daya, lan ningkatake kinerja bukti Dhukungan produk.

◆ nyegah kondensasi

Supaya bisa nyegah kondensasi ing lingkungan sing asor utawa owah-owahan suhu sing gedhe, pemanas listrik dipasang ing ruangan kabel breaker lan kamar kabel, supaya nyegah kacilakan insulasi ing ngisor kahanan operasi ndhuwur.

◆ Piranti Grounding

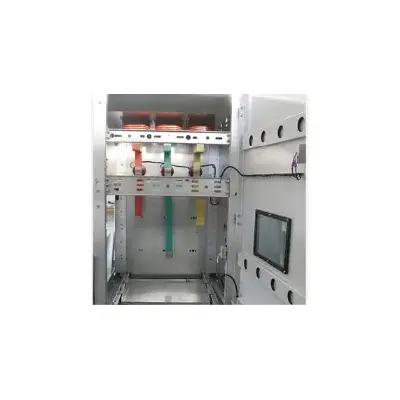

Ana garis tembaga sing duwe lemah 5 × 40mm2 ing ruangan kabel, sing ngliwati lemari sing cedhak lan disambungake karo lemari kanggo lemari komponen sing langsung. Amarga kabinet kabeh dibagi karo piring zink sing ditutupi aluminium, kabinet kabeh ana ing negara sing apik, njamin keamanan saka operator nalika ndemek kabinèt.
