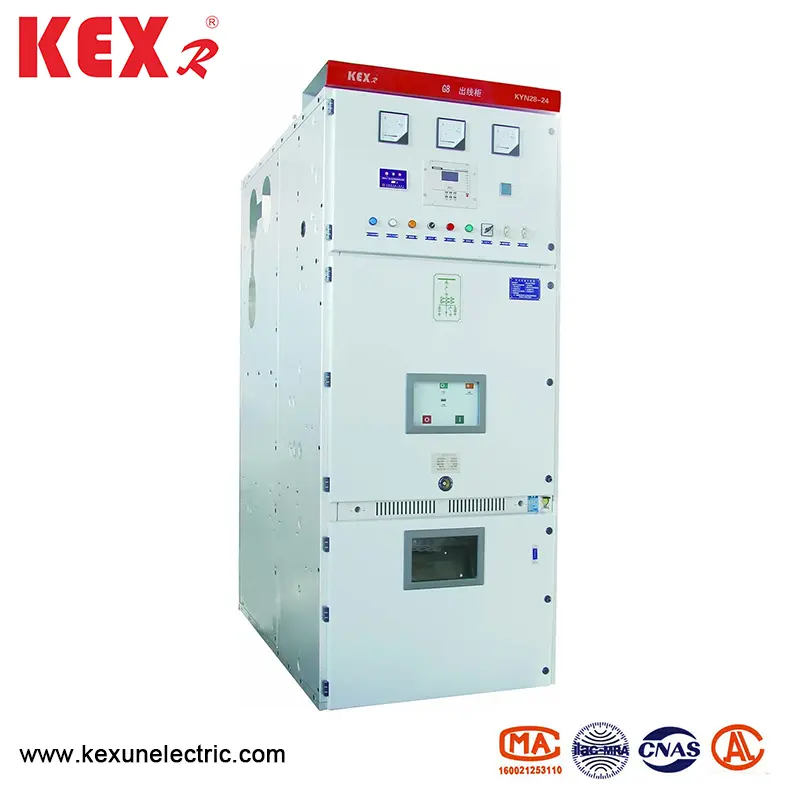

Klambi Armor-Clad Shifear Logam Funny

● Maksud Model

● kahanan panggunaan

◆ Kahanan Gunakake Biasa

▶ Suhu sekitar: -15 ~ 40 ℃, lan rata-rata sajrone 24 jam kurang saka 35 ℃.

▶ Kelembapan: Rata-rata kelembapan saben dina kurang saka 95%; Rata-rata kelembapan saben wulan kurang saka 90%;

Tekan tekanan uap: meksa uap rata-rata saben dina ora luwih saka 2.2kpa; meksa banyu bulat banyu saben wulan ora bakal ngluwihi 1.8kpa ;;

▶ Altitude: Altitude of waja-clan shifering logam ditutup switchgear kudu kurang saka 1000 m

▶ Udhara sekitar ora jelas polusi bledug, uyah, gas korosif lan / utawa gumpalan, uap utawa semprotan uyah;

▶ Gerakan utawa gerakan lemah saka njaba peralatan ngoper lan peralatan kontrol bisa digatekake

▶ Amplitude interferensi elektromagnetik sing didorong ing sistem sekunder ora luwih saka 1.6KV.

◆ Kahanan Kahanan Khusus

Yen digunakake ing kahanan lingkungan normal sing ditemtokake ing GB / T1022, perusahaan lan pangguna bisa rembugan lan nggayuh kesepakatan babagan kahanan operasi khusus.

Supaya bisa nyegah kondensasi, klambi Armor-CLAD ngganti logam ditutup logam

dilengkapi pemanas, sing kudu digunakake nalika switchgear ing negara siyaga. Perhatian uga kudu dibayar kanggo nggawe pemanas menyang operasi nalika switchgear ana ing operasi normal.

● Parameter teknis saka klambi Armor-Clefing ing logam ditutup

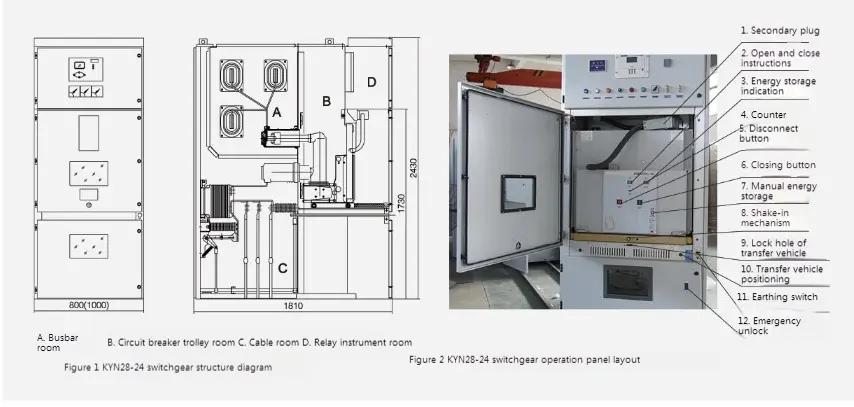

● Katrangan ringkes babagan struktur

Klin28-24 jinis waja nggeser logam ditutup ngalih switchger kalebu kabinèt lan bagean sing bisa dicopot (umume dikenal minangka Handcart). Switchgear dipérang dadi pirang-pirang kompartemen kanthi partisi logam, kayata ruangan bis, kayata ruangan bis, kamar breaker sirkuit, kamar kabel, kamar kabel lan relay kamar instrumen. Bagean switche sing bisa dicopot bisa dilengkapi Handcart pemecahan sirkuit sirkuit, transformer voltase Handcart, kilat tarangan handcart, handcart kilat lan genggem.

● ciri komponen utama

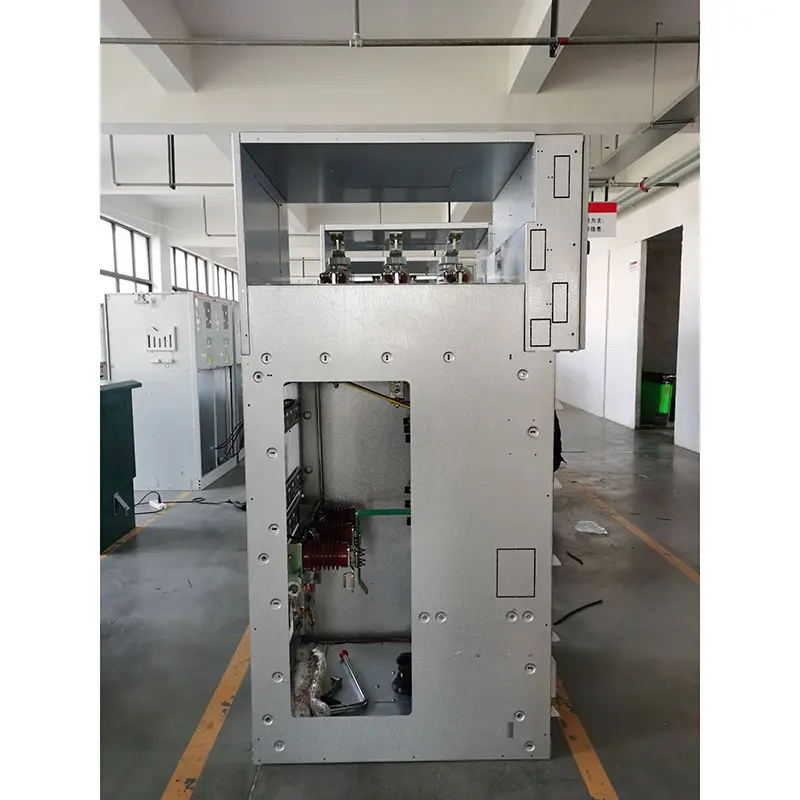

◆ THELL

Tutup Kyn28-24 Ketik Clad Armor Shifting Peralatan Lukisan Logam Tutup Logam digawe saka piring baja sing dilapisi aluminium-seng, sing diproses dening proses mesin CNC. Kabinet kabeh duwe resistensi tliti lan resistensi korosi lan kuat, lan amarga diadopsi pirang-pirang teknologi lempitan, kabinet luwih entheng ing kabiasaan mekanik, tinimbang lemari peralatan sing padha. Kabinet kasebut ngetrapake struktur sing dipasang, sing disambungake karo nut willow lan sambungan kekuatan dhuwur, saengga ngolah lan siklus produk sing dipendhet, bagean kasebut kalebu universal, lan organisasi produksi luwih trep.

◆ THE HANDCART

Skeleton handcart digawe saka piring baja tipis lan dipasang dening alat mesin CNC. Handcart lan kabinet duwe presisi sing cocog, lan interlock mekanik aman, dipercaya lan fleksibel. Handcart bisa dipérang dadi circuit breaker handcart, Transformer voltase Handcart, handcart meter, handcart pecah, dll. Handcarts etol. Handcart duwe posisi sambungan / tes lan posisi sing digunakake ing kabinèt, lan saben posisi duwe piranti posisi. Kanggo njamin interlocking sing bisa dipercaya. Kabeh jinis handcarts didorong lan mundur kanthi rod screw, sing entheng lan fleksibel kanggo operate lan cocog kanggo personel tugas. Nalika handcart kudu dicopot saka kabinet, bisa digayuh kanthi tren transfer khusus kanggo macem-macem pemriksaan lan perawatan. Nalika mobil sing mlaku nganggo tangan diangkut menyang ruangan Breaker Circuit Circuit, bisa dipercaya dikunci ing posisi Off / Test, lan lampu indikator Kabinet nuduhake posisi kasebut. Mung sawise handcart rampung dikunci bisa uga mekanisme propulsion timah dadi guncang kanggo nyurung handcart menyang posisi sing digunakake. Nalika handcart tekan posisi sing kerja, kekuwatan operasi nangani propulsion tiba-tiba mundhak lan ora bisa diputer, lan lampu indikator posisi sing cocog nuduhake posisi kasebut. Interlock Mekanikal saka Handcart bisa dipercaya manawa sirkuit sirkuit bisa ditutup mung nalika handcart ana ing posisi utawa posisi tes; Kajaba iku, handcart mung bisa mindhah nalika sirkuit becer ing negara pambuka.

◆ kompartemen

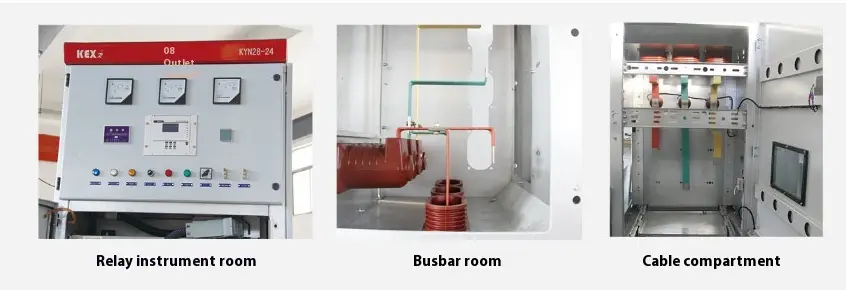

Komponen listrik utama Switchgear ana ing kompartemen mandhiri, yaiku: Kamar kerja, ruangan kabel, ruangan kabel, level perlindungan ing saben ruang perlindungan kasebut tekan IP2XX. Kajaba kamar instrumen Relay, telung kompartemen liyane duwe saluran relief meksa masing-masing. Amarga jinis tengah, ruang ruangan kabel saya tambah akeh, saengga peralatan bisa nyambung pirang-pirang kabel ing podo.

▶ Busin bis A: Bus utama disambungake dening penyambungan tunggal, sing tetep bus cabang (kothak kontak statis) lan lengen insasiasi utama. Bus utama lan bis tation yaiku bar tembaga kanthi suluh persegi, lan bar bus pindho digunakake kanggo beban saiki. Kanggo kabutuhan khusus, bis bisa ditutupi panas lengen klambi lan kothak insulating khusus. Insulating bushings dipasang ing antarane lemari lemari lemari, sing bisa mbatesi kacilakan ing kompartemen kasebut tanpa nyebar menyang lemari liyane ing kasus arc internal.

▶ Sircuit Breaker Breaker B: Ril dipasang ing loro-lorone kompartemen kanggo handcart kanggo mindhah saka posisi mati / test menyang posisi sing digunakake ing kabinet. Pemisahan kasebut (katup) kothak kontak statis diinstal ing tembok mburi kamar gaweyan. Nalika handcart obah saka posisi Off / Tes menyang posisi sing digunakake, katup ndhuwur lan ngisor ing tutuk kothak kontak statis kanthi otomatis dibukak bareng karo handcart. Nalika pindhah ing arah sing beda-beda, katup bakal cedhak nganti rampung gaste menyang posisi tartamtu lan kanthi aman nutupi kothak kontak statis, saéngga mbentuk pamisahan sing efektif. Amarga ora ana hubungane antarane katup ndhuwur lan katup ngisor, katup ing sisih live bisa dikunci sajrone perawatan, saéngga manawa personel pangopènan ora ndemek awak sing urip. Handcart uga bisa ditindakake nalika lawang kamar breaker sirkuit ditutup. Liwat jendhela pengamatan ing lawang, sampeyan bisa mirsani posisi handcart ing kompartemen, pandhuan pambuka lan nutup lan kahanan panyimpenan energi.

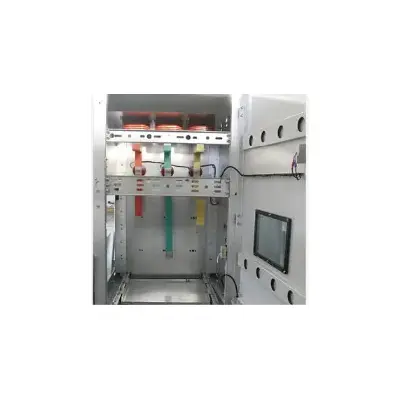

▶ Cable Compartment C: Klambi Armor-Clad Tipe Kyn28-24 ngowahi swarmge munggah ing tengah, saengga ruang kabel duwe papan gedhe. Pemancar saiki lan grounding saklar wis diinstal ing tembok mburi kompartemen (switch brounding uga bisa diinstal ing tengah kabinit ngalih miturut kabutuhan pelanggan), lan tarapan kilat dipasang ing sisih ngisor kompartemen. Sawise handcart lan pemisahan horisontable dicopot, konstruktor bisa mlebu kabinèt saka ngarep kanggo instalasi lan pangopènan. Kontraktor Nyambungake Kabel ing ruangan kabel bisa dihubungake karo podo karo kabel 1-3 saben phase, lan 6 kabel bisa dihubungake karo saben fase yen perlu. Piring Slotted Sloted Dacan utawa Plato Segara Magnetik disiapake ing sisih ngisor kompartemen kabel kanggo njamin konstruksi sing trep.

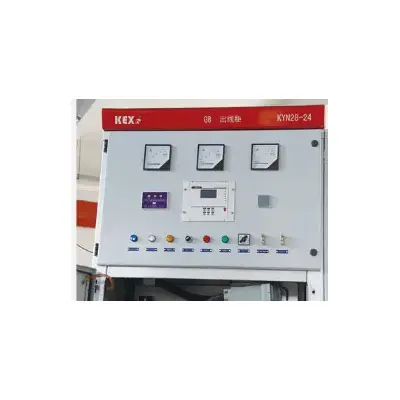

▶ Relay Kamar Alamat D: Konferensi Perlindhungan Relay, Indikator Tampilan Langsung lan Peralatan Secondary kanthi syarat khusus bisa diinstal ing kamar instrumen Relay. Garis kontrol dilebokake ing trunking, lan trunking duwe piring tutup logam, sing bisa ngisolasi garis sekunder saka komponen voltase dhuwur. Trunking ngarep kiwa dilindhungi undhang-undhang lan kabel sing dikendhaleni lan dipimpin, lan bagean sing cocog karo piring ngisor diwenehake kabel kabel sekunder lan bolongan benang. Ing piring ndhuwur kamar instrumen relay, uga ana bolongan nyebrang bus cilik sing trep kanggo konstruksi. Nalika wiring, piring tutup ruangan ruangan bisa dibukak kanggo nggampangake instalasi bis cilik.
