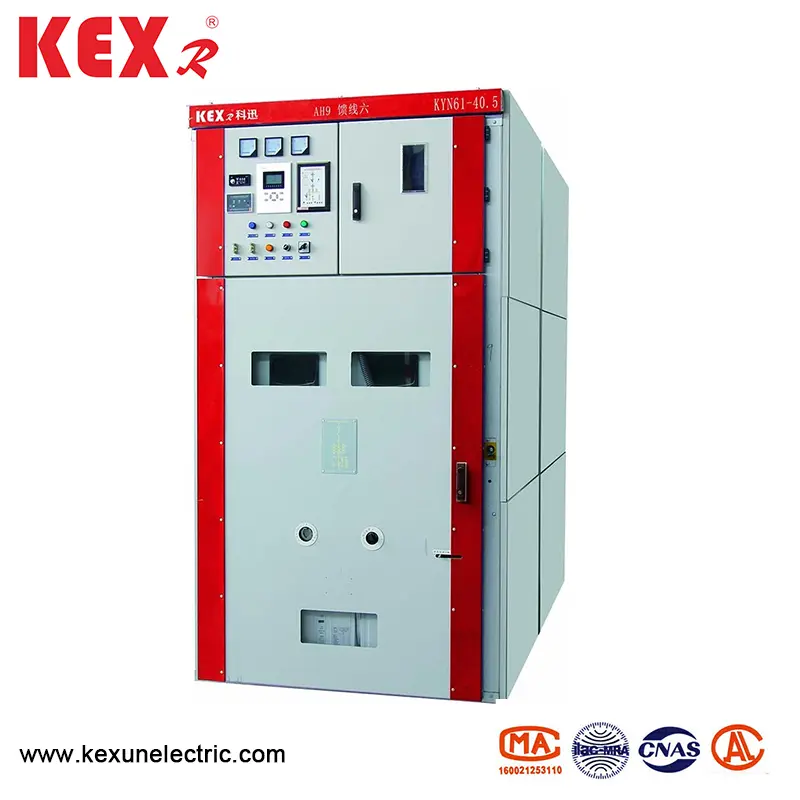

Switch Armor-Clan Shifear
Minangka transmisi daya profesional lan pembekal peralatan sing digawe ing China, Kexun's Kyn61-40.5 Full-Clan Shiffing bisa digunakake kanggo nampa sirkuit ing tanduran, lan bisa nggunakake sirkuit, lan bisa digunakake ing papan liya sing asring dioperasikake.
Model: Kyn61-40.5
Merek: KEXR
Model: Kyn61-40.5
Merek: KEXR
● Karakteristik tektonik
▶ Struktur switchgear dipasang, lan sirkuit breaker yaiku lantai sing dipasang dening Handcart
▶ Kyn61-40.5 Jinis Armor-Clan Shifing Switchgear dilengkapi karo breaker sirkuit kompleks komposit anyar komposit anyar, sing nduweni ciri-ciri penyelajar sing apik lan panggantos prasaja
▶ Bingkai kerjane dilengkapi karo skru timah lan mekanisme propulsion nut, sing bisa mindhah handcart lan nyegah nyasar saka ngrusak struktur propulsion
▶ Kabeh operasi bisa ditindakake kanthi tutup kabinet
▶ Interlocking antarane saklar utama, door genggem lan ngalih kabinèt nganggo mode kunci mekanik wajib kanggo ketemu fungsi "limang-pencegahan"
▶ Ruangan kabel duwe papan sing cukup kanggo nyambung macem-macem kabel
√ Grounding cepet digunakake kanggo nggedhekake lan sirkuit cendhak
▶ Tingkat perlindungan cangkang yaiku IP3X, lan level perlindungan yaiku IP2X; nalika lawang kerjane mbukak
▶ The Coklat Armor-Clad Switchgear Conforms to GB3906-1997 lan nganggo standar IEC-298 International.
● Kahanan Lingkungan
▶ LIMIT LIMIT LIMIT Suhu Suhu yaiku + 40 ℃, lan regane rata-rata diukur sajrone 24 jam ora ngluwihi 35 ℃, lan watesan ngisor-15 ℃
▶ Altitude: Ora luwih saka 1000m ndhuwur segara
▶ Kelembapan relatif: Nilai rata-rata saben dina ora bakal ngluwihi 95%, lan nilai rata-rata saben wulan ora bakal ngluwihi 90%
▶ Intensitas Gempa: Ora luwih saka 8 derajat
▶ Tekanan uap banyu: Nilai rata-rata saben dina ora bakal ngluwihi 2.2kpa, lan nilai rata-rata saben wulan ora bakal ngluwihi 90%.
● tabel parameter teknis
◆ Switchgear vakum
|
Nomer |
Item |
Unit |
Data |
|
1 |
Rated voltase |
Kv |
40.5 |
|
2 |
Rated saiki |
A |
1250, 1600, 2000 2000 |
|
3 |
Frekuensi dirating |
Hz |
50 |
|
4 |
Rated Short-Term tahan saiki |
The |
20,25,3,31.5 |
|
5 |
Rated Peak Townstand |
The |
50,63,80 |
|
6 |
Frekuensi Kertu Nggawe Voltase |
Kv |
95 / 1min |
|
7 |
Rated Lighting Lampu Tahan voltase |
Kv |
185 |
|
8 |
Réloktasi wektu langgeng sing cendhak |
S |
4 |
|
9 |
Gelar IP |
|
IP3X |
◆ Circuit Circuit Circuit
|
Nomer |
Item |
Unit |
Data |
|
1 |
Rated voltase |
Kv |
40.5 |
|
2 |
Frekuensi dirating |
Hz |
50 |
|
3 |
Frekuensi Kertu Nggawe Voltase |
Kv |
95 / 1min |
|
4 |
Rated Lighting Lampu Tahan voltase |
Kv |
185 |
|
5 |
Rated saiki |
A |
1250, 1600, 2000 2000 |
|
6 |
Rated Short-Term tahan saiki |
The |
20,25,3,31.5 |
|
7 |
Rélokasi break sing cendhak |
The |
20,25,3,31.5 |
|
8 |
Réloktasi wektu langgeng sing cendhak |
MS |
30Kanggo |
|
9 |
Gelar IP |
MS |
50t≤t≤100 |
|
10 |
Mbukak Wektu |
MS |
20 |
|
11 |
Wektu nutup |
MS |
10000 |
|
12 |
Rated lingkaran sirkuit wektu saiki |
Wektu |
|
|
13 |
Urip mekanik |
Wektu |
|
◆ Mesin Spring-Operasi
|
Item |
|
Unit |
Data |
|
Voltase operasi sing dirating |
Coil Breaking-Brake |
V |
DC220 / 110 AC220 / 110 |
|
closing coil |
|||
|
Saiki |
Coil Breaking-Brake |
A |
0.96 (220V) 1.05 (110v) |
|
closing coil |
|||
|
Daya motor panyimpenan energi |
W |
230 |
|
|
Panyimpen energi voltase ranging motor |
V |
DC220 / 110 AC220 / 110 |
|
|
Storaget energi |
S |
≤12 |
|

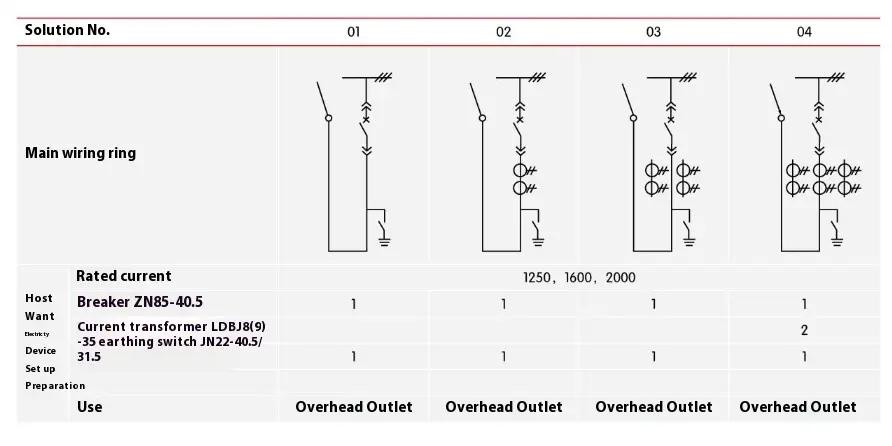

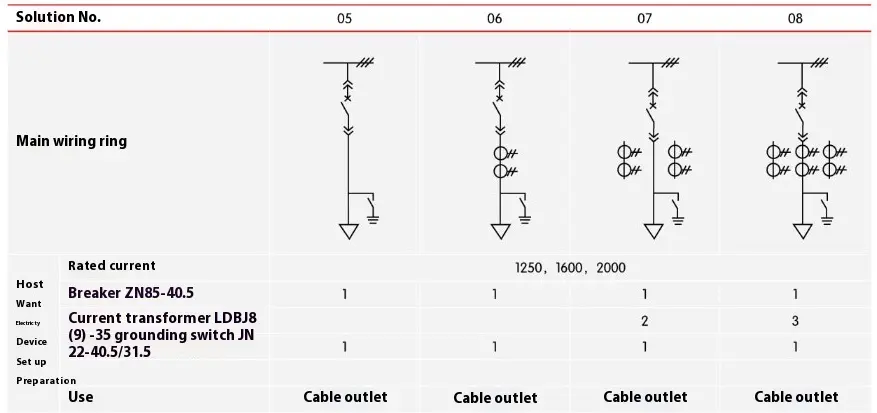

● Skema wiring
Ana 27 skema wiring utama sing umume digunakake kanggo swarmen Armor-CLAD, sing bisa nyukupi kebutuhan kabel sing mlebu lan metu, lan sapiturute yen ana rencana liyane sing ana, coba takon karo pabrikan.

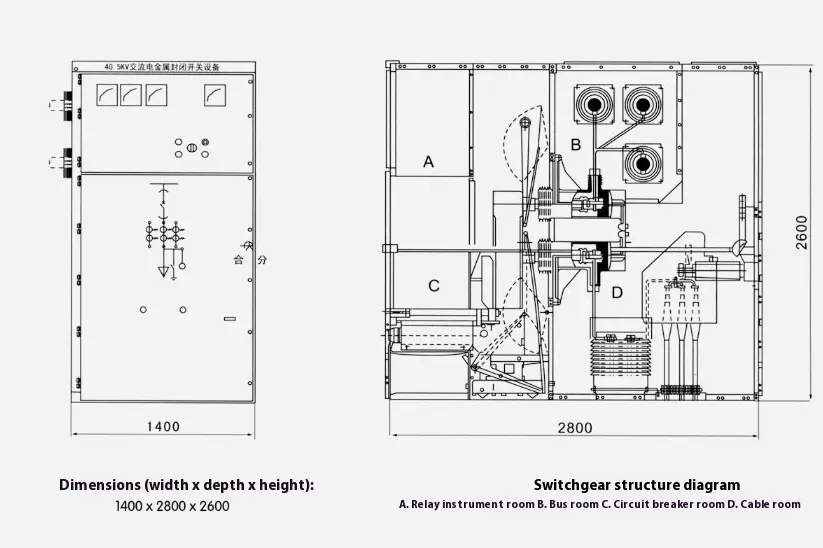

● Ukara struktural saka klambi Armor-Claad ganti switchgear
● Instalasi switchgear
▶ Tinggi Kyn61-40.5 Ketik Armor-Clan Shifting Switchgear's Electrical RUCHD: ≥ 4500mm
▶ Jarak saka mburi kabinet ing tembok: ≥ 1500mm
▶ Flatness FeatNess Foundation Firdation: ≤ 1 mm / m
▶ baja saluran baja sing dipasang ing njero ora bakal ngluwihi 3 mm ing ndhuwur lemah
▶ bisa tetep ing dhasar kanthi bolt utawa welding
▶ Bobot saka switchgear udakara 1800kg
▶ Switchgear Operasi koridor (siji baris): ≥3000mm lan tikel tikel (pasuryan) ≥4000mm.
● konsistensi produk
◆ Skema Utama Utama Garis, Gambar Sistem Baris, Gambar Arah lan Gambar Tata letak
◆ Gambar skema listrik lan diagram inten terminal sirkuit sekunder
◆ Spesifikasi Model lan kuantitas komponen listrik saka klambi Armor-Clan Shifing
◆ spesifikasi lan bahan bis lan bis cabang
Jagian lan jumlah bagean Spare lan Bagian Spare
Syarat khusus bakal sarujuk karo pabrik
◆ amarga peningkatan teknologi produk sing terus-terusan, kabeh data kudu tundhuk konfirmasi paling anyar kanthi departemen teknis pabrik kita. Yen ana owah-owahan, ora bakal ana kabar.
● Pandhuan sing mrentah
Gambar diagram skema wiring, tujuan lan diagram sistem kawat siji; Voltase dirating; Rated saiki; Diparingi kursus break-sirkuit sing cendhak; Tata letak rencana kamar panyebaran daya lan rencana konfigurasi switchear, lsp.
Nunjukake spesifikasi kabel sing mlebu lan metu
Action syarat kanggo kontrol, pangukuran lan fungsi perlindungan Switchgear lan kunci liyane ngunci lan piranti otomatis.
◆ Model, spesifikasi lan jumlah komponen listrik utama ing Switchgear. Yen sambungan Bus jambatan dibutuhake antarane lemari switche utawa mlebu, data khusus kayata dirating Kapasitas bus jembatan, jembatan bis lan dhuwur saka lemah bakal diwenehake
◆ Nalika Switch Armor-Claning Gantian digunakake ing lingkungan khusus, kudu ditemtokake kanthi rinci nalika tatanan.
◆ Syarat Khusus Liyane.
● Gambar saka foundation instalasi switchgear
