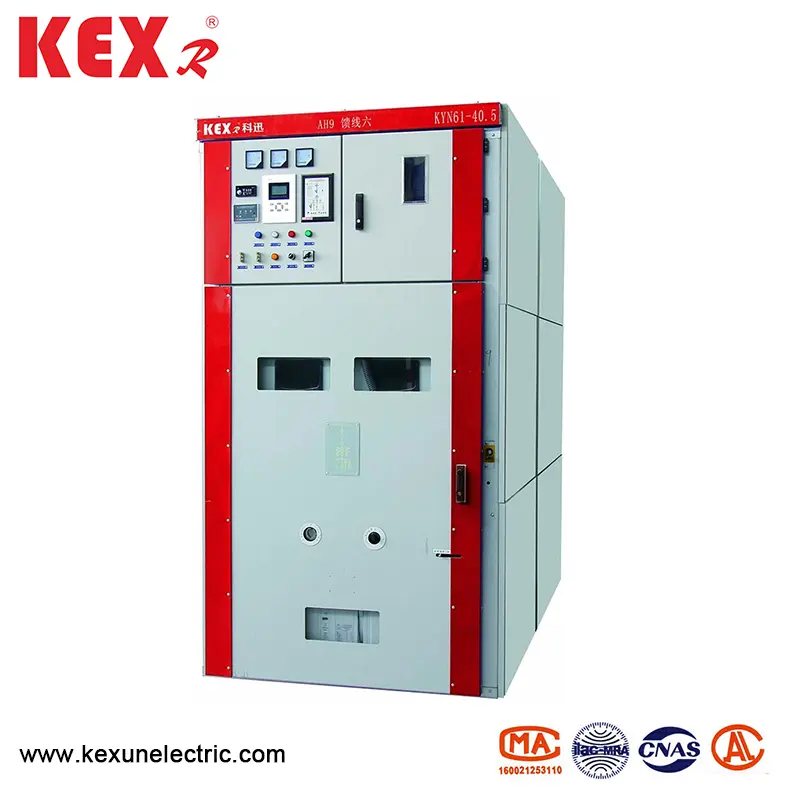

Peralatan Switch Armor-Clad

● Ringkesan

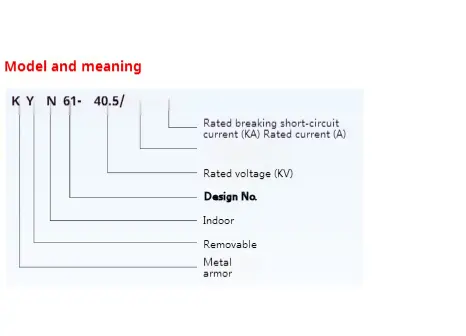

Kyn61-40.5 Peralatan Switch Armor-Clan-CLAD (Herinafter diarani peralatan) minangka piranti panyebaran njero ruangan sing lengkap karo telung phase AC 50Hz lan menehi voltase 40.5kv. Minangka tanduran listrik, substation lan perusahaan industri lan pertambangan kanggo nampa lan nyebarake energi listrik, bisa ngontrol, nglindhungi sirkuit, lan uga bisa digunakake ing papan sing asring. Peralatan saklar iki cocog karo GB / T11022-1999, GB3906-2006 lan DL404-1997.

● paramèter teknis kanggo saben komponen kehid-40.5 Ketik switch obah ngalih

◆ Switchgear vakum

◆ Circuit Circuit Circuit

◆ Mesin Spring-Operasi

● Karakter struktural saka kyn611.5 jinis waja obal ngalih peralatan ngalih peralatan ngalih

Peralatan saklar dirancang miturut standar peralatan sing ditutup ing GB3906-1991 lan IEC298. Peralatan kabeh kasusun saka rong bagéan: peralatan lan bagean sing bisa dilanjutake (Handcart). Struktur peralatan dikumpulake lan digabung karo bolts. Interior peralatan saklar dipérang dadi kamar breaker sirkuit, ruangan bis utama, ruangan kabel lan relay kamar instrumen kanthi pemisahan logam. Tingkat perlindungan Shell udakara IP3X, lan level perlindungan ing antarane kompartemen IP2X, lan kabeh anggota struktural logam ora bisa diobong. Saben ruang saka sistem daerah utama duwe saluran rilis tekanan kanggo ekzos bebas.

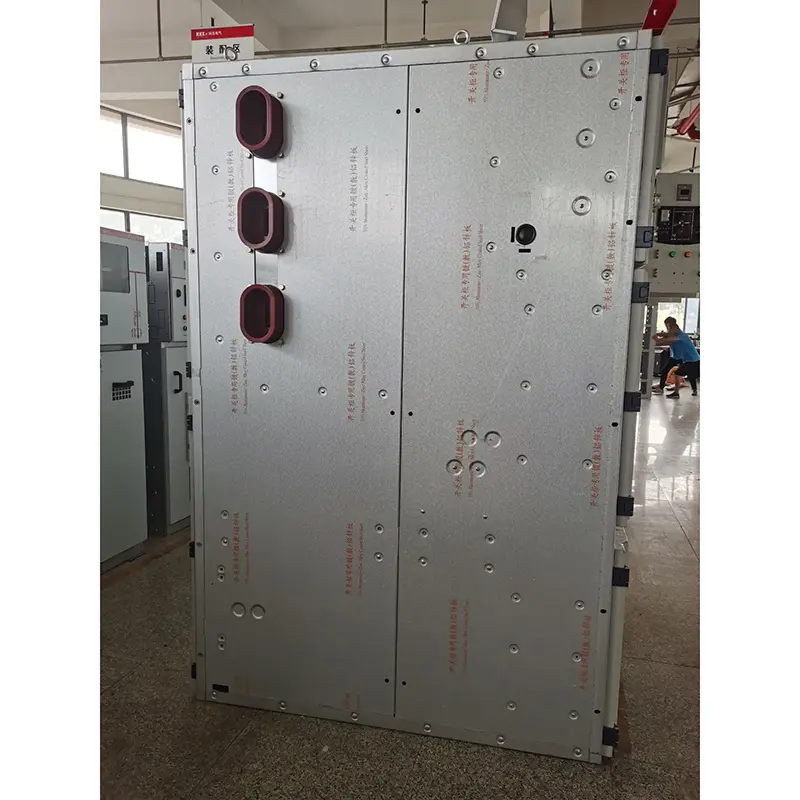

◆ SPLE lan pemisahan

Shell lan pemisahan switch obrolan obah Armor-Clart dibalik kanthi plato baja sing adhem sawise diproses lan mbengkongake dening alat mesin CNC. Mula, peralatan sing dikumpulake bisa njamin keseragaman dimensi struktural. Peralatan switra obah Armor-Clad dipérang dadi kamar breaker sirkuit, ruangan bis utama, ruangan kabel utama, ruangan kabel lan saben bagean bisa dipisahake karo pemisahan logam.

◆ THE HANDCART

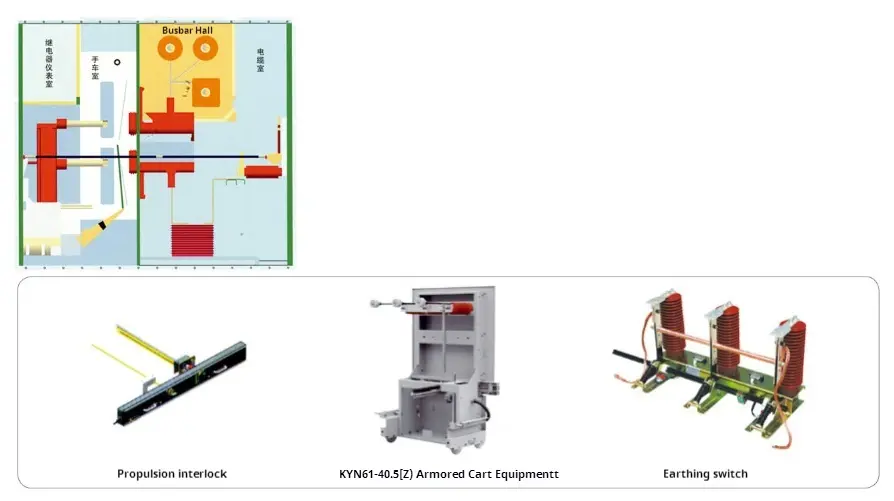

Handcart bisa dipérang dadi circuit pemisahan circuit, Transformer voltase Handcart, handcart meter, lsp. Kabeh jinis handcart duwe bentuk lan ukuran sing padha karo tujuan sing padha. Handcart duwe posisi uji coba / isolasi lan posisi sing digunakake ing peralatan, lan saben posisi dilengkapi piranti interlocking kanggo mesthekake yen ora bisa digunakake ing rong posisi ing ndhuwur.

◆ Kothak Breaker sirkuit

Trek khusus wis diinstal ing ruang breaker sirkuit kanggo Handcart kanggo mindhah. Nalika sirkuit sirkuit mindhah ing antarane posisi tes lan posisi sing digunakake, katup isolasi mbukak utawa nutup, staf kasebut ora ndemek awak sing dikenogini. Handcart bisa ditindakake karo lawang lawang ditutup, lan posisi handcart ing peralatan bisa dideleng liwat jendhela pengamatan, lan ing wektu sing padha, apa wae tandha fungsi ing handcart bisa dideleng.

SCT

Bus utama ndadékaké saka siji waja ing klambine ngalih peralatan menyang liyane lan tetep dening bus cabang lan kothak kontak statis, lan tetep nganggo lengen klambi nalika nyebrang piring sisih sing ana ing sisih peralatan. Kabeh bis nganggo insulasi komposit.

◆ kompartemen kabel

PT, Ngalih Grounding, Kabel Lightning lan Multiple Cabet bisa diinstal ing ruangan kabel.

Ruangan Relay

Papan njero ruangan lan panel relay bisa dilengkapi komponen sekunder kayata komponen kontrol lan perlindungan, metering lan instrumen tampilan, lan indikasi live.

◆ Piranti interlocking

Perangkat Lengkap Armor-Cladting duwe piranti interlocking sing dipercaya, sing bisa njamin keamanan operator lan peralatan;

Nalika switching grounding ana ing posisi mati, handcart mung bisa pindhah saka posisi tes / isolasi menyang posisi sing digunakake; Lan lawang mburi ora bisa dibukak, saéngga nyegah entri sing salah menyang interval electrify. Nalika handcart rampung ditarik metu saka peralatan, utawa yen posisi uji coba / isolasi ing peralatan lan switch earthing interlocked lan ora dikunci, switch earthing bisa ditutup. Nalika handcart ana ing posisi sing digunakake, switch grounding ora bisa ditutup. Ngalangi ngalih grounding saka diuripake kanthi salah, lan nyegah handcart saka obah menyang posisi sing digunakake nalika ngalih grounding ana ing posisi sing ditutup. Mung nalika sirkuit pemisahan pemisahan sirkuit ana ing posisi uji coba / isolasi utawa posisi kerja bisa dadi breaker sirkuit bisa ditindakake; Kajaba iku, sawise sirkuit breaker ditutup, handcart ora bisa mindhah, sing nyegah beban urip saka meksa lan narik siraman sirkuit kanthi salah. Interlocking listrik bisa diinstal ing antarane peralatan.

◆ Piranti EARTHING

Ing kamar kabel, ana bar bus grounding 6 × 50mm2, sing bisa ngliwati peralatan sing cedhak lan nggawe kontak sing apik karo peralatan kasebut.

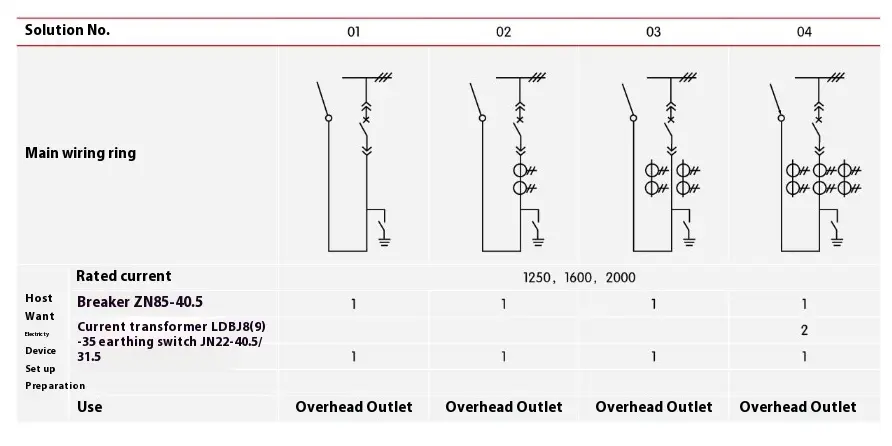

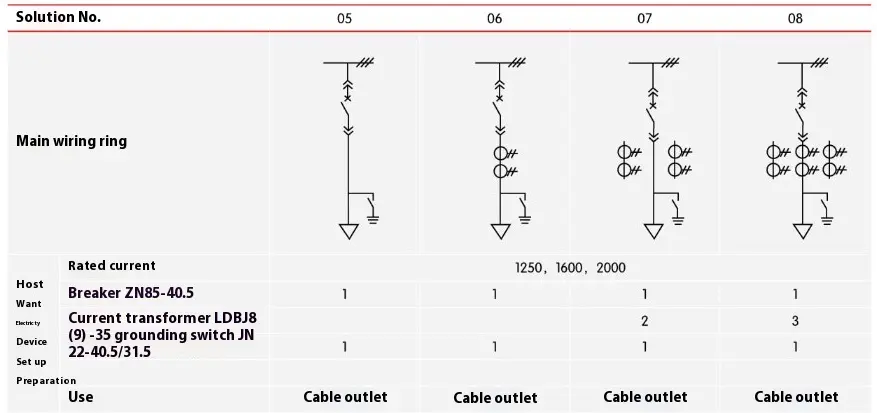

● Skema wiring utama

Ana 27 skema wiring utama sing umume digunakake kanggo peralatan switra obah Armor-Clart, sing bisa nyukupi kebutuhan kabel sing mlebu lan metu, lan liya-liyane, proteksi, lan sapiturute yen ana hubungane karo pabrikan.

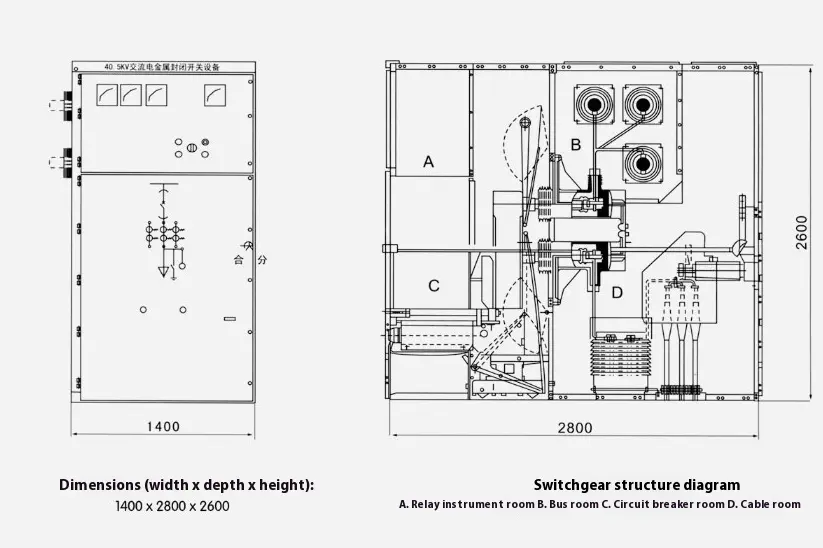

● Ukara struktural lan diagram skematis saka peralatan switch sandhangan obah
