Tipe kothak tetep logam ditutup switche
Kexun minangka transmisi daya lan produsen transformasi lan transformasi peralatan sing misuwur ing China, lan jinis XGN2-12 jinis kothak Tetep digunakake minangka set listrik sing lengkap kanggo nampa lan nyebarke energi listrik 3-10kv kanthi sistem bypass. Kabeh indeks produk bisa nyukupi syarat GB 306 "Ngalih logam logam 3-35kv", standar teknis "iEc298 standar teknis lan" limang pencegahan ".
Model: XGN2-12
Merek: KEXR
Model: XGN2-12
Merek: KEXR
● Nggunakake kahanan
▶ Suhu sekitar jinis kothak Jenis XGN2-12 Tipe kothak tetep switchgear
-25 ~ 40 ℃ (njero ruangan)
▶ Altitude: ngisor 1000m
▶ Kelembapan relatif saben dina ora luwih saka 95%, lan kelembapan relatif saben wulan ora luwih saka 90%
▶ Gempa ora bisa ngluwihi 8
▶ Tipe kothak jinis XGN2-12 Tetep logam tetep switchgear sing ditutup bakal diinstal ing papan gratis saka geni, jeblugan, polusi serius, karat kimia lan geter kasar.
● parameter teknis
|
Nomer |
Item |
Unit |
Data |
|
1 |
Rated voltase |
Kv |
3.6,10 |
|
2 |
Voltase kerja operasi max |
Kv |
3.5,8.9,11.5 |
|
3 |
Rated saiki |
A |
5 ~ 3000 |
|
4 |
Break Saiki |
The |
16,20,31.5,40 |
|
5 |
Saiki dirating Short-Circuit Saiki |
The |
40,50,80,100 |
|
6 |
Dirating saiki sing paling stabil tliti |
The |
40,50,80,100 |
|
7 |
Saiki Panas Panas Stabil Saiki |
The |
16,20,31.5,40 |
|
8 |
Wektu Panas Dipuntedahaken |
S |
4 |
|
9 |
Gelar IP |
|
IP2X |
|
10 |
Sistem bis |
|
Siji bus utawa nganggo bypass |
|
11 |
Cara Operasi |
|
Tipe panyimpenan elektromagnetik utawa musim semi |
|
12 |
Ukuran (ambane * Dhuwur *) |
mm |
1100 * 1200 * 2650 (ngisor 1000A) |
|
13 |
Bobot |
Kg |
1000 |
◆ Piranti anti-kesalahan
Fungsi saka "limang pencegahan" yaiku nyegah pemecahan sirkuit saka dibagi lan ditutup kanthi salah; Nyegah kesayaran sing mbukak lan nyasarake saklar ngisol; Nyegah swarane grounding saka nutup nalika diisi; Nyegah swarane grounding ora diuripake nalika ditutup; Nyegah saka ngetik interval sing diisi kanthi salah.
Tipe kothak jinis XGN2-12 iki bisa digunakake ing mode kunci pemainan mekanik sing wajib, lan piranti pengunci dumadi saka komponen utama, lan liya-liyane, bisa nggayuh "limang pancegahan" kanthi efektif:
▶ Ngalih kontrol (kw ngalih) kanthi flop abang lan ijo digunakake ing skema breaker sirkuit kanggo nyegah pemisahan sirkuit saka dibagi lan ditutup kanthi salah
√ Sawise sirkuit breaker tenan bisa gagang cilik bisa ditarik saka posisi "makarya" lan diuripake menyang posisi "Breaking lan Ngunci"; Mbukak lan nutup ngalih ngisol; Nyegah switch sambungan 7-beban saka mbukak lan nutup. Reversibilitas ngunci lan anti-kunci duwe fungsi anti-responasi kaping pindho, yaiku yen gagang cilik ana ing posisi "Breaking", nanging sirkuit sirkuit bisa diaktifake lan mateni, mangkono ngindhari breaker sirkuit
▶ Nalika sirkuit sirkuit lan disconektor ndhuwur lan ngisor ana ing negara sing ditutup, lan gagang cilik ana ing posisi "makarya", supaya bisa nyegah interval langsung kanthi salah
▶ Nalika disconnectortor ndhuwur lan ngisor ora dibukak, switch brounding ora bisa ditutup, lan gagang cilik ora bisa diuripake saka posisi "Breast and Ngunci" menyang posisi "pangopènan", sing bisa nyegah listrik
▶ Yen saklar earthing ora dibukak, disconnectortor ndhuwur lan ngisor ora bisa ditutup, sing bisa nyegah kawat earting saka nutup disconektor ndhuwur lan ngisor.

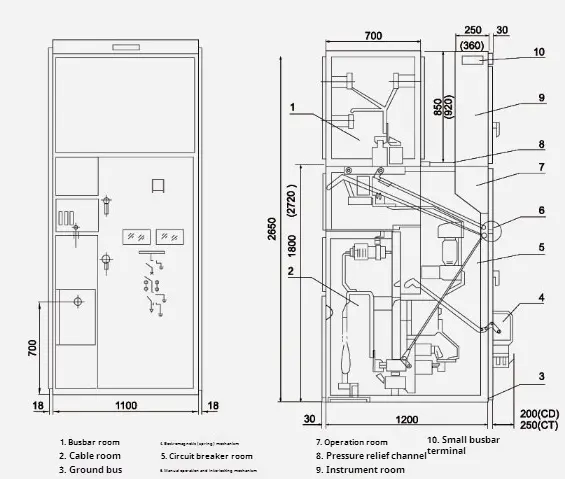

● xgn □ -12 / 07d Nggambar

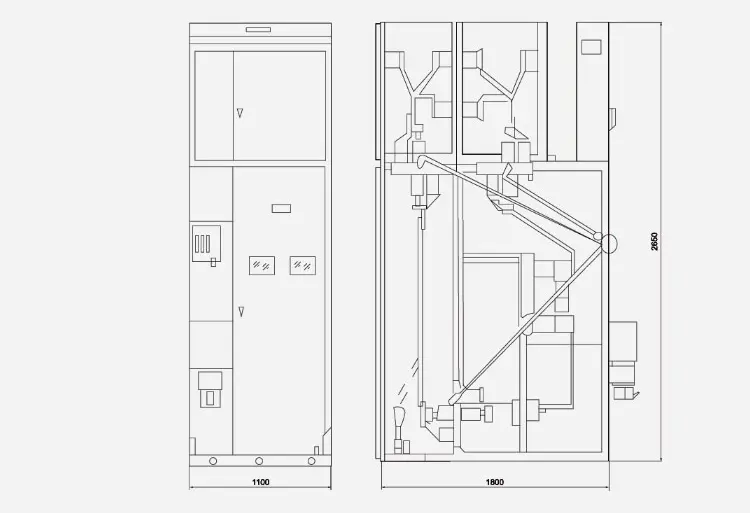

● xgn □ -12 (outlet kabel lypass) nggambar

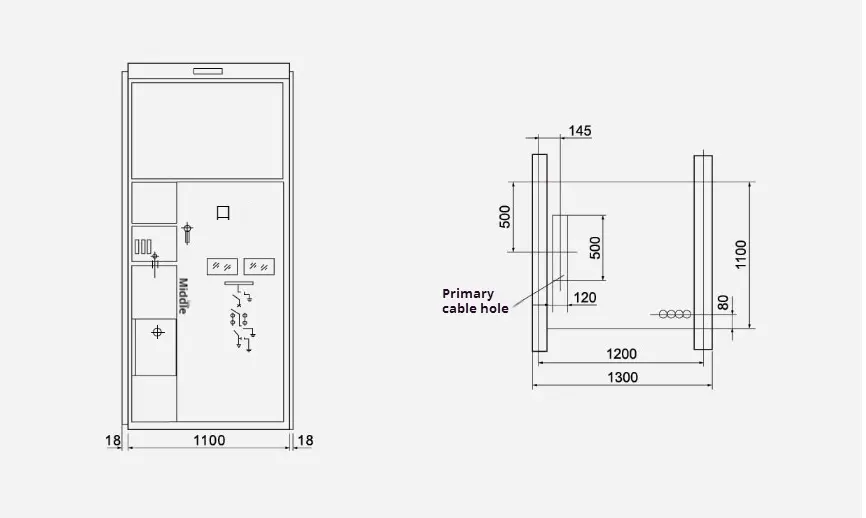

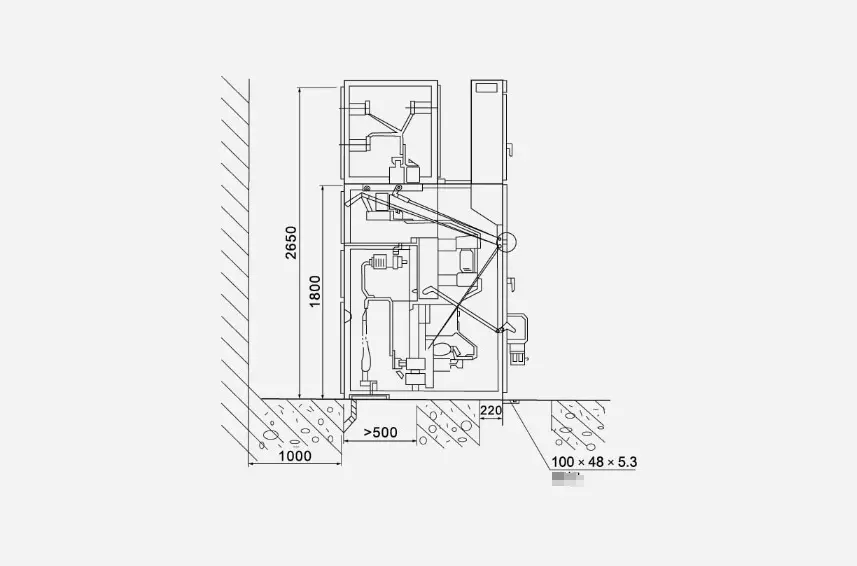

● Drawising Instalasi Dimensi Sakabèhé
