HV Switchgear

● Nggunakake kahanan

▶ suhu udhara: -10 ~ 40 ℃;

▶ Altitude: ngisor 1000m

▶ Kelembapan: Kelembapan relatif: rata-rata saben dina kurang saka 95%, lan rata-rata saben wulan ora luwih saka 90%

▶ Tekanan uap banyu: Nilai rata-rata saben dina ora luwih saka 2.2kpa, lan nilai rata-rata saben wulan ora luwih saka 1.8kpa ;; Yen suhu mudhun, kondensasi bisa kedadeyan, diiringi polusi. Produk iki cocog kanggo rong kahanan lingkungan sing luwih abot tinimbang kahanan normal:

(1) kondensasi ora asring (ora luwih saka kaping pindho wulan kanthi rata-rata) lan wis rada polam;

(2). Umumé, ora ana kondensasi (ora luwih saka kaping pindho taun rata-rata), sing cukup polusi

▶ HV Switchgear cocog kanggo papan sing angel kanggo ora ana bebaya geni lan jeblugan, lan polusi serius cukup kanggo logam corrode lan ngrusak penebat

▶ Kn28-12 Jenis Fuckgear HV Cocog kanggo papan sing ora ana getar, nabrak lan karep vertikal ora ngluwihi 80.

Cathetan:

(1) HV Switchgear ngidini panyimpenan lan transportasi ing -30 ℃

(2) Yen dhuwure ngluwihi 1000m, bakal ditangani miturut syarat B / 2102 "syarat teknis kanggo aparatus listrik tinggi kanthi nggunakake wilayah sing dhuwur"; Yen dhuwure ora ngluwihi 2000m, ora ana langkah-langkah sing bakal ditindakake kanggo peralatan tambahan bantu sing kurang.

(3) Yen kahanan panggunaan nyata beda karo ing ndhuwur, bakal dirundingake karo pangguna lan pabrikan.

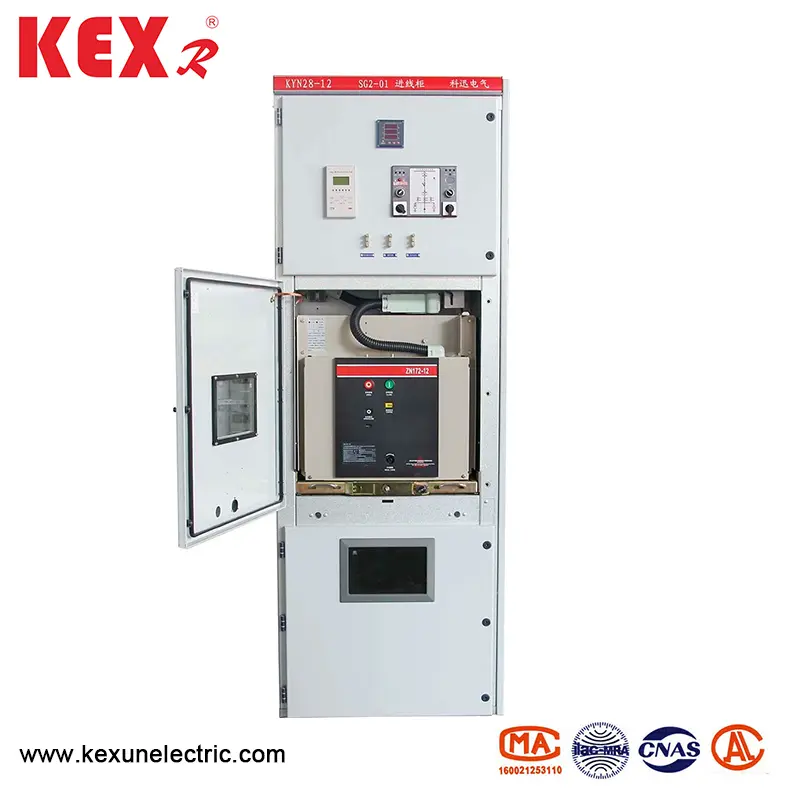

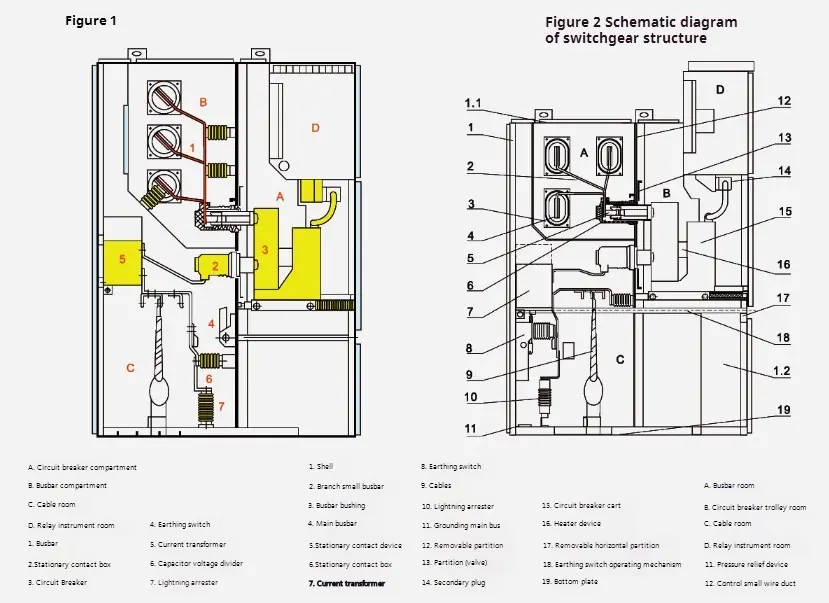

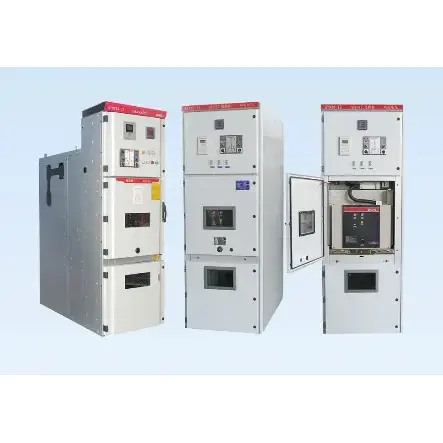

◆ HV Switchgear dumadi saka rong bagian: awak kabinet tetep lan bagean sing bisa dilengkelake (handcart kanggo cekak) (deleng Gambar kanggo diagram diagram skema hv switchgear ing ngisor iki). Nihan awak kabinet switcheart lan clapboard saben unit fungsional dibandelake piring baja sing dilapisi aluminium. Tingkat perlindungan Shell Switchgear udakara IP4X, lan level perlindungan saben papan pemisahan kompartemen lan lawang sirkuit breaker yaiku P2X nalika dibukak. Kn28-12 jinis hv switchgear bisa dilengkapi karo vs1, circer breaker breaker lan circer Villum vakum Villum, lan VCUUM Vacuum contactor sing diasilake dening ABB Company. Switchgear bisa diinstal ing lemari kaping pindho, yaiku, ing susunan mburi. Pamasangan lan debugging lemari ngalih bisa ditindakake ing ngarep, saengga kabinet saklar bisa dipasang ing tembok. Kauntungan paling gedhe kanggo nginstal ing tembok yaiku kanggo nyimpen ruang lantai. Kajaba iku, HV Switchgear bisa diinstal tanpa tembok, yaiku jinis pangopènan kaping pindho. Tata letak struktur internal saka loro ora konsisten, lan kauntungan bisa dadi gampang perawatan.

Struktur Struktur HV Switchgear

Ringkesan babagan Kyn28-1 Jenis Switchgear

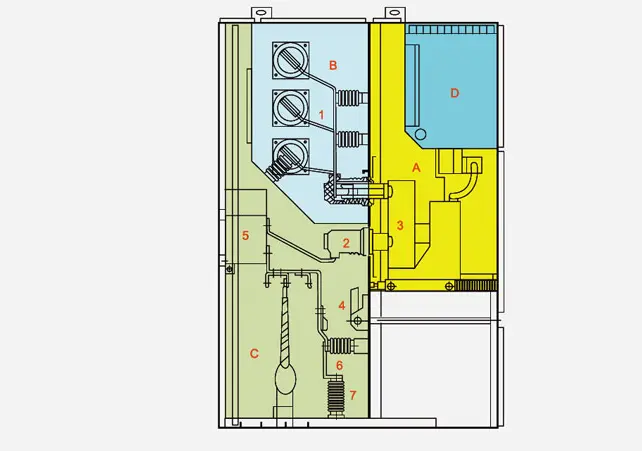

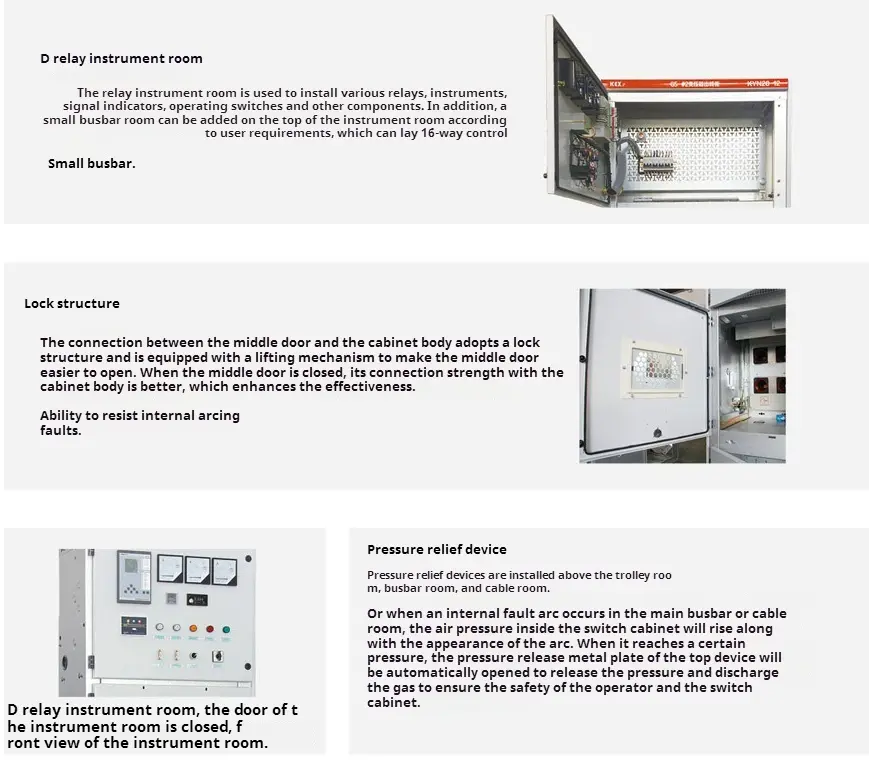

Shell lan pemisahan HV Switchgear digawe saka piring baja sing diluncurake aluminium utawa piring baja bolt sawise diproses lan kabuduh dening kabinèt mesin CNC, lan kabinet switch sing dipasang. Plato baja baja aluminium-zinc ditutupi efek anti-karat lan anti-oksidasi sing kuwat lan kekuatan mekanik sing luwih dhuwur tinimbang piring beri sing padha. Pedalaman saka HV Switchgear dipérang dadi 1. Kamar tangan 2. Kamar bis 3. Kamar Kabel 3. Relay kamar instrumen, lan cangkang saben unit duwe grounding mandiri. Pintu Switche kabeh disemprotake karo plastik elektrostatik kanggo nggawe lumahing resistensi pengaruh, resistensi karat lan sing bisa disesuaikan dening pangguna).

◆ SPLE lan pemisahan

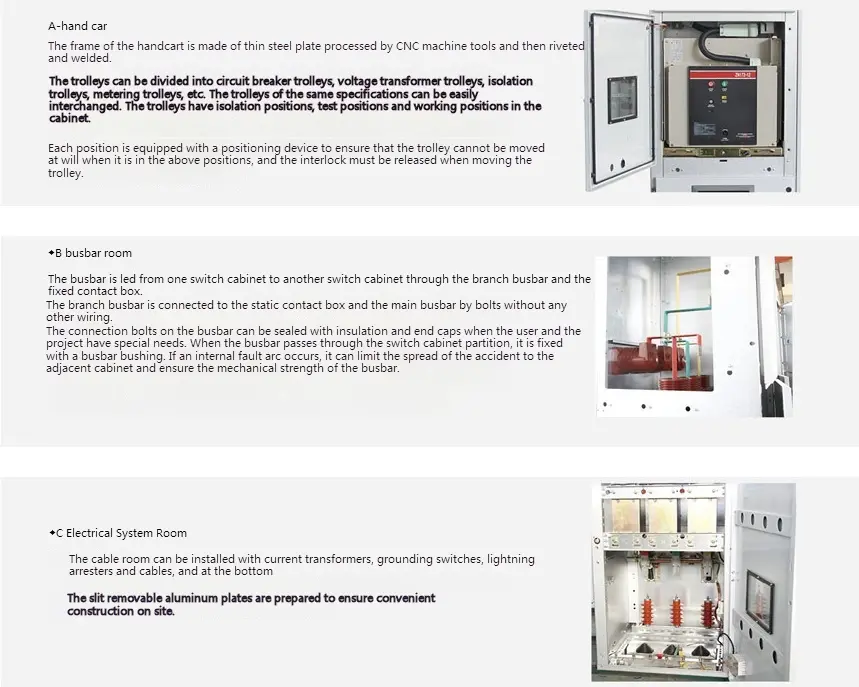

Shell lan pemisahan saka Kyn28-12 jinis HV switchgear digawe saka piring baja sing diimpor kanthi berkualitas tinggi sing dibunderake sawise dibengkelake dening alat mesin CNC, saéngga nglumpukake hv switchgear. Nduwe resistensi karat korosi lan resistensi oksidasi sing kuwat, lan duwe kekuwatan mekanik sing luwih dhuwur tinimbang piring baja sing padha. HV Switchgear dipérang dadi kamar tangan (kompurangan sirkuit Breaker), ruangan bis, ruangan kabel, kamar kabel lan relay kamar instrumen (room voltase rempah (room voltase rempah) kanthi pemisahan. Nihan saben unit kanthi bebas.

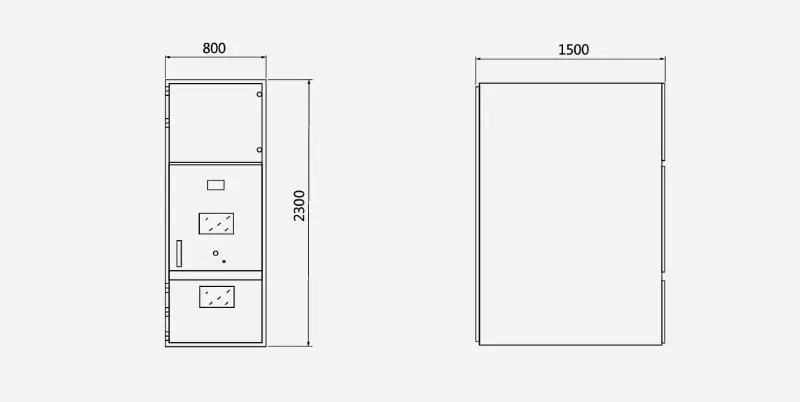

◆ Dimensi garis garis hv switchgear kaya ing ngisor iki:
