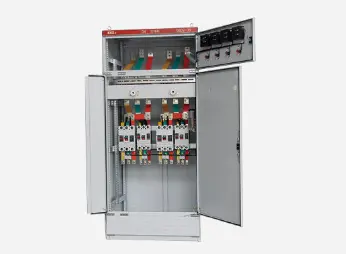

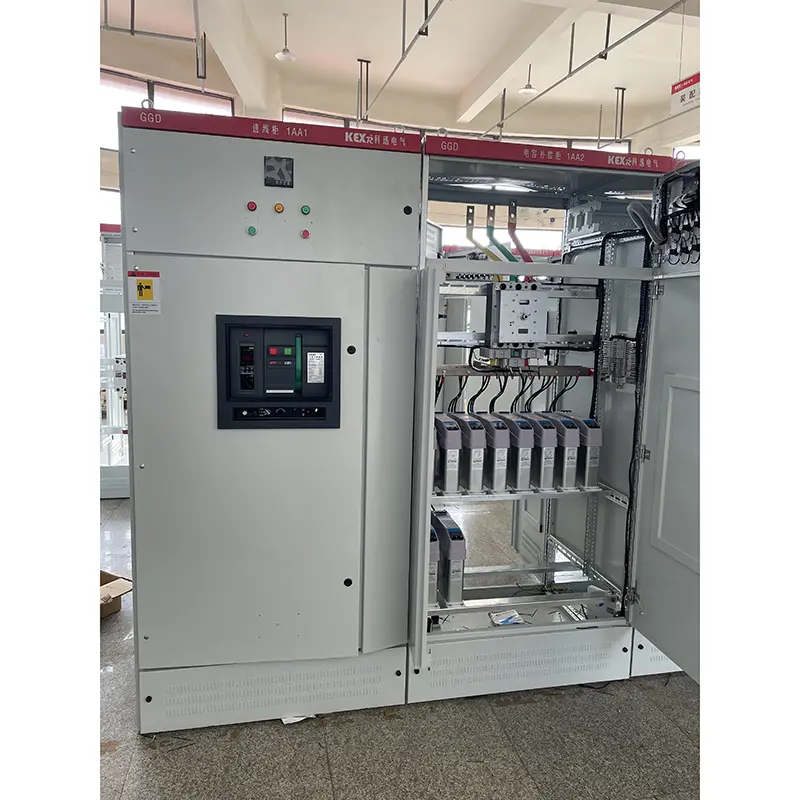

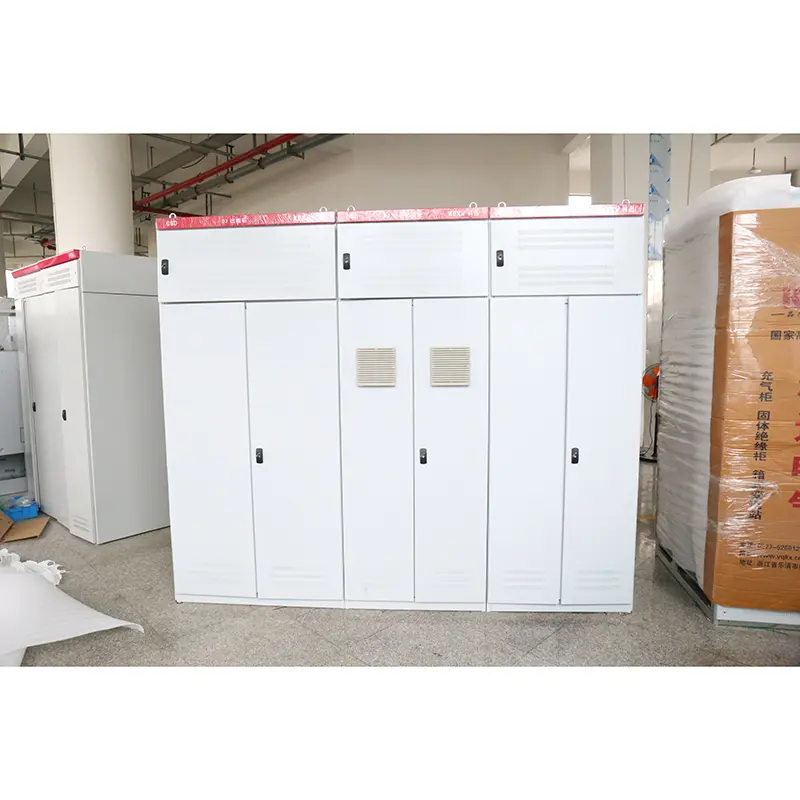

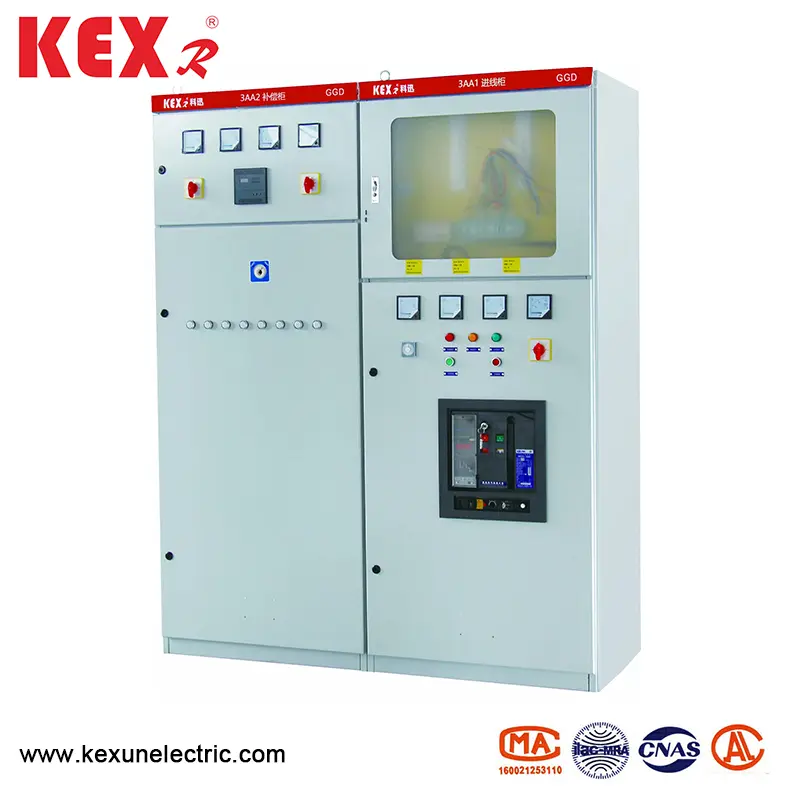

Kabinet Distribusi Voltase AC Low

● area aplikasi

Kabinet distribusi distribusi GGD AC low-voltase minangka jinis kabinet distribusi voltase sing paling anyar sing dirancang babagan prinsip safety, ekonomi, rasionalitas lan keandalan sing kompeten saka pelayanan minrivers lan mayoritas pangguna lan departemen desain. Produk kasebut duwe karakteristik kapasitas sing dhuwur, stabilitas dinamis lan terasik, stabilitas listrik sing fleksibel, tingkatan sing kuat, lan bisa digunakake minangka produk pangayoman sing dianyari. Kabinet distribusi distribusi GGD AC sing kurang kanggo iEc439 switchgear low-voltage lan controlgear, gb7251 switchgear voltase lan standar liyane.

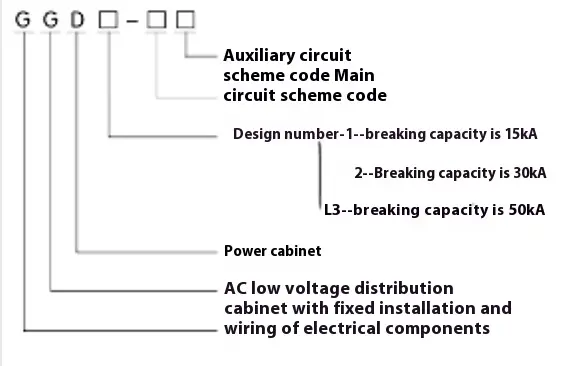

● Maksud Model

● Performance listrik

◆ Parameter listrik dhasar

Rancing Sirluit Sirloit Utama

Ana 129 skema lan 298 spesifikasi kanggo sirkuit utama Cabinet Distribusi Voltase GGD (ora kalebu rencana lan spesifikasi sing asale saka sirkuit bantu lan owah-owahan voltase kontrol). Antarane, GGD1 duwe 49 skema lan 123 spesifikasi. GGD2 duwe 53 skema lan 107 spesifikasi. Model GGD3 duwe 27 skema lan 68 spesifikasi skema sirkuit utama sing dipilih kanthi nyolong pendapat saka desain lan nggunakake departemen sing dibutuhake kanthi tanduran tenaga sing dibutuhake kanthi tanduran tenaga. Dirating saiki dadi 3150a, cocog kanggo transformasi distribusi taun 20kva lan ing ngisor iki. Kajaba iku, supaya bisa nyukupi kebutuhan daya reaktif, GGJ1 lan lemari kompensasi transmisi transmisi GGJ2 dirancang, kanthi 4 skema sirkuit utama lan 12 spesifikasi kanthi total.

◆ Skema sirkuit bantu

Desain sirkuit bantu dipérang dadi rong bagéan: skema pasokan tenaga lan skema tanduran listrik. Ana cukup ruang ing Kabinet BGD kanggo nginstal komponen sekunder. Ing wektu sing padha, NL uga wis ngembangake transformer saiki lm230 saiki kanggo nyukupi kebutuhan tanduran lan pangguna khusus nalika ngramal pangayoman relay.

◆ bus bus-bar utama

Ngelingi rasio rega lan kemungkinan ngganti tembaga karo aluminium, bus aluminium bisa digunakake nalika saiki wis dirating iki bisa digunakake nalika saiki produsen ngasilake prototipe kasebut lan ngliwati tes jinis iki. Mesthi wae, pabrikan uga bisa ngganti bis aluminium kanthi bis tembaga kanthi kapasitas saiki miturut syarat pangguna. Lumahing bis sing tindih bis kabeh diobati dening proses timah

◆ Milih pilihan komponen listrik

Cabinet distribusi Voltase AC murah AC murah nggunakake komponen listrik majeng sing bisa diprodhuksi massa ing China. Ing wektu sing padha, miturut prinsip ekonomi lan rasionalitas, sawetara produk lawas, kayata DZ10D lan D220, dilindhungi undhang-undhang kanthi nggunakake kemungkinan, lan produk sing ora dipilih.

▶ HD13BX lan piso piso sing diisi ulang HS13BX minangka komponen khusus sing dirancang dening NLS kanggo nyukupi kabutuhan struktur kabinet BGGD. Dheweke ngganti mode operasi mekanisme kasebut lan nahan kaluwihan saka produk lawas, lan kalebu komponen listrik praktis.

▶ Yen desain desain milih komponen listrik anyar kanthi kinerja sing luwih apik lan teknologi sing luwih canggih miturut kabutuhan instalasi sing apik, lan umume ora nyebabake kesulitan amarga nganyari komponen listrik.

▶ Supaya luwih nambah stabilitas dinamis sirkuit utama, NLS dirancang karo clamp bus bus gabungan ZM lan dhukungan jampel kanggo kabinèt GGD. Clamp bar bis digawe saka bahan wesi pp0 dhuwur lan dhuwur flame-retarent, sing nduweni kekuwatan insulasi sing dhuwur, kinerja sing apik lan struktur sing unik lan struktur unik. Bisa gampang digabungake dadi clamp bar bus siji utawa clamp bar bis pindho mung kanthi nyetel blok bangunan. Dhukungan jambon cetak lengan kanthi jinis lengan kanthi biaya murah lan kekuatan sing dhuwur, sing ngatasi kekurangan jarak jarak creepage saka produk lawas.

● Instalasi lan panggunaan

Sawise produk teka ing papan sing nampa, mula priksa manawa kemasan kasebut ora utuh, lan menehi kabar departemen sing cocog kanggo nemokake alasan kasebut nalika ana masalah. Kanggo produk sing ora dipasang langsung, mula kudu dilebokake ing papan sing cocog miturut syarat kahanan panggunaan normal.

◆ Pemasangan produk

 Instalasi produk bakal ditindakake miturut diagram skema instalasi (deleng tokoh sing dipasang), lan baja dhasar lan bolts dhasar bakal diwenehake dening pangguna. Nalika bis utama dipasang kanthi lengkap babagan plating timah, lumahing tumpang tindih bakal didandani lan leveled, dibersih, ditutupi vaseline sing netral utawa dijupuk nganggo bolts liyane.

◆ Produk bakal dipriksa lan dites kanggo barang-barang ing ngisor iki sawise nginstal lan sadurunge diluncurake.

▶ Priksa manawa cat ndhuwur kabinet wis mudhun lan apa kabinet garing lan resik.

▶ Apa mekanisme operasi komponen listrik fleksibel, lan ora ana kepala operasi jamming utawa gedhe banget.

▶ Apa kontak utama lan bantu saka peralatan listrik utama dipercaya lan akurat.

▶ Apa rasio lan polaritas indikasi instrumen lan transformer bener.

▶ Apa sambungan busbar apik lan apa jeblugan kasebut ndhukung, bagean pemasang lan aksesoris dipasang kanthi tegas lan bisa dipercaya.

▶ Apa kontak bantu ketemu karo syarat kasebut, apa spesifikasi inti fuse fuse sing bener, apa regane relay cocog karo syarat desain, lan apa tumindak kasebut bisa dipercaya lan akurat.

▶ Apa kontak sirkuit bisa nyukupi kabutuhan diagram skema listrik.

▶ Apa sistem sirkuit pangayoman bisa nyukupi syarat kasebut.

√ Gunakake megohmmeter 500-volt kanggo ngukur nilai resistensi insulasi ora kurang saka 1 megohmmeter.

◆ Panceg kanggo nggunakake

(1) Produk iki ora dipasang ing tembok, dioperasi ing sisih (sisih ngarep), lan dikelola kanthi dobel. Mung profesional sing mumpuni bisa mlebu utawa mbukak saluran pangopènan produk lan lawang lemari kanggo operasi, pemeriksaan lan perawatan.

(2). Ngalih udhara sawise kaping pirang-pirang, bakal nggawe bahan bakar lokal lan ngasilake bahan karbon, nambah resistensi kontak, kudu pangopènan kontak, kudu pangopènan rutin miturut pandhuan operasi.

◆ Produsen bakal nyedhiyani dokumen lan aksesoris ing ngisor iki nalika nyediakake:

▶ Dhaptar Paket

▶ Produk Sertifikat

▶ pandhuan kanggo nggunakake

▶ Laporan Tes Pabrik

▶ Gambar listrik sing relevan

▶ Tombol Pintu Kabinet, nangani operasi lan bagean ganti sing ditemtokake ing kontrak kasebut.

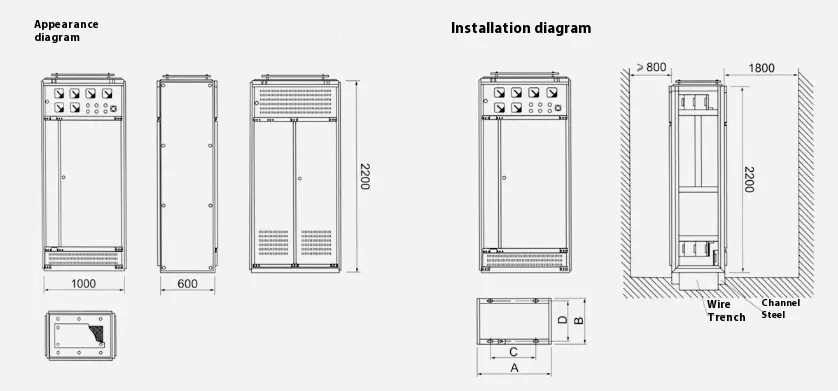

● Garis lan diagram skema instalasi saka Kabinet Distribusi Voltase AC Low-Voltase
