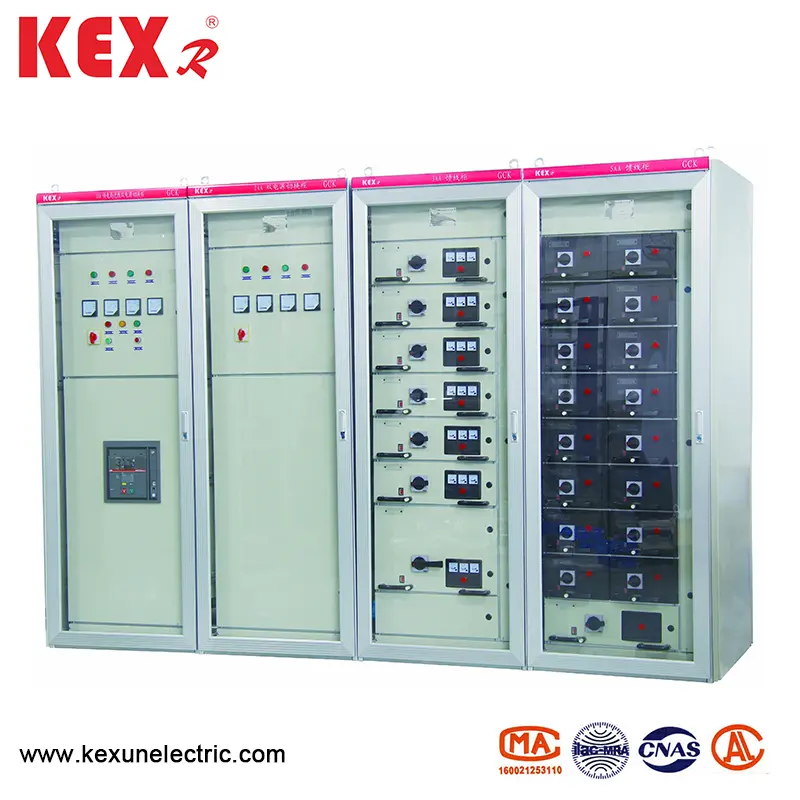

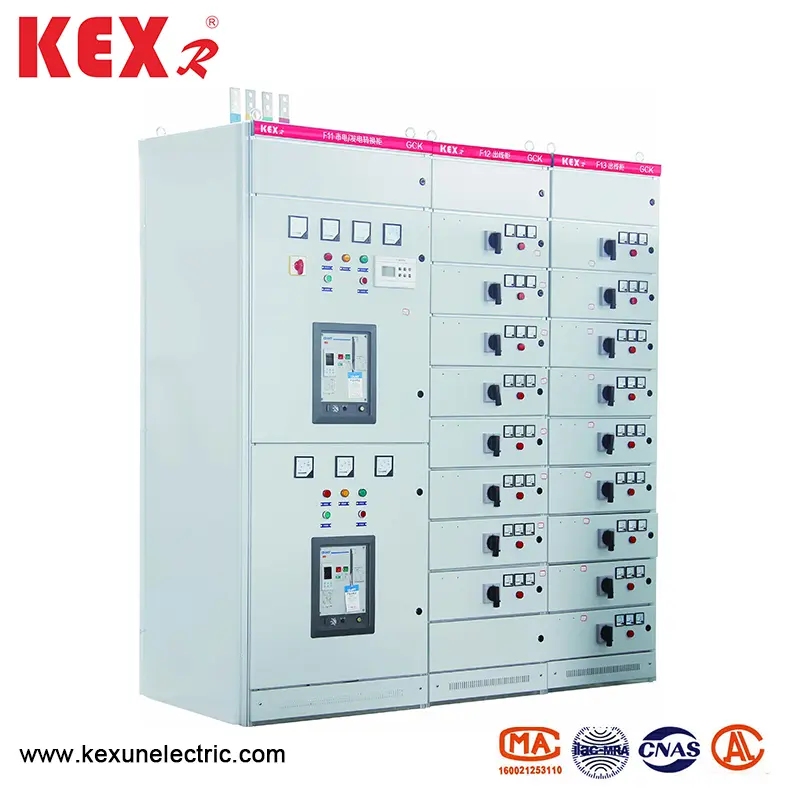

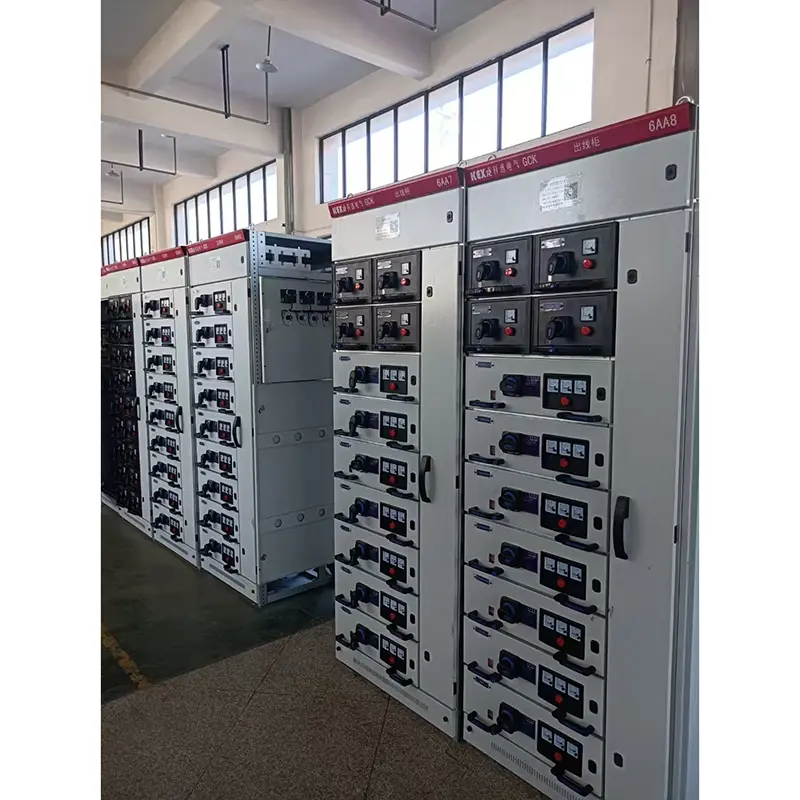

Switche draw-out low-out

● Karakteristik Produk

Switchgear voltage draw-out cilik iki nduweni kaluwihan kapasitas sing mecah, stabilitas dinamis lan termal, tingkat perlindungan sing apik, safety, lan linuwih sing kuat, pangopènan lan linuwih lan pangopènan sing trep lan liya-liyane. Produk iki cocog karo standar NEM439 NEMAICS2-322, lan uga cocog karo GB7251-87 "Standard-Voltage Low lan ZBK36001-89" standar-voltase

● paramèter teknis utama

● Fitur arsitektur

Firma switchgear dhasar utama saka switche drotage sing kurang diluncurake. Kabeh bagean struktural saka pigura switchear disambungake karo saben liyane kanthi ngawut-awut kanggo mbentuk pigura dhasar. Banjur, kaya sing dibutuhake, lawang, baffles, partision, laci, kurungan muncul, bar bus lan komponen listrik ditambahake switchgear listrik. LV switchgear LV iki duwe ciri ing ngisor iki:

▶ 1. Pigura digawe saka baja profil, dipanggonke kanthi piring sudhut telung dimensi, lan bolted tanpa struktur welding, saéngga ngindhari ubah lan stres sing kurang lan stres lan ningkatake akurasi instalasi.

▶ 2. Bunder bingkai pigura lan bagean ganti miturut modulus e = 20mm.

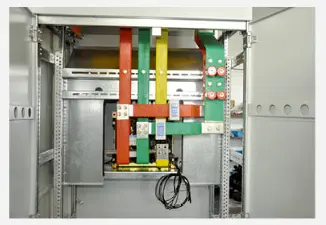

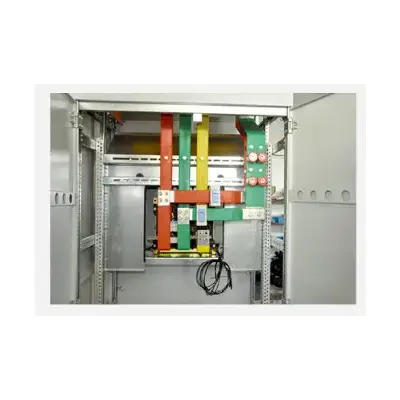

▶ 3. Bagean struktural internal yaiku galvanis. Sawise pickling lan fosfat, eksternal disemprotake karo bubuk epoxy elepoxy. 4 .. Ing pusat daya (PC) switchger mlebu, sisih ndhuwur yaiku area bus horisontal, lan bagian ngisor area bus horisontal yaiku ruangan breaker sirkuit. Breaker sirkuit bisa dilengkapi karo Domestik DW1C5C, aku lan seri liyane, lan uga bisa dilengkapi karo macem-macem sirkuit sirkuit sing diprodhuksi dening perusahaan listrik manca sing diprodhuksi dening ABB Company lan Circuit cerdas. Umumé, unit PC duwe sirkuit utama (kalebu coupler Bus) kanthi larik sing kuwalik. Nalika saiki sing dirating yaiku 630e-1600A, ngenggoni switchgear kanthi ukuran sakabèhé 800 × 1000 × 2200 (jembar X sing dhuwur X dhuwur). The main circuit without turnover occupies a switchgear with an external dimension of 800×800×2000 (width, depth and height). Nalika saiki sing dirating ana ing antarane 1600a-3150a, ngenggoni switchgear kanthi ukuran 2000 × 1000 × 2200 (jembar X sing dhuwur X dhuwur). Ora ana switchger utama sing diuripake. Nalika saiki sing dirating yaiku 1600a-3150a, ngrebut switchgear kanthi ukuran eksternal 1000 × 1000 (jembar × 220 (jembar × 220 (jembar × ambane). Sirkuit utama tanpa turnover ngrebut switchgear kanthi ukuran eksternal 1000 × 800 × 2200 (jembar X dhuwur X dhuwur).

▶ 4. Struktur feeder Power (PC) switcher padha karo switchgear sing mlebu. Nalika saiki wis dipakani yaiku 630e-1600A, 1000 × 1000 × 2200 (jembaré 1000 (jembar bisa dilengkapi karo rong puteran, sing disusun mudhun.

▶ 5. Pusat Kontrol Motor (MCC) Switchgear duwe rong jinis: Switchgear tembok lan dipasang ing tembok, lan area unit fungsi horisontal ing ngisor iki, lan tingkatan unit fungsi horisontal ing ngisor iki yaiku 1800mm. Nalika awak switchgear dipasang ing tembok, sisih kiwa Switchgear minangka area unit fungsional, lan sisih sing tepat duwe area kabel lebar 200mm. Ukuran sakabèhé Switchgear yaiku 800/500/2200 (ambane / ambane / dhuwur). Nalika switche wis diinstal adoh saka tembok, jembar switchgear yaiku 600mm, lan area outlet kabel ana ing mburi switchgear. Ukuran sakabèhé Switchgear yaiku 600 × 800 (1000) × 2200 (jembar X dhuwur X dhuwur). Ana rong jinis ambane switchgear: 800 lan 1000. Kita saranake manawa pangguna milih switchgear kanthi ambane 1000 supaya konsisten karo ambane PC switchgear. Yen laci ditarik metu saka switchgear, bagean urip ing switchgear ora kapapar, sing aman lan dipercaya.

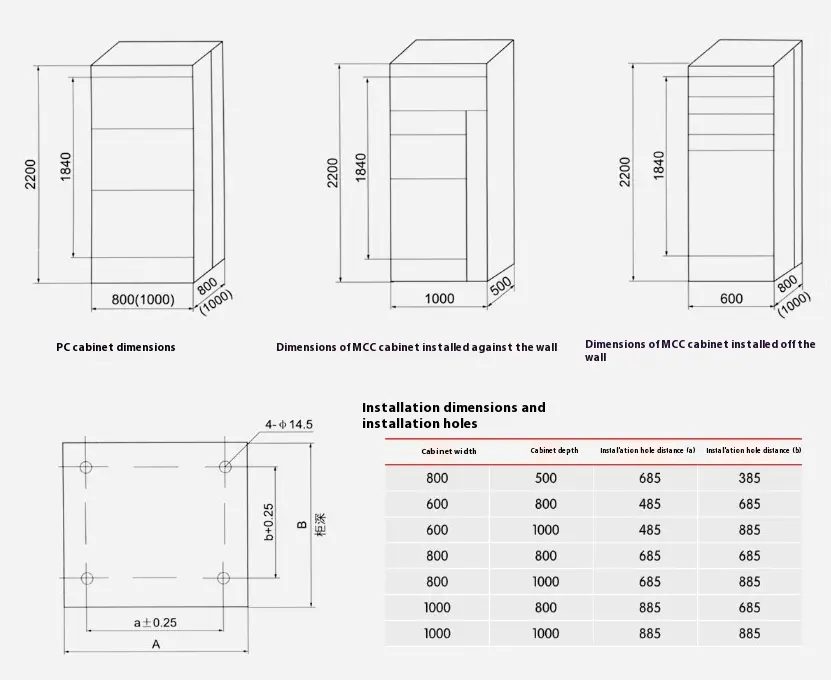

● LV switchgear sakabèhé dimensi, dimensi instalasi

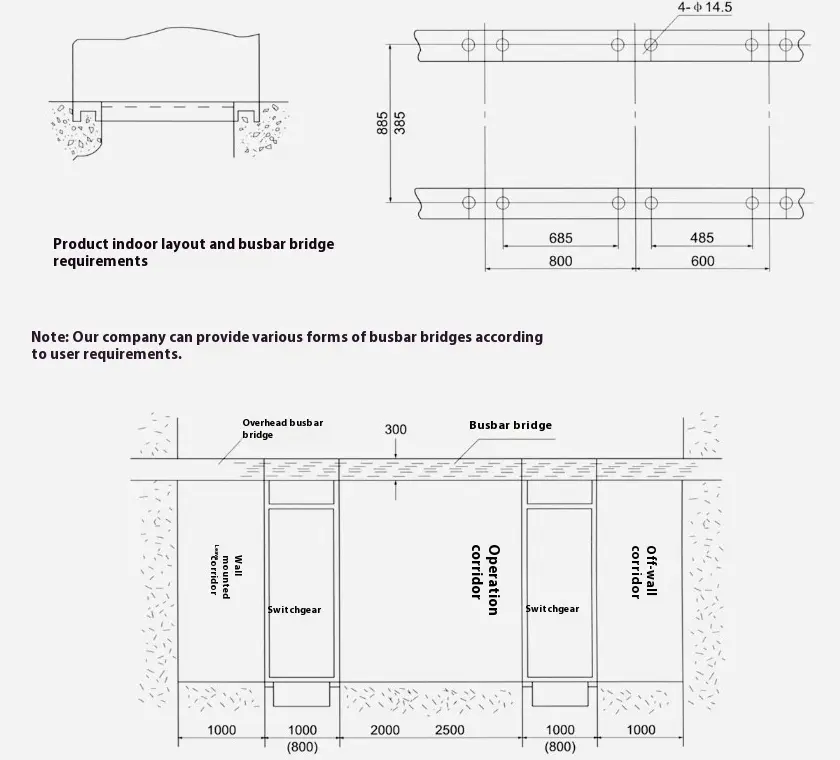

● Gambar skematika saka foundation instalasi foull-out fouldeGear

● Ati-ati

▶ Nalika nginstal produk iki, garis horisontal antarane switche draw-out voltase sing kurang kudu tegas lan bisa dipercaya.

▶ Pintu produk iki duwe fungsi interlocking karo saklar utama, yaiku lawang mung bisa dibukak miturut kahanan kegagalan tenaga. Sisih liyane saka produk iki minangka piring panyolong skru, sing ora duwe fungsi interlocking karo saklar utama. Mula, mangga pedhot pasokan listrik nalika dibuahi piring sisih saka produk iki kanggo pangopènan.

▶ Non-profesional ora kudu mbukak switchgear kanggo pangopènan.
