AC Low Sedun Distribusi Switchgear

● Nggunakake kahanan GGD jinis distribusi voltase murah

▶ Suhu udara sekitar ora luwih dhuwur tinimbang + 40 utawa luwih murah tinimbang -5 ℃, lan suhu rata-rata sajrone 24h ora luwih dhuwur tinimbang + 35 ℃

▶ Instalasi njero ruangan lan panggunaan ora bakal ngluwihi 2000m;;

▶ Kelembapan relatif saka udhara ing saubengé kudu ora ngluwihi 50% kanthi suhu paling dhuwur saka + 40 ℃, lan suhu sing luwih gedhe kudu diidini kanthi suhu sing luwih murah (contone, amarga pengaruhe yen ana pengaruh amarga owah-owahan suhu;

▶ Yen peralatan wis diinstal, karep karo pesawat vertikal ora bakal luwih saka 5:

▶ Peralatan kasebut bakal diinstal ing papan sing ora ana getaran lan pengaruh sing ganas, lan ing endi ora cukup kanggo corot komponen listrik;

CATETAN: Nalika pangguna duwe syarat khusus, dheweke bisa rembugan karo pabrikan.

● paramèter listrik dhasar

● Fitur Desain

▶The cabinet of GGD type AC low-voltage distribution switchgear is in the form of general cabinet, and the frame is assembled by local welding with 8MF cold-formed steel. Bagéan pigura lan bagean dhukungan khusus diwenehake dening pabrikan baja sing wis ditemtokake kanggo njamin akurasi lan kualitas kabinèt. Komponen kabinèt universal dirancang miturut prinsip modular, lan ana 20 bolongan sing dipasang. Koefisional universal yaiku dhuwur, sing bisa nggawe pabrik pabrik-pre-produksi, sing ora mung cekak siklus manufaktur, nanging uga nambah efisiensi karya.

▶ Rancang distribusi low-voltase AC ROITGEBEART kanthi nganggep dissipasi panas ing operasi kabinèt. Ana macem-macem nomer slot pendinginan ing pucuk kabinet ndhuwur lan ngisor. Nalika komponen listrik ing kabinet ngasilake panas, udhara panas mundhak lan dibuwang liwat slot ndhuwur, nalika udhara sing adhem terus-terusan diisi maneh ing papan sing ngisor, supaya hawa sing disegel dadi saluran pendhudhuk saka ngisor menyang ndhuwur kanggo nggayuh tujuan pendinginan.

▶ Miturut syarat desain modern industri modern, GGD jinis distribusi voltase GGD nggunakake cara rasio Emas bagean kanggo ngrancang bentuk kabinèt lan kabeh kabinet sing apik lan loman.

▶ Pintu lemari kasebut ana hubungane karo pigura kanthi nggeser puteran, sing trep kanggo nginstal lan dibuwang. Strip karet sing bisa dipasang ing hem lawang. Nalika lawang ditutup, jalur ing antarane lawang lan pigura duwe komprèsi komprèsi tartamtu, sing bisa nyegah lawang saka langsung nganggo kabinèt lan nambah level pangayoman.

▶ Pintu instrumen sing dilengkapi karo komponen listrik disambungake karo pirang-pirang bentuk tembaga sing lembut, lan bagean instalasi ing kabinèt kasebut, supaya kabinèt kanthi sistem perlindungan sing lengkap.

▶ Jas ndhuwur lemari kabinèt digawe saka cat oranye poliester, sing duwe adhesious sing kuwat lan tekstur sing apik. Kabinet kabeh ana ing nada sub-entheng, sing ngindhari efek sing nggumunake lan nggawe lingkungan visual sing nyaman kanggo personel ing tugas.

▶ Tutup ndhuwur Kabinet bisa dicopot nalika perlu, sing cocog kanggo Majelis lan penyesuaian bis utama ing situs. Papat sudhut ing ndhuwur kabinet dilengkapi dering ngangkat kanggo ngangkat lan dikirim.

▶ Tingkat perlindungan kabinet IP30, lan pangguna uga bisa milih antarane IP20 lan IP40 miturut syarat lingkungan panggunaan.

● Instalasi lan panggunaan

Sawise produk teka ing papan sing nampa, mula priksa manawa kemasan kasebut ora utuh, lan menehi kabar departemen sing cocog kanggo nemokake alasan kasebut nalika ana masalah. Kanggo produk sing ora dipasang langsung, mula kudu dilebokake ing papan sing cocog miturut syarat kahanan panggunaan normal.

◆ Pemasangan produk

Instalasi produk bakal ditindakake miturut diagram skema instalasi (deleng tokoh sing dipasang), lan baja dhasar lan bolts dhasar bakal diwenehake dening pangguna. Nalika bis utama dipasang kanthi lengkap babagan plating timah, lumahing tumpang tindih bakal didandani lan leveled, dibersih, ditutupi vaseline sing netral utawa dijupuk nganggo bolts liyane.

◆ Produk bakal dipriksa lan dites kanggo barang-barang ing ngisor iki sawise nginstal lan sadurunge diluncurake.

▶ Priksa manawa cat ndhuwur kabinet wis mudhun lan apa kabinet garing lan resik.

▶ Apa mekanisme operasi komponen listrik fleksibel, lan ora ana kepala operasi jamming utawa gedhe banget.

▶ Apa kontak utama lan bantu saka peralatan listrik utama dipercaya lan akurat.

▶ Apa rasio lan polaritas indikasi instrumen lan transformer bener.

▶ Apa sambungan busbar apik lan apa jeblugan kasebut ndhukung, bagean pemasang lan aksesoris dipasang kanthi tegas lan bisa dipercaya.

▶ Apa kontak bantu ketemu karo syarat kasebut, apa spesifikasi inti fuse fuse sing bener, apa regane relay cocog karo syarat desain, lan apa tumindak kasebut bisa dipercaya lan akurat.

▶ Apa kontak sirkuit bisa nyukupi kabutuhan diagram skema listrik.

▶ Apa sistem sirkuit pangayoman bisa nyukupi syarat kasebut.

√ Gunakake megohmmeter 500-volt kanggo ngukur nilai resistensi insulasi ora kurang saka 1 megohmmeter.

◆ Panceg kanggo nggunakake

(1) Produk iki ora dipasang ing tembok, dioperasi ing sisih (sisih ngarep), lan dikelola kanthi dobel. Mung profesional sing mumpuni bisa mlebu utawa mbukak saluran pangopènan produk lan lawang lemari kanggo operasi, pemeriksaan lan perawatan.

(2). Ngalih udhara sawise kaping pirang-pirang, bakal nggawe bahan bakar lokal lan ngasilake bahan karbon, nambah resistensi kontak, kudu pangopènan kontak, kudu pangopènan rutin miturut pandhuan operasi.

◆ Setel lengkap produk

▶ Dhaptar Paket

▶ Produk Sertifikat

▶ pandhuan kanggo nggunakake

▶ Laporan Tes Pabrik

▶ Gambar listrik sing relevan

▶ Tombol Pintu Kabinet, nangani operasi lan bagean ganti sing ditemtokake ing kontrak kasebut.

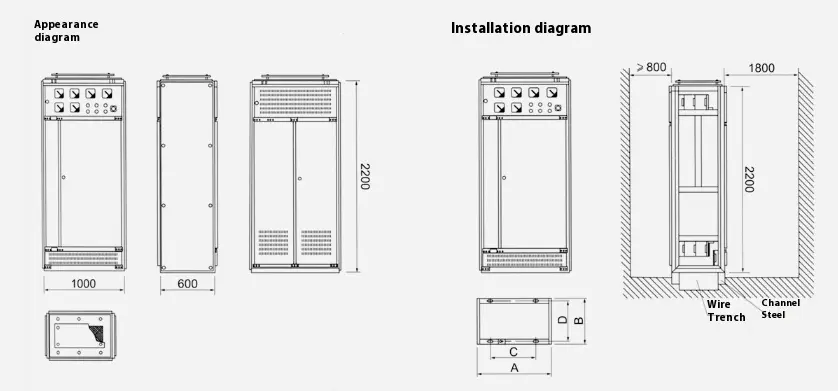

● Outline lan diagram skematis
