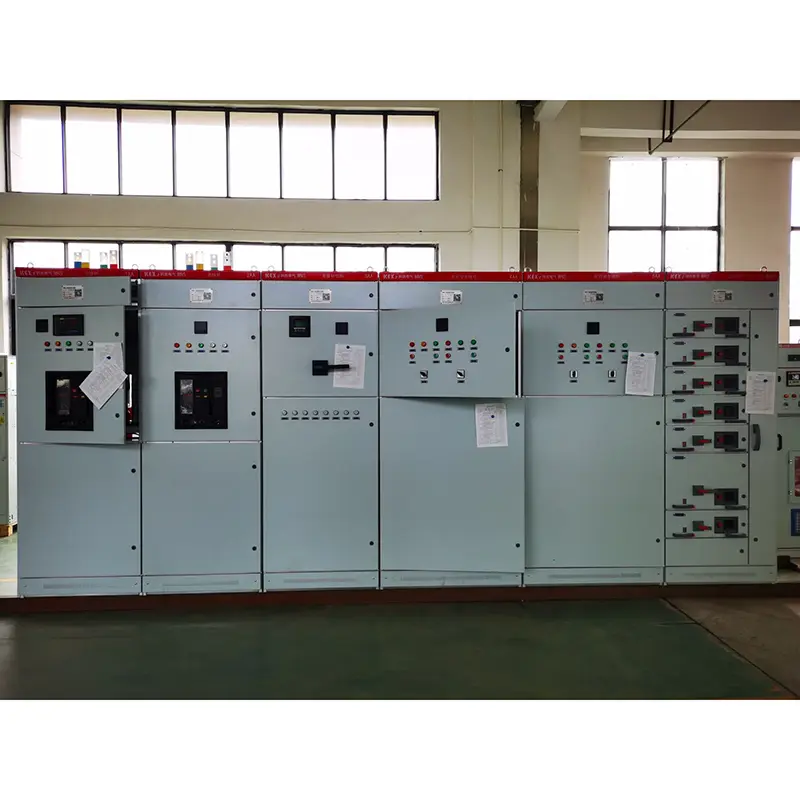

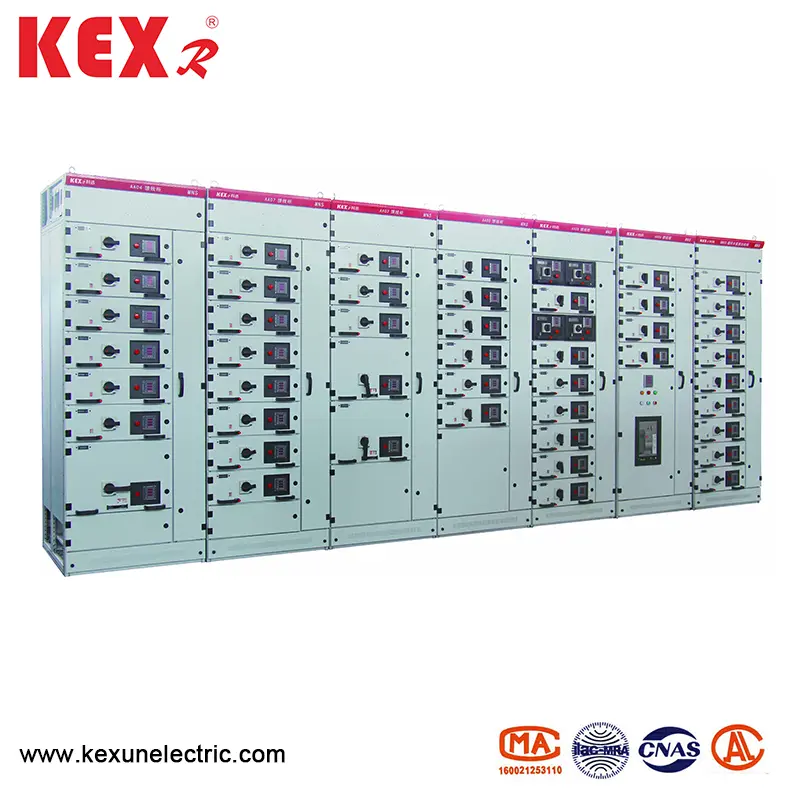

Kabinet Daya Voltase Low Cabinet

● Standar

MNS Tipe Kabinet Distrik Daya Low Cabletage Converforms menyang standar profesional nasional GB7251.1 switcher voltase lan jb / t9961 low-voltase, lan standar profesional internasional kayata iEc439-1.vde0660 part v.

● TIX TIXY CABTAGE CABTAGE CABTAGE CABTUTION WORDER nggunakake kahanan

▶ Suhu sekitar: -5 ~ 40 ℃, 24h rata-rata kurang saka 35 ℃

Kahanan atmosfer: Udhara resik, lan kelembapan relatif ora kudu ngluwihi 50% kanthi suhu paling dhuwur saka + 40 ℃. Ing suhu sing luwih murah, kelembapan relatif sing luwih dhuwur diidini, umpamane 90% ing + 20, nanging owah-owahan suhu kudu dianggep, lan kondensasi bisa kedadeyan.

▶ Kurang saka 1000m, MNS Tipe Kabinet Distrik Daya Low Cocog kanggo transportasi lan panyimpenan ing suhu ing ngisor iki: -25 ℃ nganti + 55 ℃ ing wektu sing cendhak. Ing suhu suhu sing ekstrem iki, piranti kasebut ora bakal rusak, lan bisa mlaku biasane.

▶ Yen kahanan ing ndhuwur ora bisa ditemoni, bakal dienggoni karo konsultasi antara pangguna lan Kexun.

▶ Yen piranti iki digunakake ing platform minyak lan platform minyak lan platform produksi lan tanduran tenaga nuklir, kesepakatan teknis bakal ditandatangan kanthi kapisah.

● Parameter teknis dhasar saka jinis distribusi daya voltase murah

◆ Kinerja Listrik

Ultik ◆ IP

Tundhuk karo standar iEc529 lan Din40050. IP30 Proteksi barang padhet luwih gedhe tinimbang φ φ2.5mm, IP40 Protectess sing luwih gedhe tinimbang φ 41.0mm, nglindhungi saka bledug lan cidra karo produsen Ip54).

◆ Struktur Kabinet

Struktur dhasar Kabinet Daya Voltase Low Cabinet dumadi saka profil C-berbentuk C-Cah. Bagean C dibentuk kanthi mbuwang piring baja kanthi e = 25mm minangka bolongan sing dipasang modul. Kabeh lemari lan pemisahan batin galvani lan diresiki. Ing sekitar panel lawang, panel sisih digawe saka semprotan elektrostatik dhuwur. Deleng tokoh ing ngisor iki kanggo struktur dhasar kabinet.

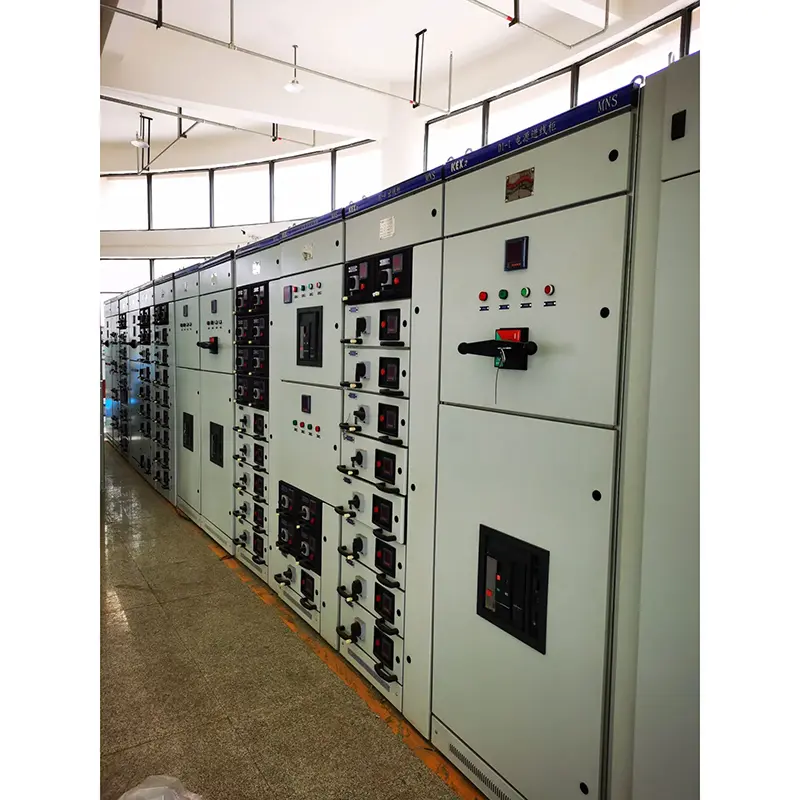

Tipe Kabinet Ngalih

1. Jarak antara pusat distribusi daya (PC1: ahx, mt, 3wn, ah, aku seri sirkuit breaker bisa digunakake.

2 .. Kabinet Pusat Kontrol Motor Kabinèt Kompensasi Faktor otomatis otomatis (kanthi piranti manual, otomatis lan piranti lunak Faktor Factor)

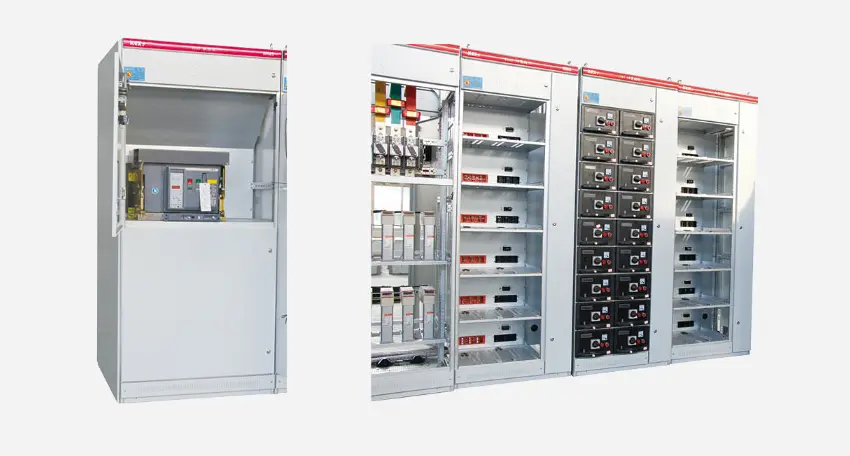

Card A Instribution Daya (PC) Kabinet

◆ Pusat Kontrol B (MCC) Kabinet

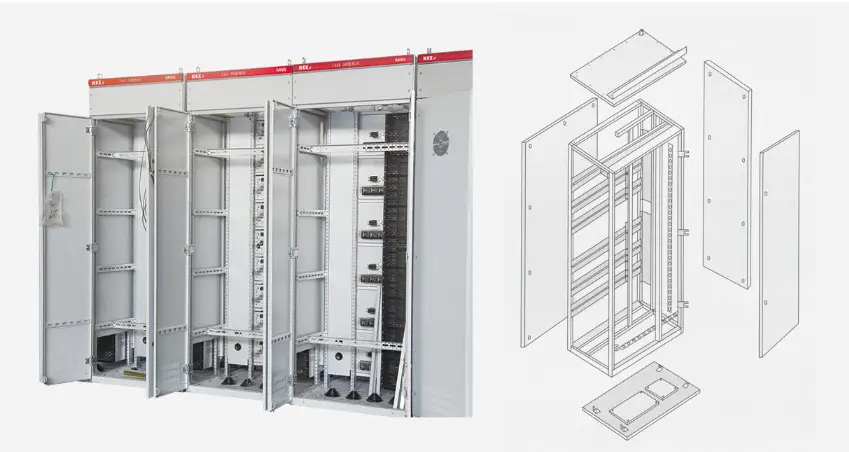

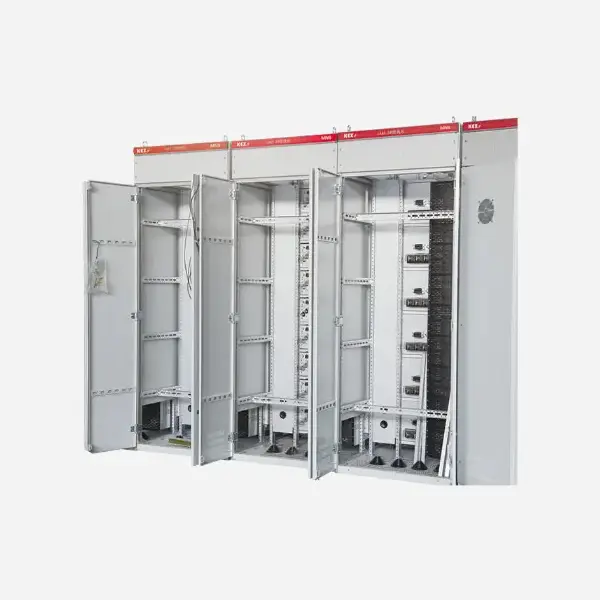

Struktur pigura kabinet dumadi saka profil C-berbentuk

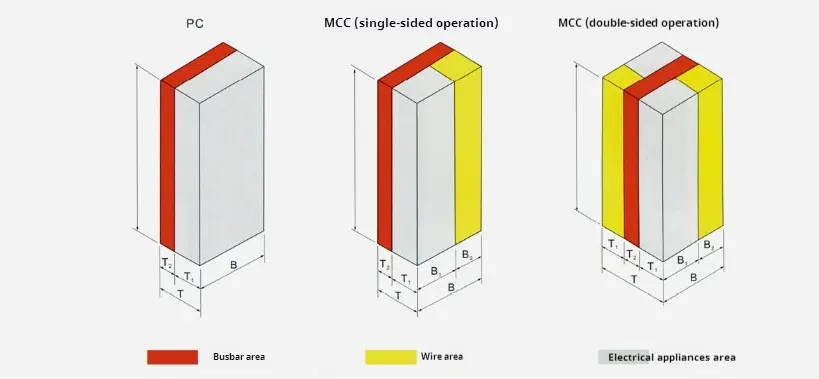

Diagram buku skematik saka campuran distribusi low seberangan kabinèt

● desain partisi kabinet

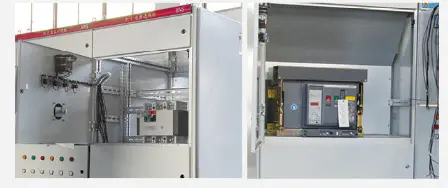

Center Distribusi Daya (PC)

(1) Kabinet PC dipérang dadi telung kompartemen; Kompartemen bus horisontal: ing mburi kabinet; Kompartemen unit fungsional: ing sisih ndhuwur kabinèt utawa ing sisih kiwa kabinet;

(2) langkah-langkah segmen: kompartemen bus horisontal lan kompartemen unit fungsional dipisahake karo piring baja. Perbuatan loop kontrol dipisahake saka kompartemen unit fungsional dening polyphennylene retardant polyphentrene eter plipik tutup.

(3) Breaker sirkuit pigura sing diinstal ing kabinet bisa dioperasikake ing njaba kabinèt ing negara tertutup. Mirsani negara pambukaan lan nutup saka breaker sirkuit lan ngadili manawa para breaker sirkuit ana ing posisi tes utawa posisi sing ditindakake miturut mekanisme operasi lan lawang.

(4) Struktur pamisahan dirancang ing antarane sirkuit utama lan sirkuit bantu. Unit listrik bantu sing dumadi saka lampu meter, lampu sinyal kabeh dipasang ing papan plastik, lan tutup kasebut digawe saka plastik busa poliuretane retak dipisahake saka sirkuit utama ing mburi papan.

Pusat Kontrol Motor lan Pusat Distribusi Daya Cilik-Tarikan (MCC)

Kabinet MCC jenis-ketik dadi telung kompartemen, yaiku kompartemen bus horisontal ing mburi kabinèt ing sisih kiwa ing sisih kiwa ing sisih tengen ing ngarep kabinet. Kompartemen bus horisontal lan ruang fungsi fungsional dipisahake dening papan fungsional sing digawe saka plastik flamed flamed, lan ruang kabel dipisahake saka kompartemen bus horisontal lan ruang fungsi fungsional dening piring baja. Lancar Control McCi) laci dipérang dadi limang jinis ing ngisor iki: 8e / 4: Dhuwur 1 × Lebar 150 × Ambane 400 mm. 8e / 2: Dhuwur: Dhuwur 1 × Lebar 300x 400 mm. 8E: Dhuwur 2 × Lebar 600 × Ambane 400 mm. 16E, 400 × amba 600 × ambane 400 mm. 24E: dhuwur 600 × amba 600 × ambane 400 mm.

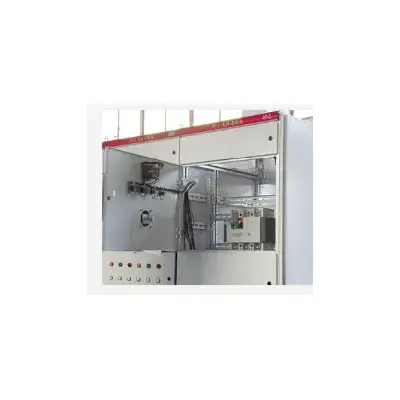

◆ Outlet Outlet Lock Cabinet

Supaya bisa nyuda ambane susunan Kabinet ngalih, bus utama kabinit ngalih dipasang ing sisih ndhuwur kabinet switch, lan kabel mburi lan login sing mlebu. Ing ngarep kabinet saklar minangka ruang piranti, ing ngendi unit fungsional ing switchgear dipasang. Ing sistem iki, ruangan kabel ing sisih kabinet switch dipindhah menyang kabinèt mburi, sing ambane susunan kabinit switch kanggo luwih cocog karo syarat tata letak ruang.

Kabinet feeder yaiku 600mm lan jero 1000 / 1200mm, kanthi ruangan bis utama ing sisih ndhuwur, sing diisolasi saka ruangane piranti. Dhuwur instalasi sing efektif saka kamar ngarep yaiku 72e (e = 25mm), sing dipisah saka papan kabel mburi kanthi papan instalasi, kanthi nggunakake kompak lan konfigurasi unit fleksibel. Ruangan kabel ing mburi duwe lawang, sing trep kanggo instalasi lan pangopènan. Jembaré Kabinet mlebu ditemtokake miturut pigura saiki unit mlebu. Jembar sing disaranake yaiku 400/600/800 / 1000mm, lan ambane kabinet yaiku 1000mm.

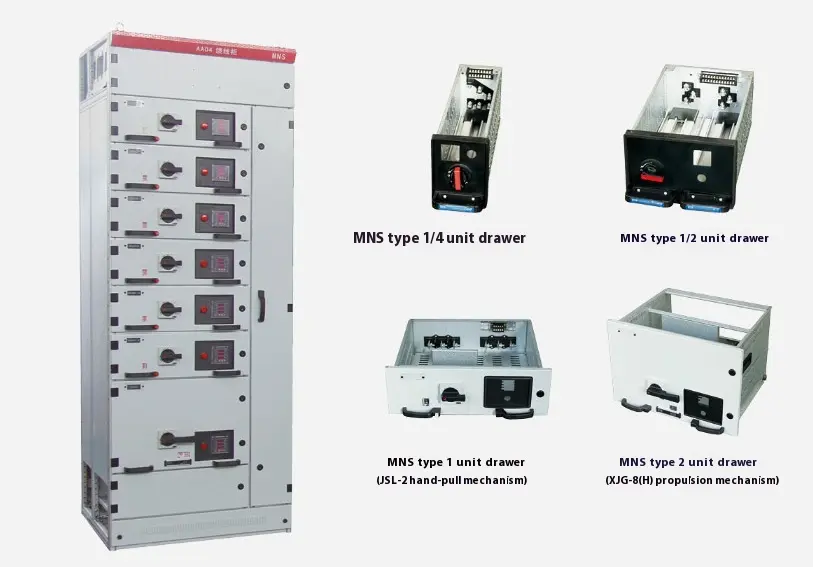

● Tipe laci

(1) 8e / 4: Nglumpur 4 unit laci ing ruang 8e dhuwur.

(2) .8e / 2: nglumpukake 2 unit laci ing ruang 8e dhuwur.

(3) 8e: ngumpul unit laci ing ruang 8e dhuwur.

(4) 16E: Nglumpukak unit laci ing dhuwur 16e (400mm).

(5) 24E: Nglumpukake: Unit laci ing dhuwur 24e (600mm). Limang jinis unit laci bisa dipasang ing kabinèt, lan uga bisa digunakake kanggo pemagi campuran. Deleng tabel ing ngisor iki kanggo jumlah maksimal unit lacing sing bisa diakoni ing kabinet kanggo majalah tunggal.

◆ Scrocking laci listrik lan mekanik

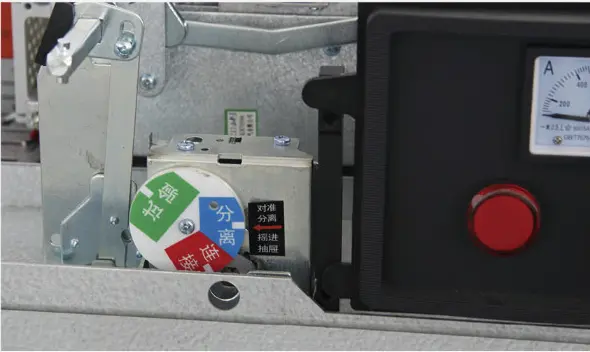

Unit laci nduweni posisi interlocking sing bisa dipercaya, sing dikontrol dening nangani operasi lan nutup, uji coba, uji coba, nggambar lan pemasok. Deleng tokoh kasebut kanggo fungsi mekanisme operasi. Supaya bisa nguatake langkah-langkah keamanan, padlocks bisa ditambah sawise gagang operasi dipanggonke, lan nganti telung kunci bisa ditambah, kaya sing ditampilake ing tokoh kiwa. Sawise unit laci ing papan, kudu tumindak kanthi stabil karo fungsi operasi lan posisi sing kapacak ing Gambar 4 lan tokoh 5, supaya gampang ngrusak bagean struktural, mula goleki.

◆ 8E / 4 lan 8E / 2 Operasi fungsi saklar

◆ 8Eand 16e, 24e ngoperasi fungsi saklar

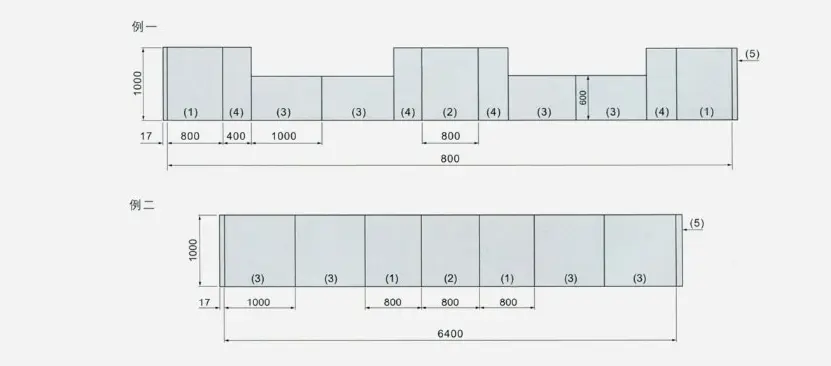

Diagram buku skema saka mode kombinasi

● Instalasi, nggunakake lan pangopènan

1. Yen piranti wis tekan tujuan, priksa dhisik apa kothak kemasan lengkap. Yen piranti ora dipasang langsung, mula kudu disimpen ing papan sing garing lan resik.

2 .. Piranti kasebut dianjurake kanggo diinstal saka tembok, utawa bisa dipasang ing tembok. Pesawat dhasar instalasi kudu rata, lan kesalahan horisontal saka saluran baja dhasar yaiku 1/1000, lan dawane dawane dawa 3 mm ..

3 .. Disaranake nggunakake cuci kelas 8.8 lan tension kanggo mbenakake kabeh bagean konduktif, lan torsi kenceng sing disaranake ditampilake ing tabel ing ngisor iki:

4 .. Kepala Kabel lan sawetara konektor tembaga kanggo sirkuit sekunder sing diwenehake dening Aksesoris Rencana MCC. (Supaya bisa adaptasi karo pangolahan pencepan kadhemen sendi tembaga, kabel fleksibel multi inti dianjurake kanggo kabel sekunder).

5. Sawise nyambungake kabel kasebut, sisih ngisor piranti kudu ditutup kanggo nyegah kewan cilik saka nyusup menyang kabinèt lan nyebabake kacilakan sirkuit sing cendhak.

6. Sawise instalasi utawa imbuhan, sadurunge nggawe operasi, inspeksi lan tes ing ngisor iki dibutuhake:

▶ Priksa manawa peralatan listrik lan kabel kontrol sing diinstal ing piranti kasebut cocog karo gambar pabrik.

▶ Operasi Manual macem-macem switch bakal fleksibel, tanpa kelainan utawa jamming.

▶ Priksa manawa tumindak mekanisme interlocking mekanik lan piranti interlocking listrik bener lan dipercaya, sing kudu nyukupi kabutuhan sistem.

▶ Priksa manawa resistensi jabatan saka sirkuit utama lan sirkuit kontrol bisa nyukupi syarat sing ditemtokake.

▶ Priksa manawa peralatan listrik sing diinstal ing piranti ana ing kontak apik lan cocog karo syarat teknis saka piranti listrik kasebut dhewe.

▶ Priksa manawa ana masalah manca ing njero piranti kasebut lan apa sing bisa nggedhekake skru ing macem-macem bagean.

◆ Pandhuan Operasi kanggo MCC tarik:

(1) Mung sawise ngisor laci mlebu pandhuan kanthi bener, bisa ditolak menyang kabinèt, yen larik bakal rusak utawa ora bisa ditarik.

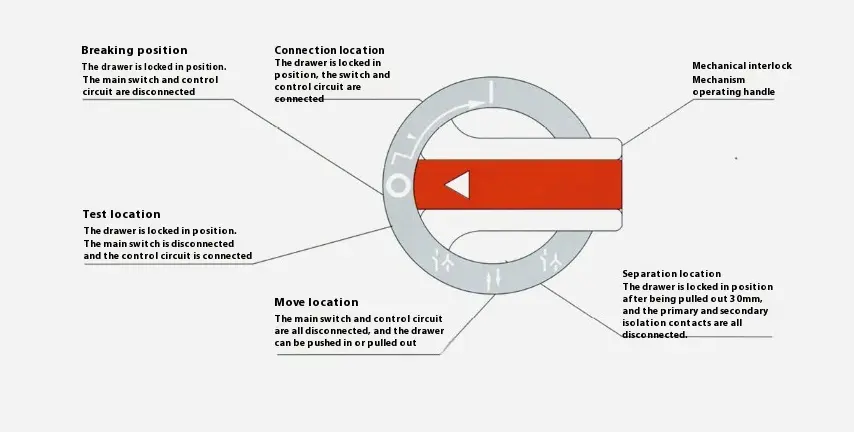

(2) Deleng Gambar 4 kanggo simbol lan fungsi ing panel 8E / 4 lan 8E / 2 laci. Panah saka posisi mecah "O" menyang posisi sing digunakake "i" ing tokoh kasebut nuduhake manawa gagang operasi kasebut kudu di-push ing wiwitan lan banjur diputer saka "O" kanggo "i". Nalika bali, ora perlu dipencet, mung giliran gagang "aku" kanggo "o", lan sawise ngeculake, gagang kasebut.

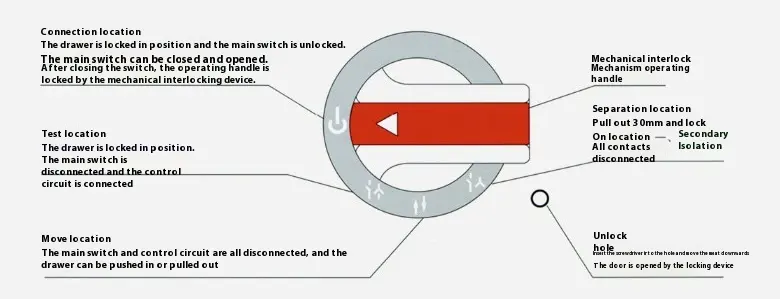

(3) Deleng tokoh 5 kanggo simbol lan fungsi ing panel laci 8e-24e. Nalika gagang tekan posisi sing kerja, mekanisme mekanisme kunci mekanik ing saklar utama, lan banjur switch utama bisa ditutup lan dibukak. Nanging, nalika saklar utama ditutup, gagang mekanisme interlocking ora bisa dilakokno. Ana tutup plastik cilik ing lawang ing pojok sisih tengen ngisor sing cocog karo tandha, yaiku mekanisme mbukak kunci lawang. Proses operasi yaiku ing ngisor iki: Yen laci ana ing posisi sing digunakake, yen sampeyan pengin mbukak lawang, tarik tutup cilik, banjur lebokake obah kasebut menyang bolongan kasebut kanggo mbukak lawang. Priksa manawa kanggo nutupi tutup plastik cilik sawise mbukak lawang, yen ora level perlindungan asli bakal dirusak.

● Transportasi lan panyimpenan piranti

√ Piranti ora diijini tip lan nandhang geter abot.

▶ Piring sudut transportasi kudu digunakake nalika ngangkat piranti sawise mbongkar, lan sudut sing kalebu rong kabel baja lan tali baja kudu ≤1200. Yen truk forklift, roller utawa crowbar digunakake, ora diijini ditindakake langsung ing jeroan piranti.

▶ Yen piranti wis diinstal ing papan, yen sampeyan pengin mindhah posisi kasebut kanthi jarak cendhak, sampeyan bisa nyritakake ing papat pojok sasis.

▶ Produk lan bagean listrik ora diidini dibubarake ing piranti kasebut.

 Udan kudu dicegah saka udan, lan suhu sekitar kudu sesuai karo panentu sing cocog karo conto iki.

● Kasedhiyan produk

Kabinet Daya Voltase Tipe Mns Tipe Dhuwur Kanthi Dhaptar Paket, Certificate Product, Manual Pandhuan Produk lan Tombol Dhaptar, lan Bagean Pintu sing diwenehake miturut dhaptar dhukungan.
