Setel Lengkap Voltase

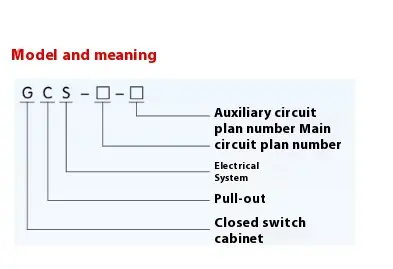

● Maksud Model

● paramèter dhasar

● Struktur utama

▶ Bingkai utama GCS Type Lengkap Voltase Setel nganggo baja Bukak 8MF, lan loro-lorone baja bagean duwe bolongan vonstal kanthi modulus, saengga instalasi internal fleksibel lan trep.

▶ Bingkai utama dirancang ing rong bentuk patemon, yaiku struktur lengkap lan struktur sebagian (bingkai sisih (bingkai sisih lan balok salib) kanggo pangguna milih.

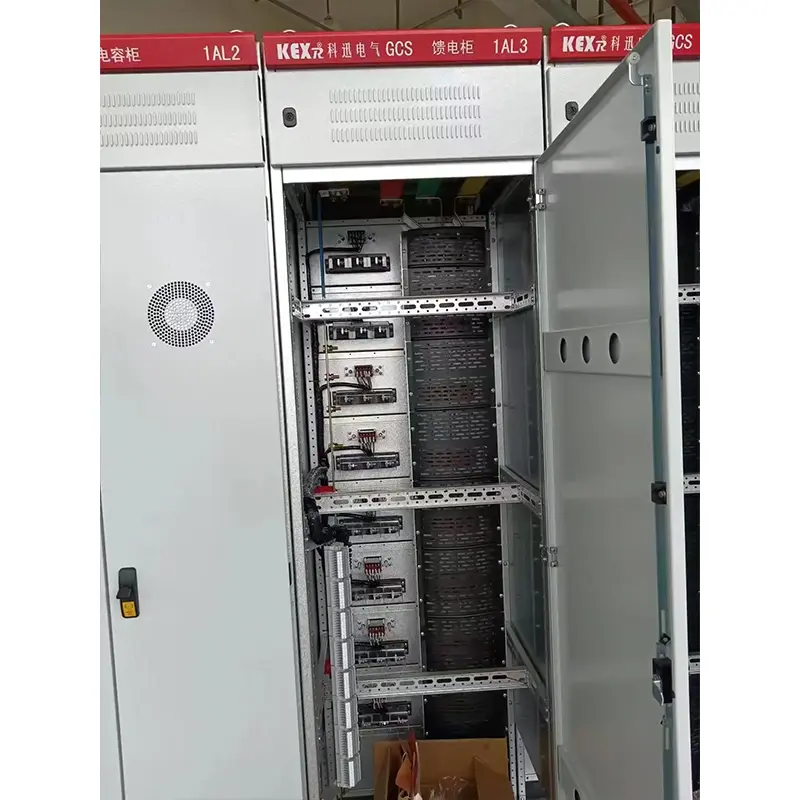

▶ Saben fungsi fungsi piranti diisolasi saka saben liyane, lan kompartemen kasebut dipérang dadi ruangan unit fungsi, ruangan bis lan kamar kabel. Fungsi saben kamar cukup mandhiri.

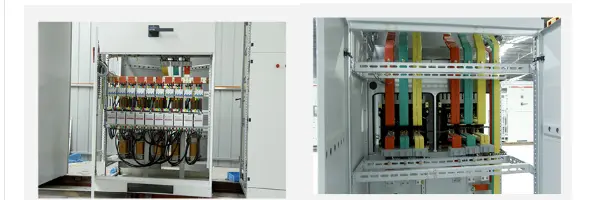

▶ Bus utama horisontal disusun kanthi horisontal ing mburi kabinet, yaiku langkah dhasar kanggo nggawe sirkuit utama piranti kasebut nduweni kekuatan sing cendhak.

▶ Desain kompartemen kabel ndadekake kabel sing gampang banget kanggo munggah lan mudhun.

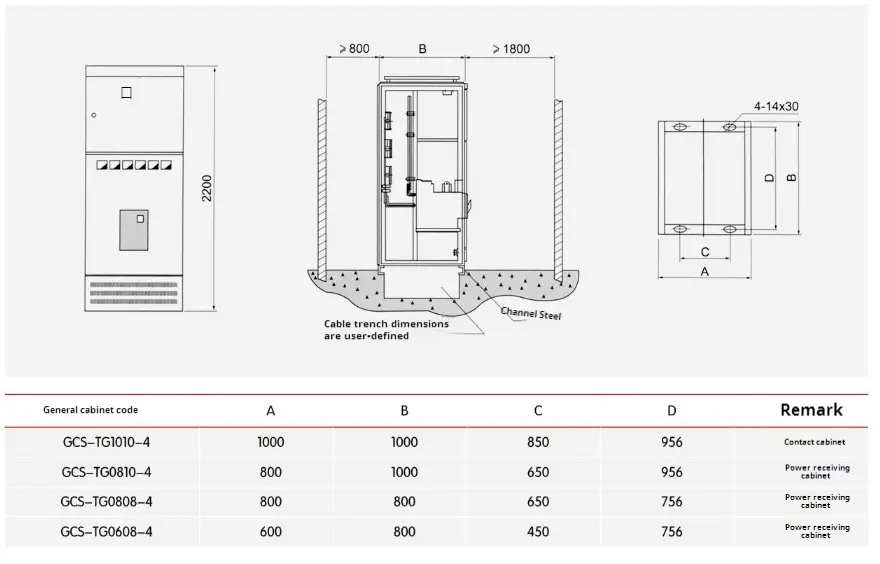

▶ Ukuran ukuran Kabinet umum piranti (pirsani tabel ing ngisor iki):

● Instalasi lan panggunaan gcs jinis lintase sithik

◆ Sawise produk teka ing papan sing nampa, mula kudu mriksa manawa bungkusan ora utuh. Yen ana masalah, dheweke kudu ngandhani departemen kontrak sing cocog kanggo nggawe rekaman bisnis, nganalisa alasan kasebut, nggawe visa lan ngatasi sawise pasinaon. Kanggo produk sing ora dipasang, mula kudu dilebokake ing papan sing cocog lan disimpen kanthi bener miturut kahanan panggunaan normal lan syarat pangaturan panyimpenan kanggo peralatan listrik. 1 .. Produk bakal diinstal miturut diagram skema instalasi (ndeleng tokoh sing dipasang). Baja saluran dhasar lan bolt nalika metode panyebaran bolt diadopsi kudu diwenehake dening pangguna. Nalika bis utama disambungake, yen permukaan ora rata amarga transportasi, panyimpenan lan alasan liyane, kudu direncanakake sadurunge sesambungan lan diikat.

◆ Nalika piranti wis diinstal kanthi kapisah utawa ing kolom, vertikal, ora rata saka permukaan kabinet lan nyimpang kesenjangan ing antarane lemari sing bakal cocog karo kabutuhan ing tabel ing ngisor iki.

◆ Mersian lan pemeriksaan sawise GCS Tipe Tipe Lengkap

Instalasi lan sadurunge nggawe operasi

(1) Priksa apa cat paling ndhuwur utawa bahan panutup liyane (kayata nyemprot plastik) Kabinet rusak, lan apa kabinet garing lan resik.

(2) Apa mekanisme operasi komponen listrik fleksibel, lan ora ana kepala operasi jamming utawa gedhe banget.

(3) apa kontak utama lan bantu saka peralatan listrik utama dipercaya lan akurat.

(4) Mekanisme laci utawa darat kudu fleksibel lan entheng, tanpa jamming lan tabrakan.

(5) garis pusat kontak kontak sing dipindhah lan statis saka struktur laci utawa struktur DRawOut kudu konsisten, lan kontak kudu ana ing kontak sing cedhak. Ambane kontak utama lan bantu kudu nyukupi syarat kasebut. Interlocking mekanik utawa listrik: Tumindake tanggapan bener, lan ngunci utawa ngeculake kudu dipercaya.

(6) laci Ukuran sing padha yaiku bisa diowahi kanthi gampang tanpa macan lan tabrakan.

(7) kontak bedane ing antarane laci lan kabinet kudu ana ing kontak sing cedhak. Yen laci di-push ing, kontak obat laci dikontak sadurunge kontak utama, lan yen ditarik, kontak bedane ora pedhot sawise kontak utama.

(8) Kalibrasi instrumen, rasio transformasi lan polar transformer bakal bener.

(9) Spesifikasi inti sekring kudu memenuhi syarat desain teknik.

(10) Rating lan setelan pangayoman kudu bener lan dipercaya.

(11) Gunakake megohmeter 1000v kanggo ngukur nilai resistensi insulasi ora kurang saka 1mω.

(12) Sambungan saben busbar bakal apik, lan instalasi panelisihan, bagean instalasi lan aksesoris liyane bakal dipercaya lan bisa dipercaya.

◆ Gunakake Langkah-langkah Tipe Tipe Tipe Lengkap Tipe Lengkap

√ Piranti sing kurang voltase set lengkap sing ora dipasang ing tembok, sing dioperasikake saka ngarep lan dikelola ing loro-lorone. Mung profesional sing mumpuni bisa mlebu utawa mbukak lawang perawatan lan lawang kabinet kanggo operasi, pemeriksaan lan perawatan.

▶ Air switch lan pemotong cirake case sing dipotong wis dipisahake lan ditutup pirang-pirang kaping, utamane sawise pamisahan sirkuit cendhak lan nutup, sing bakal nyebabake bahan karbon, sing bakal nambah resistansi kontak. Mula, dheweke kudu dijaga lan diombe ing manual instruksi saka sirkuit breaker.

▶ Sawise instalasi lan pangopènan, pamisahan antarane kompartemen lan unit fungsi kudu dipriksa kanggo njamin pemisahan piranti sing apik lan nyegah kesalahan saka ngembang.

● Paket Produk

Pabrikan bakal nyedhiyani dokumen lan aksesoris ing ngisor iki nalika nyerahake:

▶ Dhaptar Piranti

▶ Produk Sertifikat

▶ pandhuan kanggo nggunakake

▶ Laporan Tes Pabrik

▶ Gambar listrik sing relevan

▶ Tombol Pintu Kabinet, nangani operasi lan bagean ganti sing ditemtokake ing kontrak kasebut.

▶ Instalasi instruksi komponen utama

● Pandhuan sing mrentah

Pesenan Kontrak GCS Tipe Lengkap Voltage Setel lengkap ngemot konten ing ngisor iki:

▶ Model lengkap produk kalebu nomer skema sirkuit utama lan nomer skema bantu.

▶ Ukuran Sistem Circuit Utama Diagram

Diagram diagram skematis listrik sirkuit buxiliary

▶ Dhaptar komponen ing kabinet

▶ Nyetel parameter kayata voltase, saiki lan wektu ing sirkuit.

▶ Tabel khusus liyane sing ora cocog karo panggunaan normal produk.
