Lv switchgear

● Reguler nggunakake kahanan

◆ Altitude saka gck lv switchgear kurang saka 2000m

◆ Suhu udhara sekitar ora luwih dhuwur tinimbang + 40 ℃, lan suhu rata-rata sajrone 24h ora luwih dhuwur tinimbang + 35 ℃, lan suhu hawa sekitar ora luwih murah tinimbang 50 ℃

Kahanan atmosfer: hawa resik, lan kelembapan relatif ora luwih saka 50% nalika suhu yaiku suhu luwih relatif, umpamane, suhu suhu + 20 ℃

◆ Gck LV Switchgear bakal diinstal ing panggonan bebas saka geni, jeblugan garing, polusi serius, karat kimia lan geter kasar

◆ Kasedhiya karo pesawat vertikal ora bakal ngluwihi 5; Produk iki cocog kanggo transportasi lan panyimpenan ing suhu ing ngisor iki: -25 ℃ ~ + 55 ℃, lan ora bakal ngluwihi + 70 ℃ ing wektu sing cendhak (ora luwih saka 24h); Yen kahanan panggunaan ing ndhuwur ora bisa ditemokake, pangguna bakal ngunggahake karo pabrikan nalika mrentah lan ngrampungake konsultasi.

● Parameter teknis utama ing GCK LV switcher

● Fitur arsitektur

Unit fungsi laci lan lawang kanthi mekanik interloged dening mekanisme operasi saklar utama. Nalika saklar utama ana ing posisi nutup, lawang ora bisa dibukak, lan mekanisme operasi bisa dikunci ing posisi nutup utawa mbukak kanthi padlock tambahan. Kompartemen unit fungsional dipisahake karo piring logam, lan laci duwe interchangeability sing apik, lan duwe posisi kerja, posisi tes lan posisi pamisahan. Yen laci ditarik menyang posisi tartamtu, laci bakal dipanggonke kanthi otomatis. Ing wektu iki, laci ing sisih kiwa laci bisa ditarik kanggo ngeculake posisi kasebut lan ketik posisi sabanjure. Nalika laci ditarik metu saka kabinet, uga duwe fungsi nyegah mandheg.

√ Kabinet kanthi skema tetep kayata ganti rugi lan metering sing padha lan posisi bus horisontal sing padha karo kabinet laci. Mangkono mesthekake yen kabinèt jenis laci lan kabinet tetep bisa digunakake ing sisih.

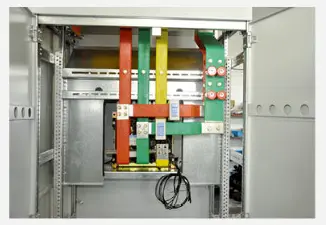

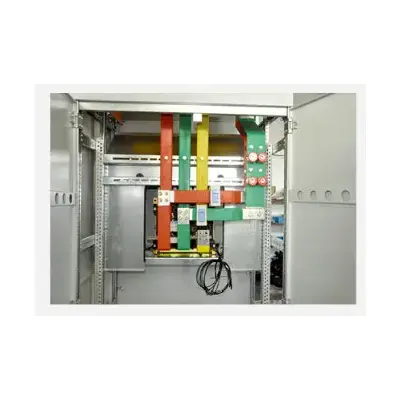

√ Sistem busbar: busbar kabinet nganggo sistem kawat-limata telung phase digunakake nalika saiki cerdas ing ngisor iki ing ngisor iki 1250A, lan jupuk dobel digunakake ing ndhuwur 1250a. Busbar horisontal antara lemari lemari kanthi nyambungake blok, lan busbar vertikal ditutup nganggo cangkang plastik teknik polikarbonat. Baffle internal digunakake kanggo mbatesi panyebaran busur. Busbar netral disetel ing ngarepe ndhuwur kabinet, lan busbar proteksi (PE) disetel ing sisih ngisor kabinet lan disambungake karo baffle kabinèt.

▶ Ing kahanan ora nyuda tingkat perlindungan cangkang, sisih ngisor lan ndhuwur kabinet switra diwenehake karo windows ventilasi alami.

▶ Kelas Perlindhungan Kembang Kabinet yaiku IP40.

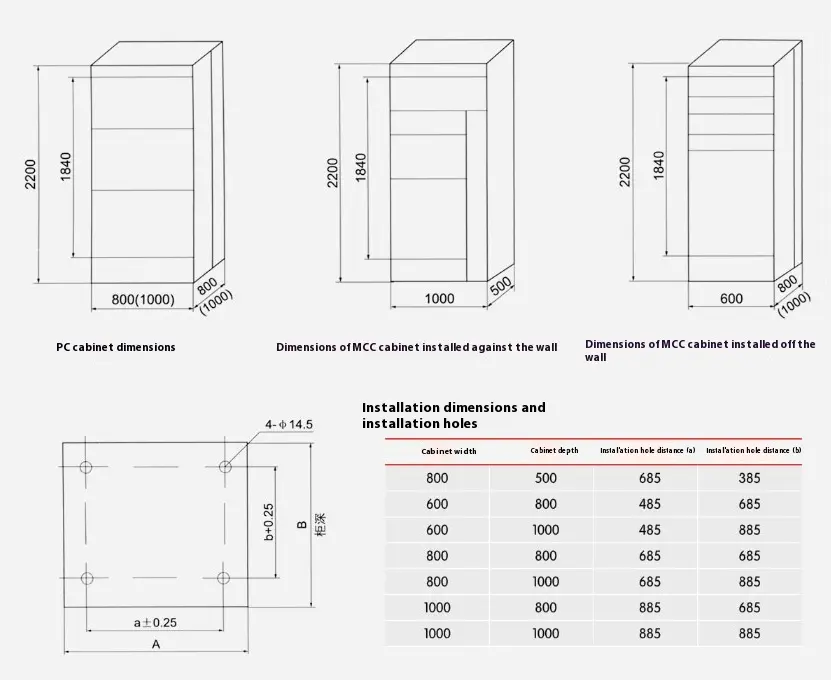

● LV switchgear sakabèhé dimensi, dimensi instalasi

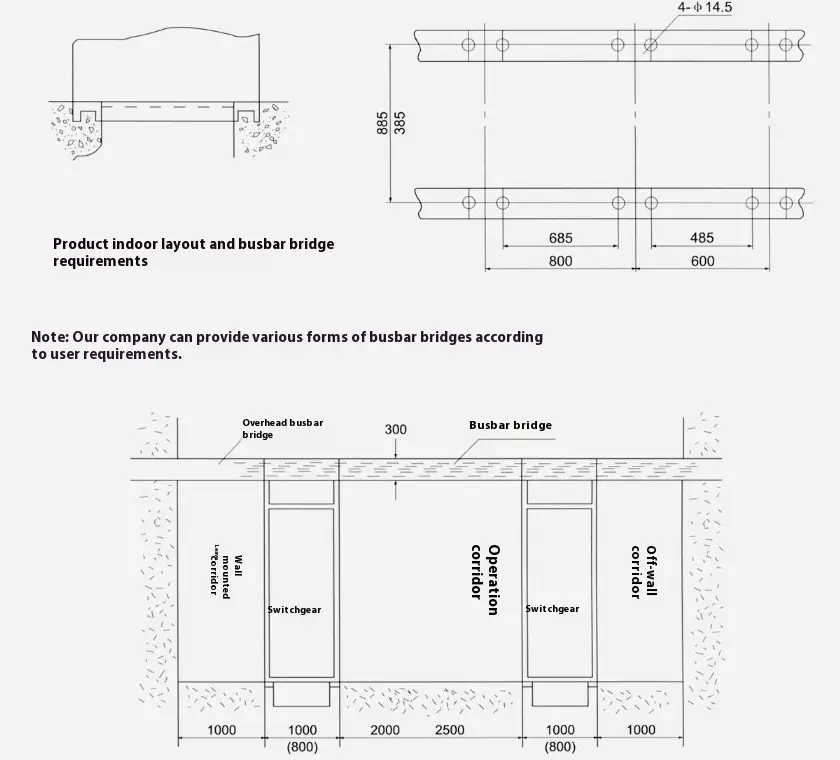

● Gambar skematis gck jinis instalasi instalasi dhasar
