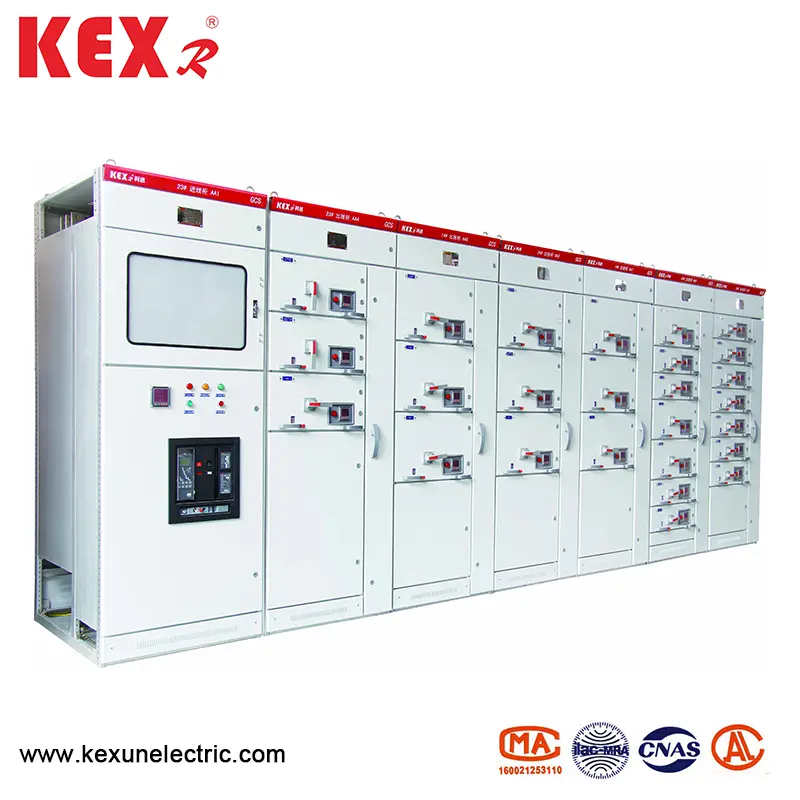

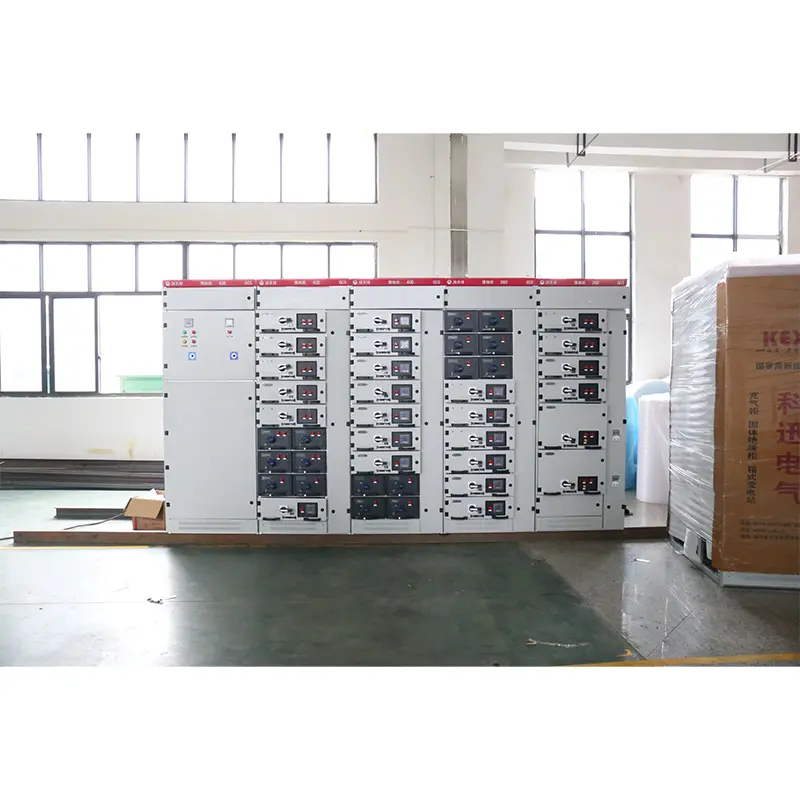

Kabinet switch rendah rendah

● indeks kinerja

Desain saka lemari lowet lowet lowet lowet ekstraksi GCS kurang cocog karo standar ing ngisor iki:

▶ IEC439-1 MECN Voltage switchgear lan controlgear

▶ gb7251 switchgear voltase rendah

▶ zbk36001 switchgear lengkap-voltase

● paramèter dhasar

● Struktur utama

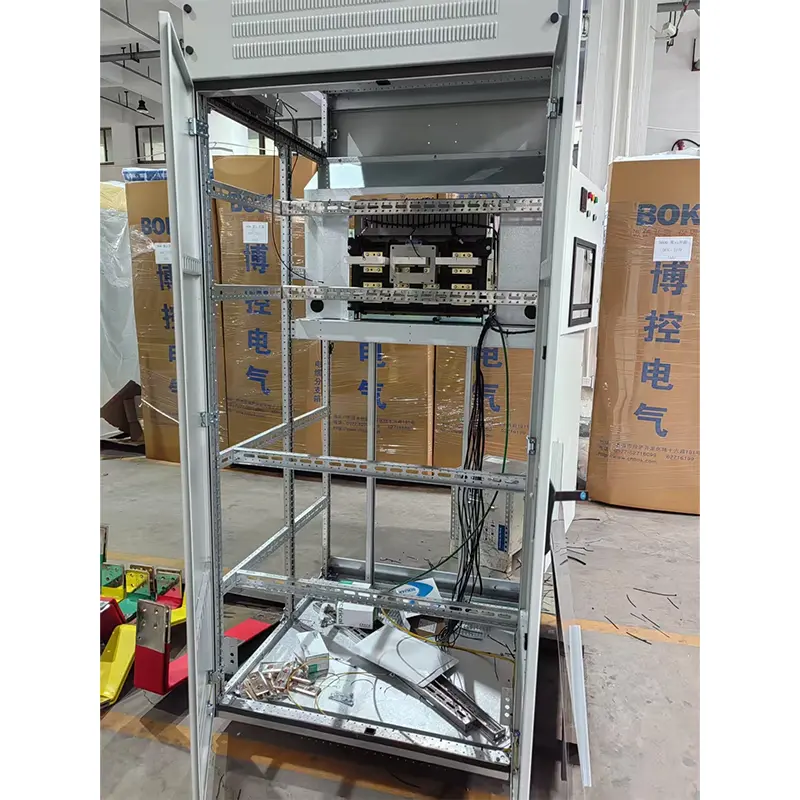

▶ Bingkai utama GCS Type Low Cabinet Adopts 8MF Type baja mbukak, lan loro-lorone baja instalasi duwe bolongan instalasi kanthi modulus, saengga instalasi internal fleksibel lan trep.

▶ Bingkai utama dirancang ing rong bentuk patemon, yaiku struktur lengkap lan struktur sebagian (bingkai sisih (bingkai sisih lan balok salib) kanggo pangguna milih.

▶ Saben fungsi fungsi piranti diisolasi saka saben liyane, lan kompartemen kasebut dipérang dadi ruangan unit fungsi, ruangan bis lan kamar kabel. Fungsi saben kamar cukup mandhiri.

▶ Bus utama horisontal disusun kanthi horisontal ing mburi kabinet, yaiku langkah dhasar kanggo nggawe sirkuit utama piranti kasebut nduweni kekuatan sing cendhak.

▶ Desain kompartemen kabel ndadekake kabel sing gampang banget kanggo munggah lan mudhun.

▶ Ukuran ukuran Kabinet umum piranti (pirsani tabel ing ngisor iki):

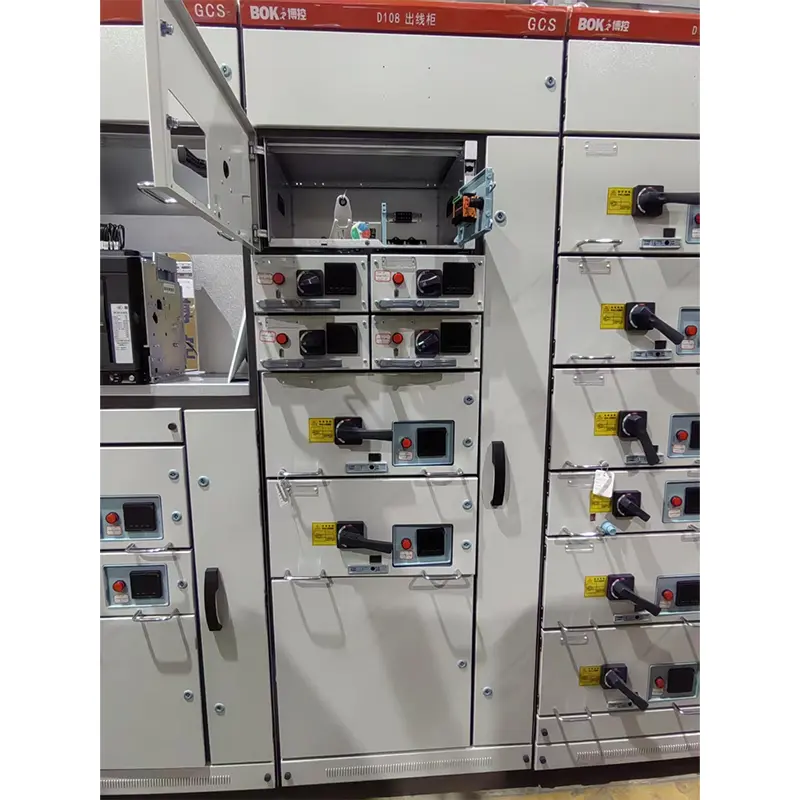

● Unit Fungsi

1. Sing dhuwur saka laci yaiku 160mm. Iki dipérang dadi 1/2 unit, 1 unit, 3/2 unit, 2 unit, 3 unit lan limang ukuran seri. Saiki sirkuit unit sing dirating yaiku 400A utawa kurang.

2 .. laci ngganti mung ing ukuran dhuwur, lan dimensi ambane lan ambane tetep ora owah. Laci kanthi unit fungsi sing padha duwe interaksiability sing apik.

3. Saben kabinet MCC bisa dilengkapi karo paling akeh 11 drawar utawa laci 22/2-unit. Ing endi luwih saka siji unit laci ngetrapake piring mburi multifungsi.

4. Miturut saiki, garis mlebu lan outlet saka laci nganggo macem-macem plug-in kanthi struktur chip sing padha.

5 .. 1/2 unit laci lan kamar kabel disambungake dening zj-2 adaptor kanthi struktur piring mburi.

6. Sambungan antarane laci unit lan kamar kabel nganggo adaptor ZJ-1 nganggo garis ukuran utawa tabung tabung sing padha miturut grading saiki.

7 .. Unit laci dilengkapi piranti interlocking mekanik.

● Komponen listrik utama

Prinsip pemilihan komponen listrik utama adhedhasar teknologi sing diimpor, sing bisa diproduksi ing seri China lan nyukupi syarat-syarat kinerja piranti sing dhuwur

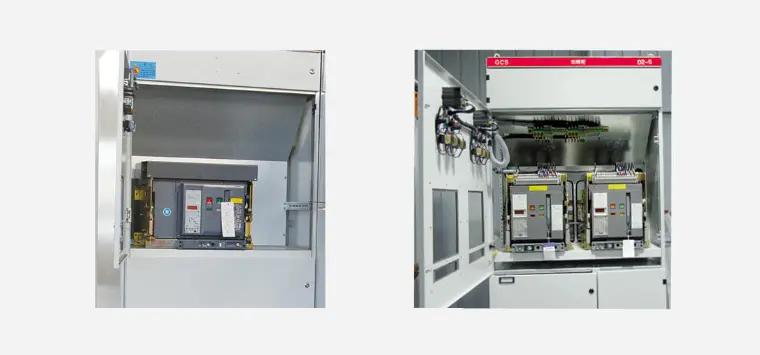

▶ Unit breaker saka sumber lan unit feeder utamane milih seri. Seri m liyane sing diprodhuksi dening Schneider Company lan F sing diprodhuksi dening ABB Company kanthi kinerja sing luwih maju uga bisa dipilih. Ah sirkuit Breaker duwe ciri kinerja sing apik, struktur kompak, bobot entheng lan seri kuwat. Regane cukup kurang, pangopènan lan panggunaan gampang, lan kabeh indeks kinerja bisa nyukupi syarat piranti iki.

▶ Unit laci (unit kontrol motor, unit feed sebagian) Circuit Breaker utamane milih sirkuit circuit plastik plastik, lan sawetara milih sing diprodhuksi dening MOELLER Company. 100A Series. Semalap kasebut duwe ciri kinerja sing apik, struktur kompak, arcing cendhak utawa ora ana arcing, lan indikator teknis lan ekonomi sing dhuwur, sing bisa nyukupi syarat piranti iki.

▶ Ngilangi switch lan ngisol pemulihan fuse bakal seri q. Seri iki nduweni linuwih lan kemampuan mecah sing kuwat, lan bisa ngerteni interlocking mekanik.

▶ FUSING utama yaiku seri NT. 5. Konstactor AC dadi seri B lan LCI-D ..

● Karnetistik GCS Tipe Low Cabinet Low Cabinet

1. Ningkatake kapasitas panas adaptor kasebut, lan nyuda munggah suhu tambahan sing disebabake saka suhu adaptor kasebut menyang konektor, kabel kabel lan spacer.

2. Pemisahan antarane unit fungsi lan kompartemen jelas lan dipercaya, lan gagal saka siji unit ora bakal mengaruhi karya unit liyane, supaya gagal diwatesi kanggo sawetara minimal.

3 .. Pangaturan horisontal bus ndadekake piranti kasebut duwe stabilitas dinamis lan termal lan bisa nahan pengaruh saka 80 / 176ka Short-Circuit Short-Circuit.

4. Jumlah sirkuit ing kabinèt 4.mcc minangka 22, kanthi mikirake kabutuhan lawang listrik otomatis (mesin) ing kekuwatan lan industri petrokimia sing duwe kapasitas unit sing gedhe.

5. Sambungan antarane piranti lan kabel eksternal wis rampung ing kompartemen kabel, lan kabel kasebut bisa munggah lan mudhun. Transformer saiki wis diinstal ing kompartemen kabel, sing nggawe instalasi lan pangopènan sing trep.

6. Ing sistem distribusi Daya sing padha, saiki circuit saiki bisa diwatesi kanthi reaktor sing mateng, busana bis bisa stabil kanthi nilai komponen, lan syarat kanggo kekuatan komponen cekak bisa dikurangi sebagian.

7. Unit laci duwe jumlah konektor sekunder (32 pasangan kanggo unit 1 lan 20 pasangan kanggo unit antarmuka komputer lan gelung otomatis kanggo jumlah kontak

● sirkuit bantu

Desain diagram siri bantu sing cocog karo peraturan teknis kanggo desain tenaga kerja bantu tanduran tenaga termal lan desain teknis liyane sing relevan. Cocog kanggo sistem daya tenaga voltase rendah lan substruk lan sistem distribusi daya rendah ing pabrik, tambang lan bangunan dhuwur. Skema sirkuit bantu lan tambang dirancang miturut skema sirkuit utama, sing dipérang dadi unit fungsi daya listrik, baris feeder (PC Feeder Motor (MCC) ..

● Paket Produk

Pabrikan bakal nyedhiyani dokumen lan aksesoris ing ngisor iki nalika nyerahake:

▶ Dhaptar Piranti

▶ Produk Sertifikat

▶ pandhuan kanggo nggunakake

▶ Laporan Tes Pabrik

▶ Gambar listrik sing relevan

▶ Tombol Pintu Kabinet, nangani operasi lan bagean ganti sing ditemtokake ing kontrak kasebut.

▶ Instalasi instruksi komponen utama

● Pandhuan sing mrentah

Pesenan Kontrak GCS Tipe Voltase Extraction Cabinet ngemot konten ing ngisor iki:

▶ Model lengkap produk kalebu nomer skema sirkuit utama lan nomer skema bantu.

▶ Ukuran Sistem Circuit Utama Diagram

Diagram diagram skematis listrik sirkuit buxiliary

▶ Dhaptar komponen ing kabinet

▶ Nyetel parameter kayata voltase, saiki lan wektu ing sirkuit.

▶ Tabel khusus liyane sing ora cocog karo panggunaan normal produk.
